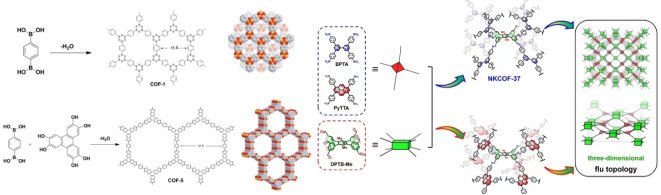

共价有机骨架（Covalent Organic Frameworks，COFs）COF作为一种新兴的晶态多孔材料，是一类由碳、氮、氢、氧等轻质量元素通过共价键结合在一起形成的多孔结晶高分子材料。COFs材料具有有序多孔结构、低密度、高比表面积、高孔隙率和丰富的非极性孔道，易于功能化、化学稳定性和热稳定性强等特点，在非均相催化、气体分离、储存、环境与能源、生物与药物传输、光电与传感等诸多领域中有重要的应用前景

实验方法９�/strong>

依据GB/T 19587-2017/ ISO 9277:2010.气体吸附BET法测定固态物质比表面积及孔径.将三个样品分别称重约0.05g，置于样品管中，真空状态下 120℃脱�?5小时。将样品转移至Kubo-X000同时在三个分析站对三个样品进行吸脱附等温线测定。实验结束后，立即重复测定一次。用专用数据处理软件进行BET比表面积和QSDFT孔径分布计算，并进行结果对比、�/p>

实验结果９�/strong>

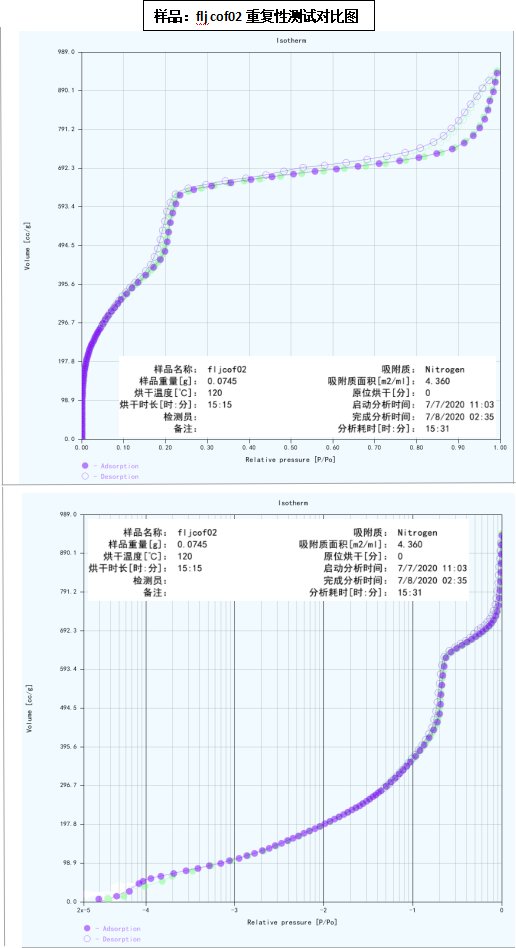

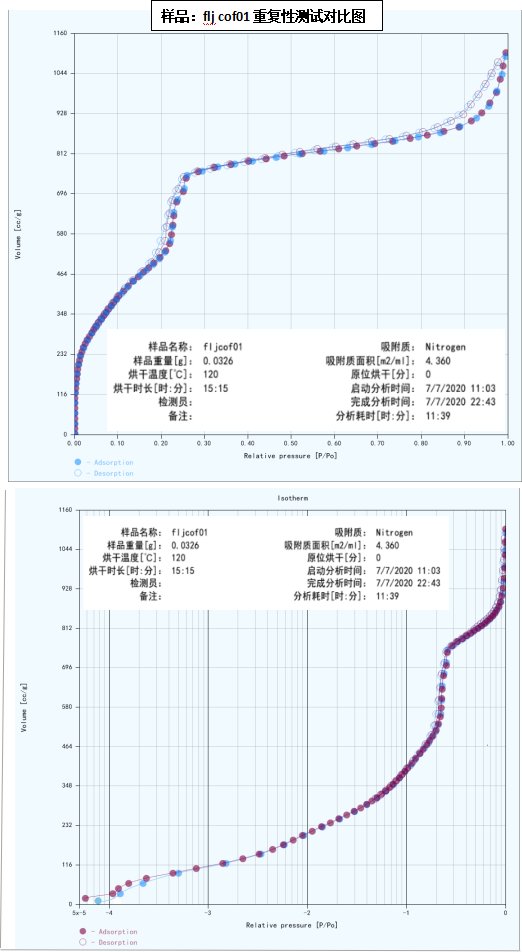

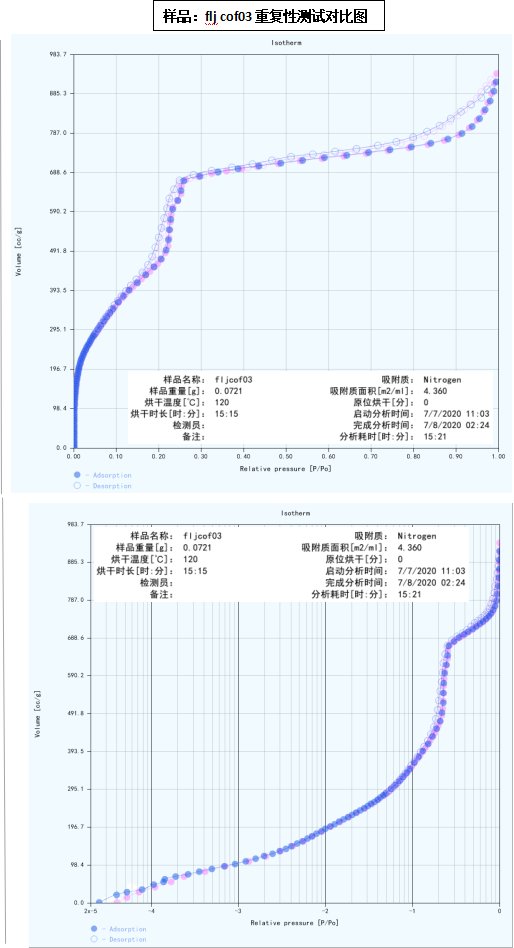

吸脱附等温线及log图，存在两个迟滞环，符合该样品特点。两次重复性测定吸脱附等温线及log等温线重合显示，可见三个样品2x10-4以上曲线均可以能够很好的重叠，并且曲线下探到2x10-5、�strong>（详见重复性测试对比图（�/strong>

三个样品两次重复性测试数据可以明显看出，精准控压技术可以通过精准控制投气量、间隔容忍度、最大体积量及平滑间隔等精准控制每一个压力点的位置、P/PO相对压力点的间隔，减小误差，实现重复性测试的吸脱附等温线及log等温线高度重叠，重叠度达�?9%，起始点、结束点均一致、�/p>

结果分析９�/strong>

1、BET比表面积及其重复性相对偏差：

由于COF存在两种迟滞环，即两种孔型，故表面的饱和吸附在P/P0~0.15就已经完成，故BET取点范围�?.1~0.15之间。在此期间的线性拟合回归系数均�?.99999以上、�/p>

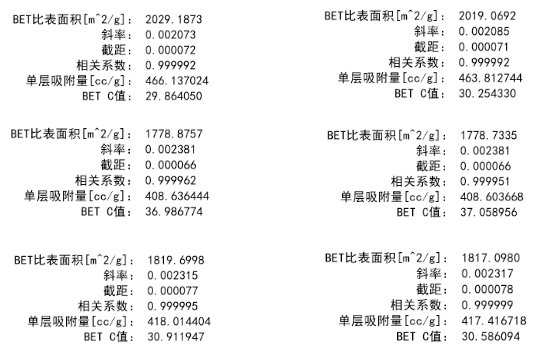

原始数据报告

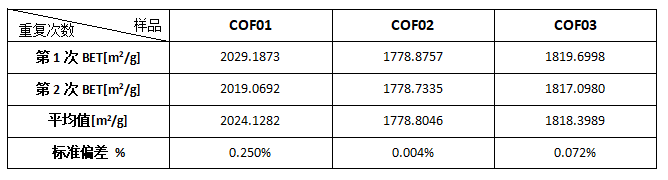

从BET比表面积测定结果看，重复性远优于1%：�/strong>

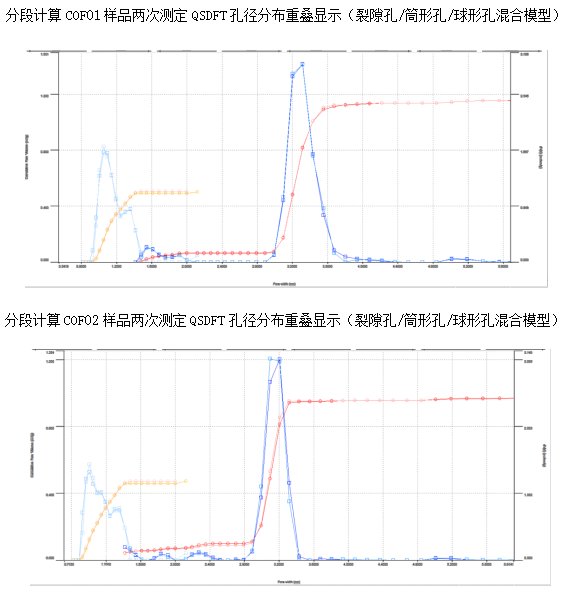

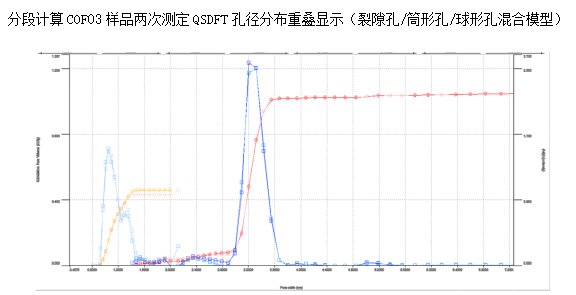

2、DFT孔径分布及峰值孔径的相对偏差９�/strong>

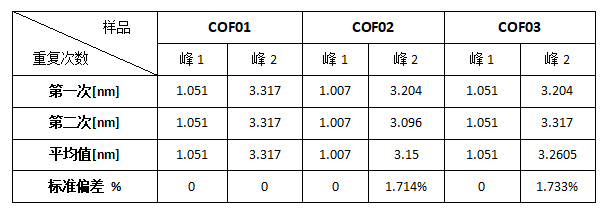

所得峰值孔径综述：

COF样品，孔径分布的重复性精度较高，峰值孔径和孔分布宽度基本上可以完全重现、�/p>
