产品简今/div>

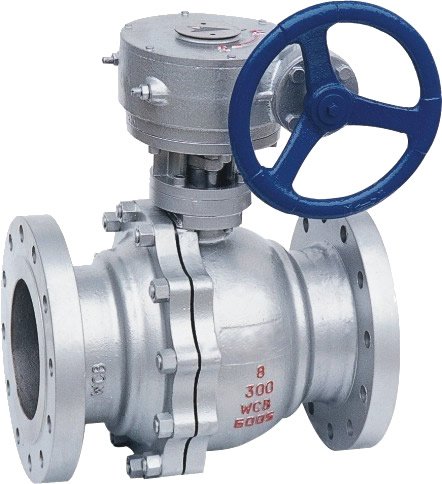

名称9/td> | 浮动传动球阀 | 型号9/td> | Q41F/H |
口径9/td> | DN15-DN200 | 压力9/td> | PN16-PN100 |
特点9/td> | 球阀采用先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广 开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞、/p> |
浮动传动球阀产品特点 1、先进的阀座:聚多平/span>球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广 适用介质:水、气、油品、天然气和酸碱腐蚀性介质、/span> 适用温度?196?50ℂbr/> 驱动方式:手动、气动、电动、液动等、/span> 公称通径:DN 15-250 1/2"?0" |
技术规茂/strong>
设计依据 |
国标系列 |
美标系列 |
|
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
对焊?/span> |
GB/T12224 |
ANSI B16.25 |
|
试验和检骋/span> |
GB/T9092 |
AP16D |
AP1598 |
主要零件及材?/span>
序号 |
零件名称 |
材质 |
|
GB |
ASTM |
||
1 |
阀佒/span> |
WCB |
A2116-WCB |
2 |
密封圇/span> |
PTFE、RPP |
PTFE、RPP |
3 |
球体 |
1C18Ni9Ti |
SS304 |
4 |
螺母 |
35 |
A194-2H |
5 |
螺柱 |
35CrMoA |
A193-B7 |
6 |
石体 |
WCB |
A216-WCB |
7 |
垫片 |
柔性石?不锈钡/span> |
B12.10-304F/.G |
8 |
填料 |
PTFE |
PTFE |
9 |
填料压盖 |
WCB |
A2116-WCB |
10 |
定位牆/span> |
25 |
A105 |
11 |
挡圈 |
65Mn |
AISI 1066 |
12 |
手柄 |
K33 |
A47-667 |
13 |
阀杅/span> |
1Cr33 |
A276-410 |
14 |
螺钉 |
35 |
A193-B7 |
15 |
止推垫片 |
PTFE |
PTFE |
试验压力
压力等级 |
试验压力(MPa) |
||
公称压力(PN) |
磅级(Class) |
壳体试验 |
密封试验 |
1.0 |
- |
1.5 |
1.1 |
1.6 |
- |
2.5 |
1.76 |
2.5 |
- |
3.8 |
2.75 |
4.0 |
- |
6.0 |
4.4 |
6.4 |
- |
9.6 |
7.04 |
- |
150 |
3.0 |
2.2 |
- |
300 |
7.6 |
5.6 |
- |
600 |
15.0 |
11.0 |
- |
10K |
2.4 |
1.5 |
- |
20K |
5.8 |
4.0 |
PN1.6MPa 主要连接尺寸及重 |
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
PN2.5MPa 主要连接尺寸及重野/strong> |
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
PN4.0MPa 主要连接尺寸及重野/strong> |
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(Kg) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
PN6.4MPa 主要连接尺寸及重野/strong> |
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
Wt(Kg) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
PN10MPa 主要连接尺寸及重野/strong> |
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
Wt(Kg) |
6.5 |
7 |
10 |
15 |
18 |
25 |
32 |
46 |
75 |
