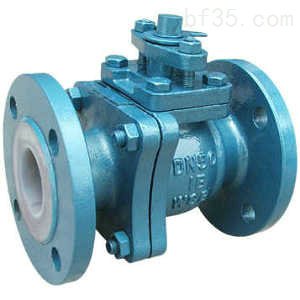

铸钢衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耏�/span>腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果*明显� 铸钢衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。广泛应用于食品、环保、轻工、石油、造纸、化工、轻纺、电力等行业的自动调节与远程控制系统中、�/span>

铸钢衬氟球阀特点９�/span>

1、采�?/span>FEP衬里层的球阀,具有极高的化学稳定�?/span>,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质

2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维�

3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全�

4、结构紧凑合理，阀体内腔空�?小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环彡�/span>PTFE填料组合，使阀门达到零泄漏

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维�

铸钢衬氟球阀执行标准９�/span>

设计标准９�/span>GB12237

结构长度９�/span>GB12221

法兰标准９�/span>JB/T79-94 GB9113.1-26

检验试验：JB/T9092-99

铸钢衬氟球阀内组仵�/span>

阀芯型式：球型阀�?/span>

阀芯材料：2Cr13�?/span>F46

流量特性：近似等百分比

额定行程：全开90°

铸钢衬氟球阀阀佒�/span>

垊�/span>式：直通铸造球型阀

公称通径９�/span>15｝�/span>300mm

公称压力９�/span>PN1.0�?/span>1.6Mpa

法兰标准９�/span>JB/T79.1-94�?/span>79.2-94筈�/span>

杏�/span>料：ZG230-450�?/span>F46

上阀盖：与阀体一起铸速�/span>

工作温度９�/span>-40｝�/span>+180℃；

压盖型式：螺栓压紧式

�?/span>料：聚四氟乙烯填斘�/span>

铸钢衬氟球阀结构特点９�/span>

铸钢衬氟球阀结构为全通径浮动球式（二段式）和全通径固定球式（三段式），主要用于截断或接通管路中的腐蚀性介质，并可用于流体的调节与控制，与其它阀类相比，有如下特点：

1.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力*小的一种、�/span>

2.开关迅速、方便，只需将球体旋�?/span>90°，便完成开户和关闭动作、�/span>

3.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏、�/span>

4.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作、�/span>

5.球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性、�/span>

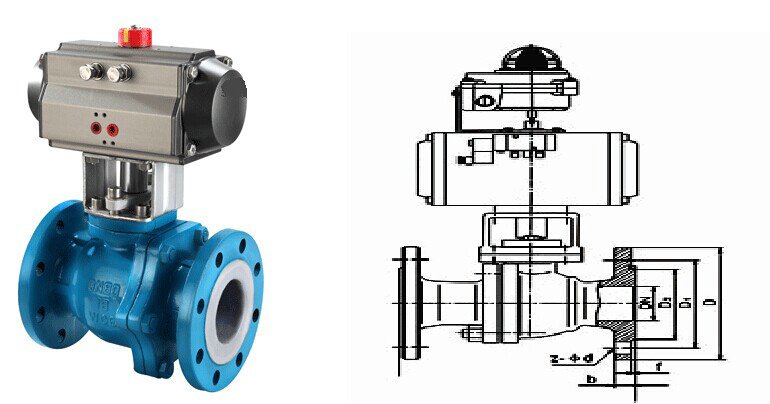

铸钢衬氟球阀结构尺寸９�/span>

PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23
