衬胶大口径截止阀

一、概�?/span>

　　该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送埸合，浮动密封结构，蜗轮驱动操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能、�/span>

二、主要设计参�?/span>

　　设计、制造：GB/T12237-89、JIS、API　　法兰连接：JB/T79-94、GB9113-2000、ANSI B16.5 结构长度：GB12221-89、JIS、API　　公称通径：DN80�?00mm　　公称压力：PN1.6�?.5�?.0�?.4MPa

三、主要性能参数

公称压力	壳体试验	密封试验	适用介质	适宜温度
1.6	2.4	1.76	液化气、天然气筈�/span>	-40�?80ℂ�/span>
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

衬胶大口径截止阀

【产品名称：衬胶截止阀【�/span>

【产品型号：J41J-16C【�/span>

浙江博源阀�?/span>J41J衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但不适合用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面、�/span>

【产品介绍】：
浙江博源阀�?/span>J41J衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点、�/span>

【工作原理】：

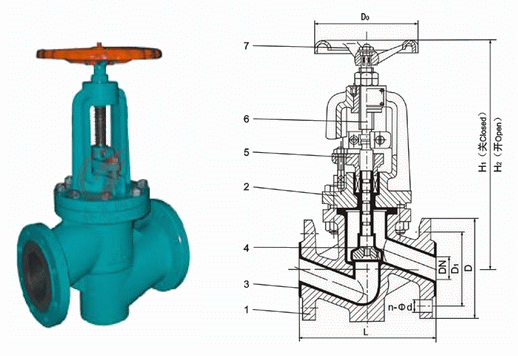

J41J衬胶截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）、�/span>

【产品特点】：
1、密封面不易磨损、擦伣�/span>,密封性较好、寿命长、�/span>
2、阀瓣与阀杆设计为一体结枃�/span>,结构紧凑,使用安全、�/span>
3、直流式结构，阀体的流道与主流道成一斜线，压力损失小、�/span>
4、阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作、�/span>

【制造标准】：

★�/span>设计与制造按９�/span>GB/12239
★�/span>结构长度９�/span>GB/12221
★�/span>法兰连接尺寸按：GB4126.3　GB4216.4
★�/span>试验检验按９�/span>GB/T13927
