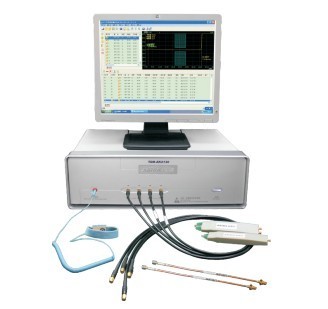

TDR阻抗测试�?ZK2130（特性阻抗测试仪（�/p>

用逓�/p>

TDR阻抗测试仪是采用时域反射技术设计的，能够批量化、自动化、快速、准确测试被测件的特性阻抗，并提供测试波形分析、统计数据分析、自动记录测试数据、自动出具检测报告并打印等功能。适用于刚�?挠性电路板、高频电缆、高频线材制造厂商的研发、设计、生产及品管单位。和传统TDR取样示波器相比，增加了针对线路板、电缆行业的标准化、自动化测试和分析软件。为特性阻抗测试提供了一套快速、准确、标准和经济的解决方案、�/p>

特征

1、批量化、自动化测试，操作简单、测试快捷，适合线缆工厂快速测试、�/p>

2、Windows操作环境，友好的人机界面，自动出具测试结果、�/p>

3、提供单端和差分阻抗测试、�/p>

4、支�?通道�?通道测试、�/p>

5、快速定制测试任务及批量化、自动化测试功能、�/p>

6、集成测试文件编辑器，快速设置测试参数、�/p>

7、自动记录测试数据，生成报表并保存在磁盘上、�/p>

8、显示测试波形、统计数据分析及测试结果、�/p>

9、打印测试报表、波形及测试结果、�/p>

10、符�?394a/b、DiiVA、DP、HDMI1.4、SATA I/II、USB2.0/3.0等各种标准的特性阻抗测试要汁�/p>

技术参�

项目规格

型号：TDR-ZK2130

测量功能：单端阻抗、差分阻抗、共模阻抗差分延迟、差分对内延迟差、差分对间延迟差

控制阻抗测试范围� 单端10��-150��

差分�?0��-300��

测量精度� 50����1%

重复测量精度 � 50����0.5%

测量长度 � 0.04m�?m

水平显示分辨� � 0.2mm

垂直显示分辨� � 0.03��

测试方法 � 时域反射法（TDR（�/p>

TDR 带宽 � >3 GHZ

取样示波器带宽： >5GHz

入射脉冲上升时间９�80ps

TDR采样时间分辨率： 10ps

数据统计分析功能 ：SPC功能模块（SPC（�/p>
