1 紧固杅�/p>

2 包括紧固装置的取样器头部

3 控制捕芯器自动释放的悬浮装置

4自动捕芯器和基本配重

4a 带绳的圆琂�/p>

4b 基本配重

4c 带有穿绳孔的小杆

4d 限程杅�/p>

4e 橡胶�?/p>

5 树脂牆�/p>

6 钢制引导棒，配合加长型的取样管使�?/p>

7 拉伸栓，用来手动将取样管推入沉积物（**水深5m（�/p>

10 PVC透明管，内径59.5mm或�?6mm，长60cm或�?20cm、�/div>

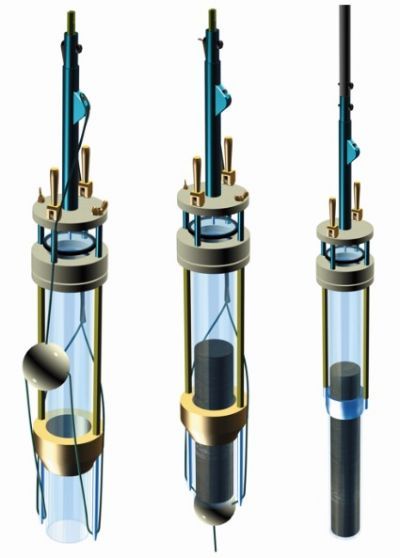

液压捕芯器功胼�/strong>

?当到�?*深度后，绳索放松，释放钩自动张开

?向上提升采集器，活塞将密封缸内的水压出，通过导管进入橡胶套、�/p>

?液压捕芯器上的橡胶套关闭采样箠�/div>

液压关闭系统的取样器

锤击作用

通过两侧的绳索控制重锤的起落，将采样管“砸”入沉积物。衬管随意长度，*长可�?m�?多可�?块配重（每块4kg）或�?0kg的一块配重、�/div>

附件

20 取样管架，包�?2跟取样管，橡胶塞和保护盖

21 密封铝合金管箰�/div>

22 样品切割装置

1. 延长箠�/li>
2. 样品切割�?/li>
3. 三角枵�/li>
4. 切割板（0.5mm厚）
5. 沉积物样�?/li>
6. 活塞密封圇�/li>
7. 活塞
8. 活塞杅�/li>
9. 取样箠�/li>
10. 距离片，5mm
11. 距离控制器（板片可增减）
12. 三角架垫松�/li>

阵列式取样装�?/strong>

27可以在一个机架上安装多个取样器，如图，三联装取样�?/div>
