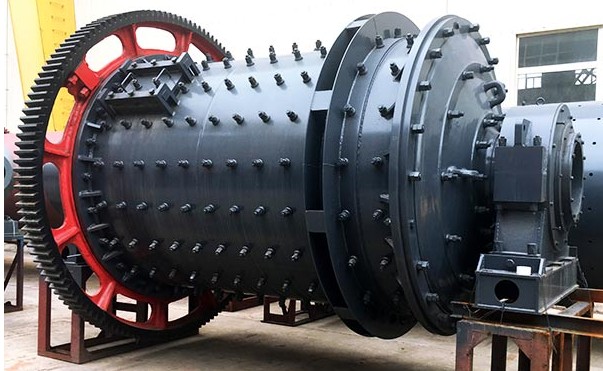

圆锥球磨机是采用特制滚动轴承作为筒体的支撑结构，按照全新理念设计的一种新型球磨机。它系统解决了取代滑动轴瓦所用重载滚动轴承的寿命及调心问题、恶劣环境条件下的密封问题及长时间工作产生的筒体窜动问题。与传统球磨机相比，应用该技术的球磨机所匹配的电机功率可降低 18 - 25%，节约润滑油 70%，节约冷却水 90%，综合节� 20% 以上、�/p>

适用范围

球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨、�/p>

节能圆锥球磨机该机改变了原有的磨机结构，使机体、底架一体化，安装时可一次并放在基础平面上，采用滚动轴承支撑，因而摩擦阻力小，节约能源。主轴承采用双列调心滚子轴承，可降低能� 30% ，提高细粒度、处理能量增� 15-20% 。筒体在出料端采用一段圆锥型，磨矿效率得以提高，小规格的磨机采用整体底座，便于运输、安装、调整、维修，可广泛用于金属矿、非金属矿、耐火材料、磨料行业的加工、�/p>

性能特点

• 高耐磨、抗冲击（衬板）
  经先进的双介质淬火工艺处理，使衬板在生产中能够承受巨大的冲击力度，在工作中能长期保持衬板的表面形状，减少衬板的变形、磨损、�/p>

• 润滑良好、运转可靟�/strong>
  变位齿轮可降低啮合的滑动速度和减小滑动比，从而提高齿轮的耐磨损和抗胶合的性能，还可改善齿轮传动的流体动力性能和润滑状态，提高了球磨机运转的可靠性、�/p>

• 节能减耗、磨损少
  采用稀油润滑代替脂润滑，防止因缺油而润滑不良，使轴承等各部件的磨擦系数降到*低，大大降低了部件的损耗率、�/p>

• 隔热降温、寿命长（轴承）
  球磨机滚动轴承部位的中空轴直径加粗，使滚动轴承与进出料螺旋筒之间的径向距离加大，起到了一定的隔热降温作用，延长了轴承的使用寿命、�/p>

工作原理

本节能球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型节能球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨�?*仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在**仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业、�/p>

技术参�?/h2>

规格型号	筒体转逞�br/>（r/min（�/td>	装球野�br/>(t)	进料粒度 (mm)	出料粒度 (mm)	产量 (t/h)	电机功率 (kw)	总重野�br/>(t)
Ф900×1800	36-38	1.5	�?0	0.075-0.89	0.65-2	18.5	5.5
Ф900×3000	36	2.7	�?0	0.075-0.89	1.1-3.5	22	6.7
Ф1200×2400	36	3	�?5	0.075-0.6	1.5-4.8	30	12
Ф1200×3000	36	3.5	�?5	0.074-0.4	1.6-5	37	12.8
Ф1200×4500	32.4	5	�?5	0.074-0.4	1.6-5.8	55	13.8
Ф1500×3000	29.7	7.5	�?5	0.074-0.4	2-5	75	16.8
Ф1500×4500	27	11	�?5	0.074-0.4	3-6	110	21
Ф1500×5700	28	12	�?5	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	�?5	0.074-0.4	4-10	130	29
Ф1830×4500	25.4	15	�?5	0.074-0.4	4.5-12	155	35.5
Ф1830×6400	24.1	21	�?5	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	�?5	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	�?5	0.074-0.4	6.5-36	155	34.8
Ф2100×4500	23.7	24	�?5	0.074-0.4	8-43	245	38
Ф2100×7000	23.7	26	�?5	0.074-0.4	8-48	280	56.6
Ф2200×4500	21.5	27	�?5	0.074-0.4	9-45	280	51.8
Ф2200×6500	21.7	35	�?5	0.074-0.4	14-26	380	60
Ф2200×7000	21.7	35	�?5	0.074-0.4	15-28	380	62
Ф2200×7500	21.7	35	�?5	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	�?5	0.074-0.4	7-50	245	54
Ф2400×4500	21	30	�?5	0.074-0.4	8.5-60	320	65
Ф2700×4000	20.7	40	�?5	0.074-0.4	12-80	380	94
Ф2700×4500	20.7	48	�?5	0.074-0.4	12-90	480	102
Ф3200×4500	18	65	�?5	0.074-0.4	按工艺条件定	800	137
Ф3600×4500	17	90	�?5	0.074-0.4	按工艺条件定	850	158
Ф3600×6000	17	110	�?5	0.074-0.4	按工艺条件定	1250	175
Ф3600×8500	18	131	�?5	0.074-0.4	45.8-256	1800	252
Ф4000×5000	16.9	121	�?5	0.074-0.4	45-208	1500	203
Ф4000×6000	16.9	146	�?5	0.074-0.4	65-248	1600	218
Ф4000×6700	16.9	149	�?5	0.074-0.4	45-252	1800	238
Ф4500×6400	15.6	172	�?5	0.074-0.4	54-306	2000	280
Ф5030×6400	14.4	216	�?5	0.074-0.4	68-386	2500	320
Ф5030×8300	14.4	266	�?5	0.074-0.4	88-500	3300	403
Ф5500×8500	13.8	338	�?5	0.074-0.4	108-615	4500	525

解决方案

• 山西榆次赤铁矿磁选案侊�/strong>

  处理物料：赤铁矿

  处理能力�?8小时/�?/p>

• 河南栾川钼矿浮选生产线案例

  处理物料：钼矾�/p>

  处理能力�?.2-8m3/min
