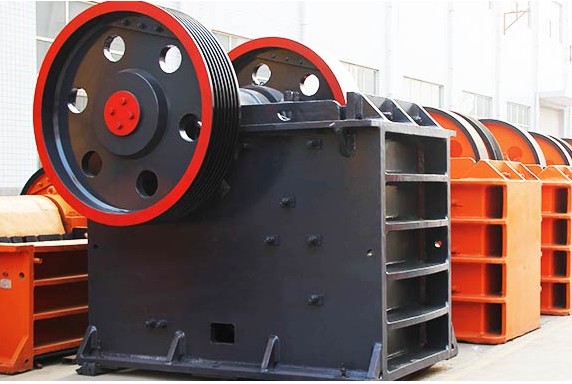

中德重工生产的颚式破碎机系列产品具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。故该系更破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超?20兆帕的各种物料、/p>
颚式破碎机主要由固定颚板、活动颚板、机架、上下护板、调整座、动颚拉杆等组成。很好的了解颚式破碎机的内部结构能对颚式破碎机使用过程中和出现问题时能起到很好的帮助作用、/p>
颚式破碎机用途和使用范围
1、该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用、/p>
2、该系列破碎?适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的**块度不得大于技术参数表所规定、/p>
性能特点
-
超凡的可靠?/strong>
采用先进的制造工艺,选用**端的制作材料,如:动颚总成采用高质量的铸钢件构成,重型偏心 轴采用锻坯加工,使设备具有超凡的可靠性,经久 耐用、/p>-
更高的强?/strong>
采用有限元分析技术,整体铸钢轴承座保证与机架的完全配合,大大增强了轴承座的径向强度,使设备具有更高的强度、/p>-
调整安全快捷
破碎腔采用对?quot;V"形结构,排料口采用楔块调整装置,该装置比老式的垫片调整更简单、安全和快捷、/p>-
承载能力更强
选用轴承规格更大、承载能力更高。所有JC系列鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长、/p>
工作原理
该系列破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产、/p>
技术参?/h2>
型号
给料口尺寷br/>(mm(/td>
**迚br/>料粒?br/>(mm)
排料口调
整范図br/>(mm)
处理能力
(t/h)
偏心轴转逞br/>(r/min)
电动机功玆br/>(kw)
总重野br/>(t)
外形尺寸
(长×宽×高(br/>(mm)
PE-150×250
150×250
125
10-40
1-3
250
5.5
0.8
720×660×850
PE-200×300
200×300
180
15-50
2-6
260
7.5
1.2
910×750×990
PE-200×350
200×350
180
18-70
3-10
260
11
1.5
1000×870×990
PE-250×400
250×400
210
20-60
5-20
300
15
2.8
1300×1090×1270
PE-400×600
400×600
340
40-100
16-60
275
30
7
1730×1730×1630
PE-500×750
500×750
425
50-100
40-110
275
55
12
1980×2080×1870
PE-600×750
600×750
500
150-200
80-240
275
55
15.8
2070×2000×1920
PE-600×900
600×900
500
65-160
50-180
250
55
17
2190×2206×2300
PE-750×1060
750×1060
630
80-140
110-320
250
110
29
2660×2430×2800
PE-800×1060
800×1060
640
130-190
130-330
250
110
29.8
2710×2430×2800
PE-830×1060
830×1060
650
160-220
150-336
250
110
30.7
2740×2430×2800
PE-870×1060
870×1060
660
200-260
190-336
250
110
31.5
2810×2430×2800
PE-900×1060
900×1060
685
230-290
230-390
250
110
33
2870×2420×2940
PE-900×1200
900×1200
750
95-165
220-450
200
110
52
3380×2870×3330
PE-1000×1200
1000×1200
850
195-265
315-500
200
110
55
3480×2876×3330
PE-1200×1500
1200×1500
1020
150-350
400-800
180
160-220
100.9
4200×3300×3500
PE-1500×1800
1500×1800
1200
220-350
500-1000
180
280-355
122
5160×3660×4248
PE-1600×2100
1600×2100
1500
300-400
1300-2200
160
350-380
150.6
6210×4013×4716
PEX-150×750
150×750
120
18-48
8-25
320
15
3.8
1200×1530×1060
PEX-250×750
250×750
210
25-60
13-35
330
30
5.5
1380×1750×1540
PEX-250×1000
250×1000
210
25-60
16-52
330
30
7
1560×1950×1390
PEX-250×1200
250×1200
210
25-60
20-61
330
37
9.7
2140×1660×1500
PEX-300×1300
300×1300
250
20-90
16-105
300
55
15.6
2720×1950×1600
解决方案
浙江800吨玄武岩破碎生产纾/strong>
处理物料:玄武岩
处理能力?30t/h
福建日产2000吨花岗岩生产现场
处理物料:花岗岩
处理能力?000t/d
