适用范围

化工回转窑主要用于冶金行业钢铁厂贫铁矿磁化焙烧；铬、镍铁矿氧化焙烧；耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝；化工厂焙烧铬矿砂和铬矿粉等类矿物、�/p>

结构特点

1.采用先进的主轴结构，设置有自动测温装置和电加热装置，同时备有流动支承供选择、�/p>

2.分为机械轮和液压推力挡轮两类。液压挡轮装置配有先进的液压控制系统、�/p>

3.配单传动或双传动。直流电机或变频调速电机控制转速，运转可靠，节能高效、�/p>

4.根据窑型的不同设计有多种密封形式供选择。气缸压紧端面密封、弹簧压紧端面密封、重锤石墨块密封、弹簧石墨块密封、鱼鳞片迷宫密封、轴向迷宫密封以及上述形式组合密封等，其特点是是对筒体窜动和摆动的适应能力强、密封效果好、�/p>

性能特点

• 支持装置
  采用先进的主轴结构，设置有自动测温装置和电加热装置，同时备有流动支承供选择、�/p>

• 挡轮装置
  分为机械轮和液压推力挡轮两类。液压挡轮装置配有先进的液压控制系统、�/p>

• 传动装置
  配单传动或双传动。直流电机或变频调速电机控制转速，运转可靠，节能高效、�/p>

• 化工回转窑密封装�?/strong>
  根据窑型的不同设计有多种密封形式供选择。气缸压紧端面密封、弹簧压紧端面密封、重锤石墨块密封、弹簧石墨块密封、鱼鳞片迷宫密封、轴向迷宫密封以及上述形式组合密封等、�/p>

工作原理

原矿从储库经电子皮带计量秤、皮带输送机、稳料仓、锁风阀直接喂入回转窑窑尾，窑尾只设稳料仓，以减少投资。矿石进入回转窑首先进行加热，原矿在窑内和热气流逆向移动，在加热区原矿被加热到还原温度后进入到还原区。还原区火焰中心温度控制�?000℃左右，还原区热气氛温度控制700℃左右与还原煤气反应还原成磁铁矿。之后进入冷却带，与进入的煤气相遇，煤气受到预热，矿石被冷却后排出窑外，经连续斗式输送机水冷后，入储库待选、�/p>

技术参�?/h2>

产品规格(m)	窑体尺寸			产量(t/d)	转�?r/min)	电机功率(kw)	总重�?t)	备注
	直径(m)	长度(m)	斜度(%)
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37	----
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	窑外分解窐�/td>
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	----
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	窑外分解窐�/td>
Φ3.0×45	3	45	3.5	500	0.5-2.47	75	210.94	----
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窑外分解窐�/td>
Φ3.0×60	3	60	3.5	800	0.3-2	100	310
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	窑外分解窐�/td>
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	预热分解窐�/td>
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	预热分解窐�/td>
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	余热发电窐�/td>
Φ4.0×56	4	56	4	2300	0.41-4.07	315	456	预热分解窐�/td>
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	预热分解窐�/td>
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	预热分解窐�/td>
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	预热分解窐�/td>
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	预热分解窐�/td>
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	预热分解窐�/td>
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	预热分解窐�/td>
Φ5.0×74	5	74	4	6000	0.35-4	710	944	预热分解窐�/td>
Φ5.6×87	5.6	87	4	8000	max4.23	800	1265	预热分解窐�/td>
Φ6.0×95	6	95	4	10000	max5	950x2	1659	预热分解窐�/td>

解决方案

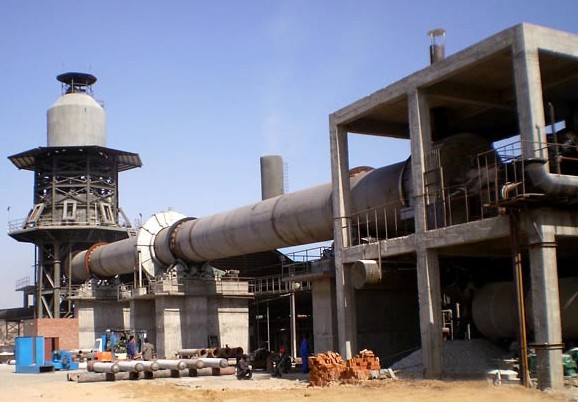

• 山东400吨活性石灰生产现圹�/strong>

  处理物料：石灰石

  处理能力�?00t/h

• 河北唐山日产800吨陶粒砂生产现场

  处理物料：铝矾土

  处理能力�?00t/d
