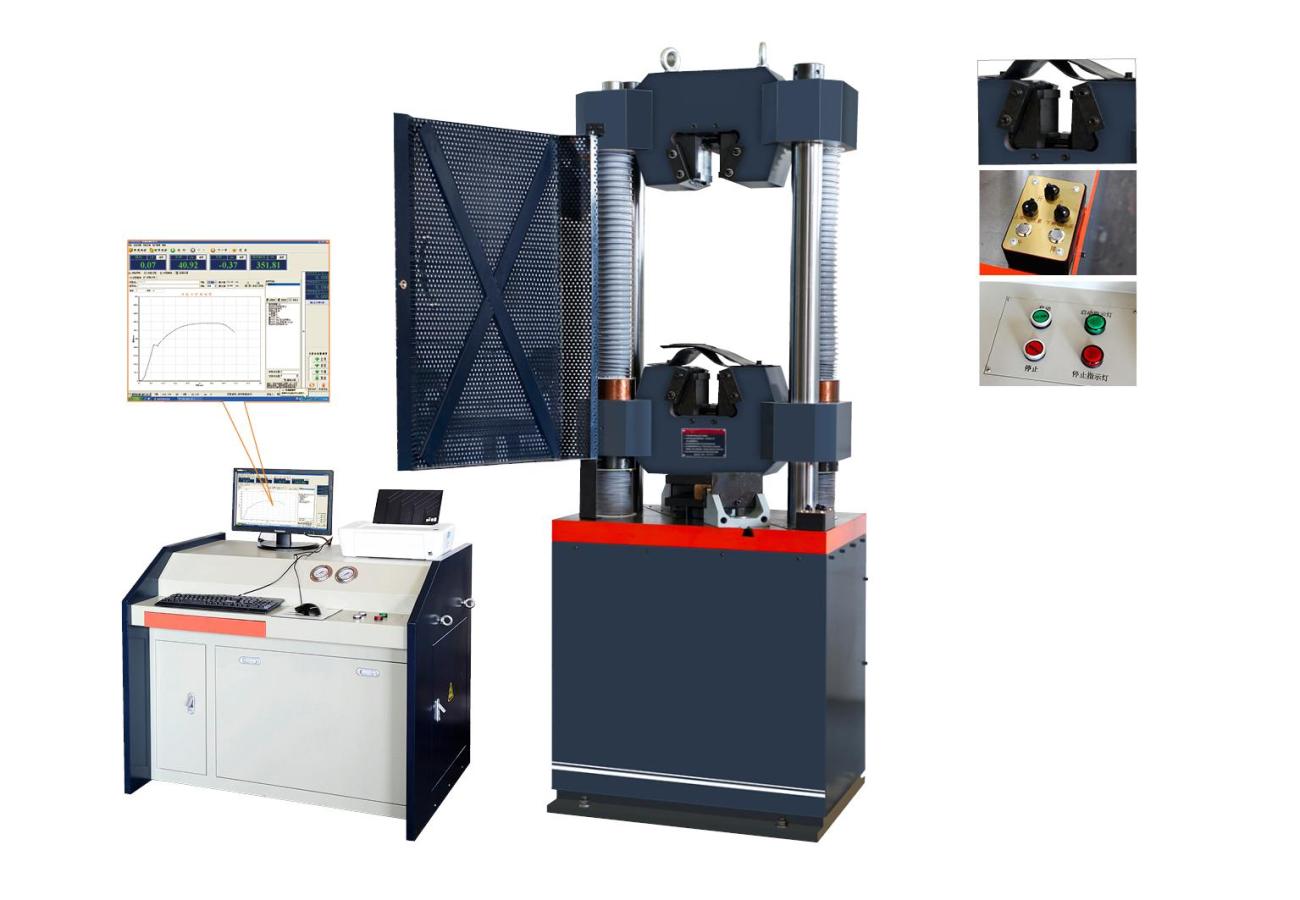

WAW-1000D微机控制电液伺服**试验朹�/span>

一、概述；

WAW-1000D型微机控制电液伺朌�/span>液压**试验机主机采用油缸下置式主机结构＋�/span>主要用于金属材料、非金属材料、产品零件、部件、结构件，标准件的拉伸、压缩、弯曲等力学性能试验。本系列试验机若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。例如：高温拉伸、低温拉伸、压缩等试验。因此，试验机是工矿企业、建筑建材、质检中心、水利水电、公路桥梁、科研院所，大专院校力学试验室理想的试验仪器、�/span>

二�?/span>产品的制造和检验标凅�/span>：�/span>

1. GB/T8612《电液伺�?*试验机《�/span>

2. GB2611《试验机通用技术要求《�/span>

3. JJG139《拉力、压力和**试验机《�/span>

三�?/span>适用的试验方法标凅�/span>：�/span>

1. GB/T228《金属材料室温拉伸试验方法《�/span>

2. GB/T7314《金属材料室温压缩试验方法《�/span>

3. GB/T232《金属材料弯曲试验方法《�/span>

4. GB/T8653《金属柏氏模量、弦线模量、切线模量和泊松比试验方法《�/span>

适用亍�/span>钢铁�?/span>冶金、建筑�?/span>**、大专院校、科研单位等领域、�/span>

试验操作和数据处琅�/span>满足金属拉伸，压缩等标准的要求、�/span>并可根据客户需求配置满足不同标准的数据处理方法、�/span>

四�?/span>主要技术指栆�/span>：�/span>

1.主机

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间、�/span>

2.传动系统

�?/span>横梁升降采用电机链轮带动横梁移动＋�/span>＋�/span>调整中横梁的空间位置＋�/span>实现拉伸、压缩空间的调整、�/span>

3.液压系统

液压原理如图二所示，为负载适应型进油节流调速系统、�/span>

图二液压原理国�/span>

油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制、�/span>

4.电气测控系统９�/span>

＇�/span>1（�/span>伺服控制油源核心部件均采用进口原器件，性能稳定、�/span>

＇�/span>2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能、�/span>

＇�/span>3（�/span>基于PCI技术的内置式控制器，保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换、�/span>

＇�/span>4）试验结束时，可手动或自动高速返回试验初始位置、�/span>

＇�/span>5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化、�/span>

＇�/span>6）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性、�/span>

＇�/span>7）具有网绛�/span>传输接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网戕�/span>Internet网连接、�/span>

5. 软件主要功能特点描述

该测控软件用于微机控刵�/span>电液伺服液压**试验机，进行各种金属及非金属的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能、�/span>

(1)分权限管理，不同级别的操作者有不同的操作权限，可操作的菜单等内容也不同，既使普通操作者操作简单、方便、快捷，又有效的保护了系统；

(2)实时测量与显示试验力及峰值、位移、变形等各信号；实现了Win2000、WinXP等NT模式平台下的实时采集与控制；并实现了精确定时，高速采样；

(3)实现了负�?变形，负�?位移等多种试验曲线的实时屏幕显示，可随时切换观察，曲线的放大与缩小非常方便；

(4)具备试验参数的计算机存储、设定、加载等功能，调零、标定等操作都从软件上进行，各参数可方便的进行存储和调入，从而使一台主机带多个传感器时可以方便的切换，而且没有数目限制：�/span>

(5)支持多种控制方式，包括开环等速位移及等速力、等速应力等多种闭环控制方式；并在高级操作者调试闭环参数过程中给出标准参考曲线，从而使用户实际观察到各参数对闭环效果产生的影响、�/span>

(6)具有试验过程控制模式智能设置专家系统，提供给专业用户自动程控编程器。用户可以根据实际需要，按照规则灵活组合多种控制方式及控制速度，编制适合自己需要的控制程序。测控软件会自动按照用户设置自动控制试验过程、�/span>

(7)采用人机交互方式分析数据。处理方法满足应用广泛的标准要求，可自动计算弹性模量、屈服强度、规定非比例延伸强度等各种性能参数，也可人工干预分析过程，提高分析的准确度；也可以根据用户提供的标准进行其他的数据处理、�/span>

(8)试验数据以文本文件存贮，以方便用户查询，以及利用任何通用商业报表、字处理软件对试验数据进行再处理，同时方便联网传递数据；

(9)可记录、保存试验全过程的数据曲线，并具有演示功能，实现试验曲线再现。还可以进行曲线叠加对比，便于对比分析；

(10)可按用户要求格式打印试验报告。用户可以自己选择报告输出基本信息和试验结果及试验曲线的内容，满足各种需要；

(11)实现了试验力和变形的数字调零、自动标定，方便了操作，提高了机器的可靠性。各种参数系统设置以文件形式存贮，便于保存和恢复：�/span>

(12)可应用于Win98、Win2000、WinXP等多种操作系统。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用键盘、鼠标完成，使用方便快捷：�/span>

(13)具备过载保护自动停机功能，并可以自动判断试样断裂，自动停机、�/span>

根据用户要求不同，上述软件功能会有增减或调整改变、�/span>

6.软件及软件操作界面：

＇�/span>1）软件可以在Windows98/2000/XP，用户界面呈现与Windows风格一致的中文窗口系统、�/span>所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成、�/span>

＇�/span>2（�/span>试验机主界面

位移控制的界面；

力控制的界面：�/span>

自动控制的界面；

自主编程的程控界面；

试验标准模块界面，不断添加中

数据查询

7�?/span>安全保护装置９�/span>

a)当试验力超过**试验力的2%-5%时，过载保护，系统卸荷、�/span>

b（�/span>当活塞升起达到上极限位置时，行程保护，油泵电机停机、�/span>

8�?/span>附具９�/span>

全套附具包括：拉伸附具，压缩附具，弯曲附具、�/span>

9�?/span>其他９�/span>

安装调试工具，密封件，使用说明书，合格证，装箱单等见随机技术文件、�/span>

亓�/span>�?/span>主要性能技术指栆�/span>

序号	� � � �?/span>	� �?/span>
1	**试验劚�/span>kN	1000
2	试验力示值相对误�?/span>	≤示值的��1%
3	试验力测量范図�/span>	**试验力的2%~100%
4	等速应力控制范図�/span>(N/mm2��S-1)	0.2~70
5	等速应变控制范図�/span>	0.00025/s~0.0025/s
6	等速位移控制范図�/span>(mm/min)	0.5~50
7	夹紧方式	液压夹紧
8	圆试样夹持直径范図�/span>mm	��13｝�/span>��40
9	扁试样夹持厚度范図�/span>mm	0~30
10	扁试样夹持宽�?/span>mm	75
11	**拉伸试验空间mm	600
12	**压缩试验空间mm	600
13	控制柜外形尺寷�/span>mm	1100��650��860
14	主机外形尺寸mm	900��750��2300
15	电机功率kW	2.3
16	主机质量kg	4000
17	立柱净间距(mm)	580
18	上下压盘尺寸mm	205*205
19	弯曲支棍间距mm	450
20	弯曲支棍宽度mm	140
21	容许弯曲�?/span>mm	100
22	**活塞行程mm	200
23	活塞**移动速度mm/min	�?/span>60
24	试验空间调整速度mm/min	�?/span>100
25	主机结构	两丝杠四立柱

�?/span>�?/span>标准配置

序号	� �?/span>	� 栻�/span>	数量
1	� 朹�/span>		1�?/span>
2	伺服控制油源		1奖�/span>
4	控制柛�/span>		1�?/span>
5	测控系统		1奖�/span>
7	油压传感�?/span>		1�?/span>
8	光电编码�?/span>		1�?/span>
9	计算朹�/span>		1�?/span>
10	打印朹�/span>		1�?/span>
12	圆试样钳叢�/span>mm	��13~��26＋�/span>��26~��40＋�/span>	1�?/span>
13	扁试样钳叢�/span>mm	0~20�?/span>20-40	1�?/span>
14	压缩附具mm	205*205	1奖�/span>
15	弯曲试验附具	三点弯曲	选配1奖�/span>
17	随机工具	使用说明书、装箱单、合格证	1奖�/span>
