一、概�?/strong>

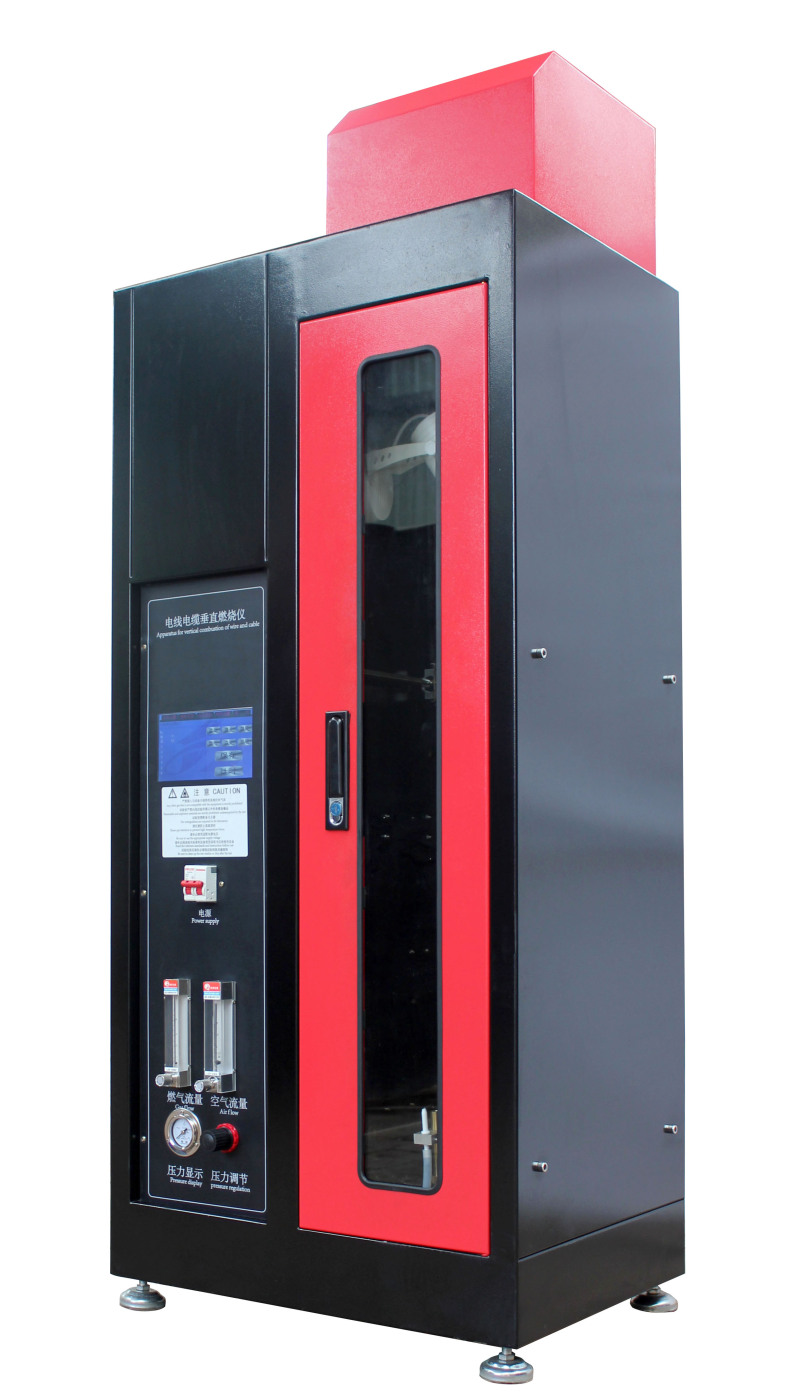

DJC-1垊�a>单根电线电缆垂直燃烧�?/strong>适用于测定单根塑料线、控制、交联、电梯、船用、矿用电缆等不延燃性能，还可做高自熄性低烟无卤阻燃聚烯烃绝缘料和105℃低烟无卤阻燃烯烃辐照绝缘料的垂直燃烧试验。该单根电线电缆垂直燃烧�?/strong>设备依据国标GBT 18380.11-2008《电缆和光缆在火焰条件下的燃烧试� �?1部分：单根绝缘电线电缆火焰垂直蔓延试� 试验装置》、GBT18380.12-2008《电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试�?KW预混合型火焰试验方法》等相关单根电线电缆垂直燃烧试验方法而设计，等效采用IEC60332-1/2部分、�/span>

�?a>单根电线电缆垂直燃烧�?/strong>试验设备采用高压点火器自动点火，造型讲究，耐烟气腐蚀。关键元器件采用进口件，数显时间，试验程序自动控制，使用方便，稳定可靠、�/span>

二、技术参�?/strong>

1.工作室尺寸：W300xH1200xD450mm，外箱尺寸为W320xH1400xD600mm：�/span>

1.燃气�?5% 丙烷�? 一般情况可采用液化石油气代� )（用户自备）：�/span>

2.试验倾角� 45��

3.火焰燃烧时间及火焰熄灭时�?-999.9s��0.1s，可连续设定，自动记录，手动暂停

4.燃烧喷灯标准功率�?KW：�/span>

5.箱体材料：钢板静电喷涂；

6.电源电压�?20V/50Hz;

三、工作原理：

�?a>单根电线电缆垂直燃烧�?/strong>设备提供一个有焰燃烧源，由控制电路对火焰施加和时间及操作程序进行控制、�/span>

四、板功能说明

1.Ta——施加火焰的时间（可预设（�/span>

2.T——火焰持续燃烧的时间

3.电源开关——开启或关闭电源

4.启动——按下后本生灯自动倾斜45��并向试样移动

5.停止——按下后本生灯退囝�/span>

6.排风——按下排风扇启动，再按排风扇停止

7.燃气——按下气路系统打开，再按气路系统关�?/span>

8.点火——点一下高压打火系统自动打�?欠�/span>

9.照明——按下照明灯打开，再按关�?/span>

10.保存——按一下跳出保存界靡�/span>

11.计时——按下T时间停止计时

12.参数设置——可设置气路系统是否自动关闭，自动点�?/span>

13.燃气流量——指示并调节燃气流量大小

14.空气流量——指示并调节空气流量大小

15.压力显示——显示空气压力倻�/span>

16.压力调节——调节空气压劚�/span>

五� 试验步骤

1.将煤气管与压缩空气管接到箱体后气体接入口（粗的为煤气，细的为压缩空气），检查气道接口，防止漏气（用普通液化气瓶供气）、�/span>

2.打开电源开兲�/span>

3.试验参数设置：根据试验标准设置施焰时间Ta(可直接点击数字进行设�?＋�/span>

4.施焰时间选择（摘抄于GB/T18380.12（�/span>

试样外径a/mm	供火时间b/s
D�?5	60��2
25≤D�?0	120��2
50≤D�?5	240��2
D>75	480��2

a对非圆形电缆（如扁形结构）进行试验，应测量电缆周长并换算成圆形圆形等效直径，

如像电缆是圆形一样；

b对长短之比大�?7:1的扁电缆供火时间仍在考虑当中

5.将试验样品固定在样品支架上（上下横梁上各有一个用螺丝固定不锈钢片，式样固定在横梁与不锈钢片中间，然后用螺丝压紧）、�/span>

6.按下燃气按键，接通压缩空气与燃气，拔出压力调节阀旋钮，向右旋增大空气压力，使空气压力调节�?.1MPa，然后旋大燃气流量计，并按点火键，点着本生灯、�/span>

7.通过调节燃气流量计和空气流量计，调节出符合要求的火焰、�/span>

8.火焰认可方法1�?（第2种方法需另外采购火焰校准装置（�/span>

�?）蓝色火焰内锥高�?0-60mm，外焰高�?70-190mm

�?）铜块直�?mm，z钻孔嵌入热电偶之前的重量�?0g，嵌�?.5mm热电偶，测定铜块温度�?00��2℃升�?00��3℃三次平均时间为45��5S

9.按启动键，本生灯会自动倾斜45��，并移动到式样位置、�/span>

10.施焰时间到达后，本生灯会自动退回到垂直位置、�/span>

11.本生灯退回后，续燃时间T会自动计时，式样继续燃烧的火焰熄灭时按下计时键，续燃时间T停止计时、�/span>

12.连续�?个试验，系统会自动跳出保存界面，没有做完6个试验可点保存按键进行数据保存、�/span>

13.试验结束，各元件复位，关闭气源，关闭电源

14.试验结果评价

所有的燃烧停止后，应擦净试样

如果原来的表皮未损坏，则所有擦得掉的烟灰可忽略不计。非金属材料的软化或任何变形也忽略不计。测量上支架下缘与炭化部分上起始点之间的距离和上支架下缘与炭化部分下起始点之间的距离，精确到毫米、�/span>

炭化部分起始点测定方法：用锋利的物体（例如小刀的刀刃）按压电缆表面，如果弹性表面在某点变为脆性（粉化）表面，则表面该点即是炭化部分起始点、�/span>

六、注意事顸�/strong>

1.煤气罐应有减压阀，主阀关启可靠、�/span>

2.燃烧试验时应有两人在场操作，一人负责样品试验的操作，另一个负责监督，试验前检查燃气管道路有否漏气，必要时打开气动小箱检查，如接头、气管是否密封，以免发生意外，试验中，负责监督的试验�?*靠近煤气罐主阀，发现不正常现象及时关闭主阀，查找原因，试验结束后一定要关紧主阀、�/span>

3.本试验标准要求开门试验。试验结束后可关闭前门，开动风机排除烟气、�/span>

4.输入电源为AC220V��10%，应用有地线的三极插座，保证接地可靠、�/span>

5.电动控制时，一定要时间到达后由时间继电器控制燃烧器返回原位、�/span>

6.试验室应设有消防灭火器材。定期检查燃气回路、�/span>
