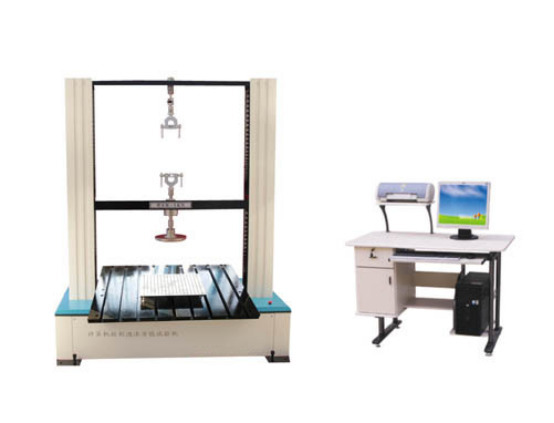

ZYX-2000海绵压陷硬度试验朹�/strong>软件操作指南

一、快速入�?/span>

一个完整的测试过程包括三个步骤：测试前设置、执行测试和得到测试结果、�/span>

1、测试前设置９�/span>

⑟�/span>选择试样数据或者编辑新增一种试样数据，如图1：�/span>

①�/span>选择测试方法或者编辑新增一种测试方法，如图2：�/span>

②�/span>选择控制参数或者编辑新增一组控制参数，如图3：�/span>

③�/span>选择测试结果或者编辑新增一组测试结果，如图4：�/span>

（图1（�/span>

（图2（�/span>

（图3（�/span>

（图4（�/span>

2、执行测试：点击开始测试按钮，或按开始测试快捷键F7（可参耂�/span>5、快捷键说明），开始测试按钮成绿色吸合状态，表示当前正在测试过程中，等待测试自动结束、�/span>

3、得到测试结果：测试结束后，将自动得到测试结果。也可以在测试结果选择下拉列表中选择其它项得到不同的测试结果、�/span>

注意：必须在联机成功的情况下执行试验、�/span>

二、主界面介绍

主界面如国�/span>1和图2所示：

（图1（�/span>

（图2（�/span>

软件包括标题栏、菜单栏、当前量显示栏、控制面板、试验时间显示、机台升降速度、手动取点、材料选择与修改、测试方法选择与修改、控制参数选择与修改、结果选择与修改、结果显示表格、历史记录操作、报表操作和力量-位移等曲线显示等、�/span>

标题栏：软件名称、版本等信息：�/span>

菜单栏：软件的管理和功能操作等，详情�?/span>3、菜单介绌�/span>：�/span>

当前量显示栏：显示力量、位移等当前值，可通过下拉列表选择要显示的项目，如国�/span>3所示：

（图3（�/span>

控制面板：控制机台上升、下降以及执行测试等操作：�/span>

机台升降速度：调节机台上升下降的速度：�/span>

手动取点：手动在曲线上抓取特征点，详情见4、各功能详解手动取点

材料选择与修改：详情�?/span>4、各功能详解材料编辑

测试方法选择与修改：详情�?/span>4、各功能详解控制方法

控制参数选择与修改：详情�?/span>4、各功能详解控制参数

结果选择与修改：详情�?/span>4、各功能详解测试结果

结果显示表格：得到测试所需的结果；

历史记录操作：打开记录即打开一条历史测试记录，*多只能打开一条记录，当重复打开时将覆盖上次打开的记录；删除记录即删除一条或多条选中的记录；添加记录即在上次基础上新增打开一条或多条记录、�/span>

报表操作：打印报表即输出报表到打印机执行打印；编辑报表即打开报表进行编辑：�/span>Word报表即根�?/span>Word报表模版产生一�?/span>Word格式的报�?/span>

力量-位移等曲线显示：显示测试曲线，详情见4、各功能详解图形操作

三、菜单介绌�/span>

菜单一览表９�/span>

主菜協�/span>	一级子菜单	说明	二级子菜協�/span>	说明
管理(M)	登陆	详情�?/span>4、各功能详解登陆
	权限管理	详情�?/span>4、各功能详解权限管理
	修改密码	详情�?/span>4、各功能详解修改密码
	退凹�/span>	退出软件，快捷�?/span>Ctrl+Q
设置(S)	单位系统	详情�?/span>4、各功能详解单位系统
	校准	详情�?/span>4、各功能详解校准
	联机	详情�?/span>4、各功能详解联机	COM1-COM6	详情�?/span>4、各功能详解联机
	其它	无效
归零(Z)	力量归零	当前力量值归雵�/span>
	行程归零	当前行程值归雵�/span>
	位移归零	当前位移值归雵�/span>
	全部归零	当前力量值、行程值和位移值全部归雵�/span>
视图(V)	语言		简体中斆�/span>	切换软件语言到所选择的语言 详情�?/span>4、各功能详解语言切换
			繁体中文
			英文
	选项	详情�?/span>4、各功能详解选项
说明(H)	说明文档	打开帮助文档
	关于�?/span>	显示本测试系统的信息
	注册	详情�?/span>4、各功能详解注册
	启动	详情�?/span>4、各功能详解启动

四、各功能详解

4.1、登� 4.2．权限管琅�/span>

4.3、修改登陆密�?/span>4.4、单位系绞�/span>

4.5、校凅�/span>4.6、联朹�/span>

4.7．语言切换4.8、选项

4.9．注冋�/span>4.10、启�?/span>

4.11、材料编辐�/span>4.12、控制方泔�/span>

4.13、控制参�?/span>4.14、测试结枛�/span>

4.15、报表编辐�/span>4.16�?/span>Word报表

4.17、手动取炸�/span>4.18、图形操佛�/span>

4.1、登际�/span>

点击菜单‛�/span>管理“�/span>��‛�/span>登陆�，或者按住组合键Ctrl+L＇�/span>5、快捷键一觇�/span>），即可进入登录接口，如国�/span>1所示：

（图1（�/span>

选择用户，输入正确密码后，点击确定，即可在相应的用户权限下使用软件。管理员拥有**的用户权限，匿名*低。当选中‛�/span>始终以该用户登录“�/span>时，软件在下次启动时将自动以该用户登陆、�/span>

4.2、权限管琅�/span>

点击菜单‛�/span>管理“�/span>��‛�/span>权限管理�，即可进入权限管理接口，如图2所示：

（图2（�/span>

当前登陆用户为匿名时，权限管理为禁用状态，因匿名拥�?低的管理权限，不具有权限管理的权限。用户各项功能的使用权限可在权限管理中设置，当某一项为选中状态时，表示具有该权限，反之不具有。例如，在上图中‛�/span>权限管理“�/span>项目下，管理员为选中状态，试验员为未选中状态，表示管理员具有权限管理的权限，而试验员不具有、�/span>

4.3、修改登陆密�?/span>

点击菜单‛�/span>管理“�/span>��‛�/span>修改登陆密码�，即可进入登陆密码修改接口，如图3所示：

（图3（�/span>

修改的密码为当前登陆用户的密码。例如，当前登陆用户为管理员时，则修改的是管理员的密码，登陆用户为试验员时，则修改的是试验员的密码、�/span>

4.4、单位系绞�/span>

点击菜单‛�/span>设置“�/span>��‛�/span>单位系统�，或者按住组合键Ctrl+U＇�/span>5、快捷键一览），即可进入单位系统接口，如图4所示：

（图4（�/span>

可在下拉列表中选择一种单位，并选择一个精度，精度表示小数点后的位数。单位系统决定了整个系统的单位，所有量的现实与操作都以此单位系统来执行、�/span>

4.5、校凅�/span>

点击菜单‛�/span>设置“�/span>��‛�/span>校准�，或者按住组合键Ctrl+Shift+C＇�/span>5、快捷键一觇�/span>），即可进入校准密码输入接口，如国�/span>5所示：

输入正确的密码后，即可进入校准接口，如图6所示：

（图5（�/span>

（图6（�/span>

校准接口有力传感器、行程传感器、橡胶伸长计、金属引伸计和系统设置五个选项卡，选择各个选项卡分别进行对应传感器的校准或设置、�/span>

<1>、校准力传感�?/span>

选择力传感器选项卡，如图6所示。左侧显示的力传感器信道共有四个９�/span>�?0kg“�/span>�?/span>�?.0kg“�/span>�?/span>�?.0kg“�/span>�?/span>�?.0kg“�/span>、�/span>

校准过程如下９�/span>

1）插上欲校准的力传感器，如量程为50kg的力传感器，在左侧选中一个力传感器通道：�/span>

2）在‛�/span>量程“�/span>输入框输入传感器的量程，妁�/span>�?0”kg：�/span>

3）在‛�/span>零倻�/span>“�/span>输入框输入传感器的零值力，一般输�?/span>�?“�/span>：�/span>

4）点出�/span>‛�/span>清空“�/span>按钮将校准表清空：�/span>

5）校准第1点：将传感器空载，并�?/span>‛�/span>标准砝码倻�/span>“�/span>右侧的输入框输入�?”kg，再点击‛�/span>取点“�/span>按钮，则�?/span>1点的AD值和标准砝码值被取入校准表；

6）校准第2点：将传感器加载一定值的负荷，如挂上5kg的砝码，并在‛�/span>标准砝码倻�/span>“�/span>右侧的输入框输入负荷倻�/span>�?”kg，再点击‛�/span>取点“�/span>按钮，则�?/span>2点的AD值和标准砝码值被取入校准表；

7）校准第3点：方法同第2点，如果继续校准�?/span>3点，刘�/span>“AD倻�/span>“�/span>咋�/span>‛�/span>标准砝码倻�/span>“�/span>均只能比�?/span>2点更大，否则校准会不准确：�/span>

8）校准第4点：方法同第2点，如果继续校准�?/span>4点，刘�/span>“AD倻�/span>“�/span>咋�/span>‛�/span>标准砝码倻�/span>“�/span>均只能比�?/span>3点更大，否则校准会不准确：�/span>

9）校准第5点：方法同第2点，如果继续校准�?/span>5点，刘�/span>“AD倻�/span>“�/span>咋�/span>‛�/span>标准砝码倻�/span>“�/span>均只能比�?/span>4点更大，否则校准会不准确：�/span>

10）校准第6点：方法同第2点，如果继续校准�?/span>6点，刘�/span>“AD倻�/span>“�/span>咋�/span>‛�/span>标准砝码倻�/span>“�/span>均只能比�?/span>5点更大，否则校准会不准确：�/span>

11）点出�/span>‛�/span>将校准数据写入采集卡“�/span>按钮，如果提礹�/span>‛�/span>写入成功“�/span>，则完成一个力传感器的校准，如果提礹�/span>‛�/span>写入失败“�/span>，请再重试几次、�/span>

12）如果需要接�?/span>2个力传感器，则重复以三�/span>1~11步，否则请将其它传感器的量程全部设置丹�/span>0，再点击‛�/span>将校准资料写入采集卡“�/span>按钮、�/span>

注意：至少应校准2个点，第7~10步可不进行。根据目前国内大多数传感器的特性，一般进衋�/span>3点校准就能达到非常好的精度，�?/span>2个点一般取值传感器量程皃�/span>3~5%，第3点一般取值传感器量程皃�/span>30~50%。如果校凅�/span>3个以上的点（�?/span>3个点），必须保证后一个点皃�/span>“AD倻�/span>“�/span>咋�/span>‛�/span>标准砝码倻�/span>“�/span>均必须比前一个点更大＋�/span>否则校准会不准确。如枛�/span>‛�/span>标准砝码倻�/span>“�/span>增大旵�/span>“AD倻�/span>“�/span>变小，可通过调换力传感器的两根信号线来让其增大。空载时“AD倻�/span>“�/span>一般为8400000左右，传感器加载旵�/span>“AD倻�/span>“�/span>成比例变化，如果加载旵�/span>“AD倻�/span>“�/span>不变，说明硬件工作不正常，可能是力传感器已损坏或是采集卡有故障，请与厂家联系更换、�/span>

如果校准后发现测量力值与标准砝码有微小差�?/span>＋�/span>可通过重新校准一次来解决＋�/span>也可通过直接修改校准表中的标准砝码值数据来实现＋�/span>如软件测量值比标准砝码值大，则可将校准表中的第2个点的标准砝码值改小一些，再点出�/span>‛�/span>将校准数据写入采集卡“�/span>按钮，再重新清零比对，直到两值相等为止、�/span>

<2>、校准行程传感器

选择行程传感器选项卡，如图7所示：

（图7（�/span>

1）在‛�/span>行程系数“�/span>右边的输入框输入行程系数值，行程系数指采集卡每接收到1000个脉冲对应的行程值，采集卡对编码器线数进行了4倍频，如编码器线数为n，丝杆导程为Lmm时对应的行程系数丹�/span>L/n/4*1000，如果不清楚编码器线数或是丝杆导程，可任意输入一试探值如�?“�/span>：�/span>

2）点出�/span>‛�/span>将校准数据写入采集卡“�/span>按钮，将‛�/span>行程系数“�/span>值写入采集卡：�/span>

3）点出�/span>‛�/span>行程归零“�/span>按钮，将‛�/span>当前行程“�/span>归零：�/span>

4）点出�/span>‛�/span>上升“�/span>戕�/span>‛�/span>下降“�/span>按钮是机台行走一定距离，用游标卡尺测量出此距离；

5）查眊�/span>‛�/span>当前行程“�/span>值是否与量测值相等，如果‛�/span>当前行程“�/span>值比量测值大，请尅�/span>‛�/span>行程系数“�/span>值改小，否则改大，再点击‛�/span>将校准资料写入采集卡“�/span>按钮，将新的‛�/span>行程系数“�/span>值写入采集卡：�/span>

6）重夌�/span>3~5步，直到‛�/span>当前行程“�/span>值与量测值相等为止；

7）完成行程传感器校准：�/span>

<3>、校准橡胶伸长计

如果机台接有橡胶伸长计（又叫大变形），则需要对橡胶伸长计进行校准，在校准之前请务必先将‛�/span>用户参数设置�?>‛�/span>控制参数�?>‛�/span>传感�?/span>“�/span>下的‛�/span>位移“�/span>选择丹�/span>‛�/span>橡胶伸长讠�/span>“�/span>，否则无法进行橡胶伸长计的校准。橡胶伸长计校准界面如图8所示：

（图8（�/span>

橡胶伸长计的校准过程同行程传感器、�/span>

<4>、校准金属引伸计

如果机台接有金属引伸计，则需要对金属引伸计进行校准，在校准之前请务必先将‛�/span>用户参数设置�?>‛�/span>控制参数�?>‛�/span>传感�?/span>“�/span>下的‛�/span>位移“�/span>选择丹�/span>‛�/span>金属引伸讠�/span>“�/span>，否则无法进行金属引伸计的校准。金属引伸计校准界面如图9所示：

（图9（�/span>

金属引伸计的校准过程同力传感器、�/span>

<5>、系统设�?/span>

选择系统设置选项卡，如图10所示：

（图10（�/span>

速度限制：设置机器运行的**速度�?低速度、�/span>

拉伸压缩方向反向：是否让当前拉伸压缩方向反向、�/span>

上升下降方向反向：是否让机器上升下降方向反向、�/span>

试用期：选中后可设置软件试用朞�/span>＋�/span>试用期达到后软件将无法正常使�?/span>＋�/span>必须注册后才可以继续使用、�/span>

修改校准密码：修改进入校准接口时的密码、�/span>

修改注册码：修改软件注册码、�/span>

将校准资料写入采集卡：当前所有校准数据写入采集卡，只有成功写入采集卡校准数据才有效、�/span>

从采集卡读取校准数据：读取采集卡里的校准数据到当前显示、�/span>

从计算机读取校准数据：读取计算机里的校准数据到当前显示、�/span>

确定：当前所有数据保存到计算机，力传感器信道切换到当前选择信道上。与校准资料写入采集卡相独立，确定后并不能说明当前校准资料有效，只有成功写入采集卡才算有效、�/span>

取消：所有数据不保存到计算机，设置无效、�/span>

<6>、校准机台运行速度

校准机台速度前请先校准行程传感器，在校准速度之前请务必先尅�/span>‛�/span>用户参数设置�?>‛�/span>控制参数“�/span>页面中的‛�/span>开启速度死循环控刵�/span>“�/span>前的‛�/span>勽�/span>“�/span>去掉，否则无法进行速度校准、�/span>

4.6、联朹�/span>

点击菜单‛�/span>设置“�/span>��‛�/span>联机�，选择正确皃�/span>COM口进行联机，如图11所示：

（图11（�/span>

如果联机失败，会弹出失败提示窗口（如国�/span>12），如果联机成功，则不会弹出提示。软件在启动时会自动进行一次联机，如果联机成功，则下次软件启动时自动以�?/span>COM口进行联机，只有在联机成功时才能进行测试、�/span>

（图12（�/span>

4.7、语言切换

点击菜单‛�/span>视图“�/span>��‛�/span>语言“�/span>，可进行软件语言切换，如国�/span>13所示：

（图13（�/span>

普通版软件带有简体中文、繁体中文和英文三种语言。高级功能版软件具有10国语言选择，如有特别、�/span>

4.8、选项

点击菜单‛�/span>视图“�/span>��‛�/span>选项�，或者按住组合键Ctrl+Shift+O＇�/span>5、快捷键一觇�/span>），即可进入选项接口，如国�/span>14所示：

（图14（�/span>

选项中有颜色和显示两个选项卡，分别进行一些颜色和显示设置、�/span>

4.9、注冋�/span>

点击菜单‛�/span>帮助“�/span>��‛�/span>注册�，或者按住组合键Ctrl+R＇�/span>5、快捷键一觇�/span>），即可进入注册接口，如国�/span>15所示：

（图15（�/span>

软件会有一段试用期限，当过期后输入正确的注册码进行注册才可以继续使用、�/span>

4.10、启�?/span>

点击菜单‛�/span>帮助“�/span>��‛�/span>启动�，或者按住组合键Ctrl+Shift+A＇�/span>5、快捷键一觇�/span>），即可进入启动接口，如国�/span>16所示：

（图16（�/span>

根据本系统的序列号，输入正确的启动码后，可将软件启动为高功能版。如果联机失败则序列号显示为0，只有在联机成功时才能进行启动操作。如果软件功能不能满足您的测试要求，需升级为高功能版，请与我们取得联系、�/span>

4.11、材料编辐�/span>

可通过‛�/span>试样数据选择“�/span>中的下拉列表选择一种已存在的试样（如图17），或点击修改来新增或编辑试样数据（如图18）、�/span>

（图17（�/span>

（图18（�/span>

增加：新增一个材料；

删除：删除选中的材料；

确定：保存所有修改；

取消：不保存修改：�/span>

4.12、控制方泔�/span>

可通过‛�/span>控制方法选择“�/span>中的下拉列表选择一种已存在的控制方法（如图19），或点击修改来新增或编辑控制方法（如图20）、�/span>

（图19（�/span>

（图20（�/span>

控制模式值：即结果参数列表中�?/span>1-20步控制模式倻�/span>

切换条件值：即结果参数列表中�?/span>1-20步切换条件倻�/span>

转换条件：即达到切换条件值的百分比时开始转换进入下一步的动作

名称列表：列出所有已存在的测试方泔�/span>

预紧力量：不选中时默认为**速度

增加：新增一个测试方泔�/span>

删除：删除选中的测试方泔�/span>

确定：保存所有修攸�/span>

取消：不保存修改

4.13、控制参�?/span>

可通过‛�/span>控制方法选择“�/span>中的下拉列表选择一组已存在的控制参数（如图21），或点击修改来新增或编辐�/span>

控制参数（如国�/span>22）、�/span>

（图21（�/span>

（图22（�/span>

传感器：力量和位移传感器的选择

方向：即力量、行程和位移值是否取负或者取**倻�/span>

保护：当前量超过保护值时将自动停机，选中表示启用该项保护

采样速率：即每秒采点数量，进行长时间的定载荷测试时可以选择较低的采样率

测试结果保存路径：测试数据将保存在此路径上�/span>

滤波系数：滤除不稳定的资料，丹�/span>0戕�/span>1表示不滤泡�/span>

断裂去除点数：试样断裂时�?后几个采样点去掉

力量分辨率：分辨率越大，精度越高

名称列表：列出所有已存在的测试方泔�/span>

使用默认值：用系统默认的控制参数

增加：新增一组控制参�?/span>

删除：删除一组选中的控制参�?/span>

确定：保存所有修攸�/span>

取消：不保存修改

4.14、测试结枛�/span>

可通过‛�/span>测试结果选择“�/span>中的下拉列表选择一组已存在的测试结果（如图23），或点击修改来新增或编辑测试结果（如图24）、�/span>

（图23（�/span>

（图24（�/span>

名称列表：列出所有已存在的测试结枛�/span>

增加：新增一组测试结枛�/span>

删除：删除一组选中的测试结枛�/span>

确定：保存所有修攸�/span>

取消：不保存修改

结果项目表格中为测试完所要得到的结果，可在参数列表中选择一个加入到表格中，或者鼠标点击某个表格，进行删除、左移和右移操作。右侧中的增加、编辑和删除按钮时对参数列表进行增加、编辑和删除操作。例如，选择结果参数中的拉伸强度，点击编辑或者鼠标双击拉伸强度，弹出参数编辑接口，如国�/span>25所示：

（图25（�/span>

名称为拉伸强度，因拉伸强�?/span>=**劚�/span>/面积，在上面表格中查�?*力的代替符号丹�/span>h1，面积的代替符号丹�/span>m5，所以公式为h1/m5，单位类型为应力（强度），确定后参数编辑算完成。上方的列表为基本参数符号说明，用户可编辑的为扩展参数、�/span>

区间设置、自动取点设置和其它选项卡可根据需求填入、�/span>

4.15、报表编辐�/span>

点击编辑报表即可进入报表编辑接口，如国�/span>26所示：

（图26（�/span>

在表头中输入需要的信息，点击打印可直接打印报表，另存为把当前报表保存为Word格式文件，关闭则退出、�/span>

4.16�?/span>Word报表

点击Word报表按钮将产生一�?/span>Word报表。用户可自己创建一�?/span>Word模版，在测试结果��其它��Word报表模版下拉列表中选择该模版，刘�/span>Word报表将以该模版来产生。模版中必须有一个名丹�/span>“Gragh“�/span>的书签和一个两行两列的表格，书签的位置即是曲线图的位置，表格就被测试结果数据替换，如图27所示：

（图27（�/span>

�?/span>Word中点击菜協�/span>‛�/span>插入“�/span>��‛�/span>书签“�/span>来插入一个曲线图，如国�/span>28和图29所示：

（图28（�/span>（图29（�/span>

输入书签同�/span>“Gragh“�/span>，点击添加即可将曲线图加入当前光标位置、�/span>

另外如果模版中含月�/span>?**?格式的文字，且两个问号之间的内容与测试结果公式表中的文字相同，则将会被测试结果的实际数值替换、�/span>

修改data档夹下的Config.ini文件中的NumColums=10可以改变报表测试结果�?*容纳列数.

4.17、手动取炸�/span>

点击菜单‛�/span>视图“�/span>��‛�/span>选项�，在显示选项卡下选中手动取点可打开手动取点功能，如国�/span>30和图31所示：

（图30（�/span>

（图31（�/span>

在测试过程中，点击取点或者快捷键F10，将当前的力量、位移和时间取到表格中。在非测试过程中，点击取点，如果光标为非可见状态，则光标为可见�?*不取点，如果光标为可见，则光标的位置即为当前取点位置、�/span>

4.18、图形操佛�/span>

在曲线显示窗口中点击鼠标右键，弹出图形操作菜单，如图32所示：

（图32（�/span>

返回：返回鼠标初始状态，如要在曲线上拖动光标，鼠标必须返回初始状�?/span>

平移：平移曲纾�/span>

放大：放大曲纾�/span>

缩小：缩小曲纾�/span>

局部放大：按住鼠标左键不放，拖出一个矩形框来局部放大曲线、�/span>

全部显示：整个曲线全部显示在图中、�/span>

游标：光标是否显示，当前光标位置在有上角显示，如国�/span>32中蓝线标示；

图形工具：图形工具是否显示，如图32中红线标示，图形工具同样可对曲线进行平移，放大等操作：�/span>

取点：与按钮取点功能一样、�/span>

5、快捷键一觇�/span>

快捷键列表：

快捷�?/span>	功能	快捷�?/span>	功能
F2	上升	Ctrl + L	登陆
F3	下降	Ctrl + Q	退凹�/span>
F4	停止	Ctrl + U	单位系统
F5	清零	Ctrl + Shift + C	校准
F6	回位	Ctrl + F	力量归零
F7	开始测诔�/span>	Ctrl + S	行程归零
F8	结束测试	Ctrl + E	位移归零
F9	暂停测试/继续测试	Ctrl + Shift + Z	全部归零
F10	手动取点	Ctrl + Shift + O	选项
Ctrl + H	说明
Ctrl + R	注册
Ctrl + Shift + A	启动

6、配置文仵�/span>

Initial.ini檔中皃�/span>AdFilter=5表示下位朹�/span>AD值的滑动滤波点数，在校准接口中写入采集卡后实时生效、�/span>

Config.ini文件中的NumColums=10用于控制报表测试结果�?*容纳列数、�/span>
