一、仪器用逓�/strong>

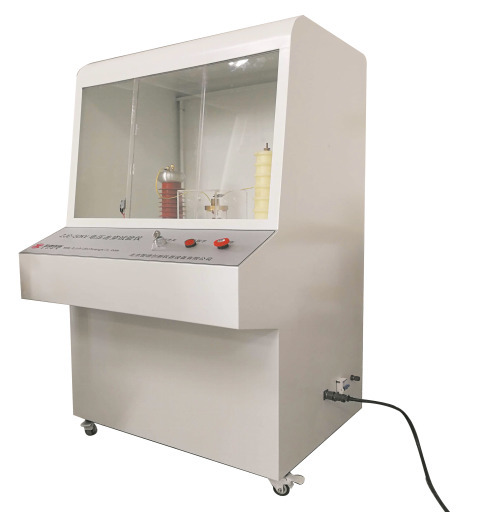

ZJC-150KV�?5万伏（�a>高电压击穿试验仪主要用于测量固体绝缘材料工频击穿电压试验如：绝缘纸及纸板、层压板、绝缘管、塑料、薄膜、橡胶、绝缘漆等单一材料和用液体或气体作为浸渍剂媒介进行的击穿电压和耐电压测试、�/p>

二、电压击穿装�?/strong>

Ⅰ、基本参�?/p>

1.输入电压� AC380V / AC220V

2.输出电压：AC 0--150 kV DC 0--150 kV

3.升压方式：连续升压，逐渐升压、耐压

4.试验变压器要求独立油浸，带有测量线圈，容�?0KVA在高压测量电极端带电压互感器，直接测量电极电压，并且测量线圈端和互感器测量端应统一电压表可任意接线

5.高压分级� 0--150kV 0--20 kV

6.击穿电压� 0--150kV 0--20 kV

7.升压速率�?--150kV � 100V/s �?kV/s无极调速任意设宙�/p>

0--20 kV� 20V/s�?kV/s无极调速任意设宙�/p>

8.电压测量精度：（10%--100%FS）≤ 2＄�/p>

9.试验方式：工频下在：1、绝缘试样空气中试验 2、绝缘试样浸油（室温或高温油缸内）中试验

10.升压方式� 1、匀速升� 2、梯度升� 3、耐压试验

11．判停方式：1、电压判� 2、电流判偛�/p>

12.试验介质�?、空气中 2、变压器油中（室温或高温油缸内）

13.过电流保护装置：试样击穿时在0.2S内切断电溏�/p>

14.漏电电流选择：（0-100mA）可自由进行设定

15.设备主要由高压试验变压器、接触式调压器、伺服调速系统、采集系统、控制（手动和计算机）系统、自动放电等部分组成

16.手动控制台、计算机控制台、升压器、变压器、低温箱、油缸、放电球极均有安全距离（用连线连接）

Ⅱ、控制参�?/p>

1. 电压击穿装置20�?50KV变压器容量和测量为独立系绞�/p>

2.控制方式�?0KV�?50KV击穿装置均有计算机控制和手动控制台（两套完全独立系统，可互相切换，其中手动台的测量电压表应有保留**试验电压读数的功能）

3.计算机控刵�/p>

3.1. 试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比

3.2. 可对试验数据进行编辑修改，灵活适用

3.3. 试验条件及测试结果等数据可存�?/p>

3.4. 可对一组试验中曲线数据的有效与否进行人为选定

3.5. 试验结果数据可导入EXECL

3.6. 软件操作界面，使操作人员随心操作，更具有亲合力、�/p>

3.7.软件应包括：

试验方法：可进行“击穿”，“耐压”，“梯度耐压”或试验方法的选择

峰降电压：用于判断材料是否击穿，瞬间下降的电压超过此值视为击穾�/p>

判停电流：用于判断击穿时�?低电流，超过此电流视为击穾�/p>

初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置

逐级电压：用于梯度耐压试验，设置升压的梯度�

逐级时间：用于梯度耐压试验，设置在相应梯度的耐压时间

4.手动控制（不使用计算机）

4�?.面板具有可选择“击穿”，“耐压”，“梯度耐压“�/p>

4.2.紧急按钮、升降压指示�?/p>

4.3. 试验电压为数显式

4.4. 耐压时有时间控制�?/p>

4.5 控制方式为手动按钮施加电压或停止

Ⅲ�?a>高电压击穿试验仪仪器设计、应用符合标凅�/p>

满足GB1408.1� GB/T1695� GB/T3333 GB 12656及AST D149 AST D 876、IEC60243-1:1998

Ⅳ、安全防�

1.过流保护：低压侧过流保护，保护高压变压器安全运行、高压侧过流保护，保护电极表面不受电火花腐蚀、超出预设漏电流，切断高压输�

2.高压断电保护：超量程自动切断高压输出、实验过程中可手动关停高压输出、电压跌落超过预设，切断高压输出

3.输出零点保护：实验开始前，若高压输出不在零位，给出提示、若高压输出不在零位，强制回雵�/p>

4.短路保护：高压输出短路，自动切断输出、低压输入短路，自动断电

5.软件保护：高压准备开关按下，高压指示灯点亮、调压器复位（高压输出为零）

6.漏电保护：独立接地保护、漏电保护开兲�/p>

7.操作台与其他组件由安全围挡隔离，并具有连锁安全门

8.操作台有安全警示铃声按钮并与升压按键按钮有连锁装�?/p>

9.试验台与高压设备组件具有屏蔽网隔禺�/p>

Ⅶ、系统组戏�/p>

1.智能型控制台（手动控制和计算机控制）

2. 150kV/20kVA油浸式试验变压器

3. 150kV无级变速调压器

4. 测试系统

5. 保护装置

6. 限流、限压器

7. 试验电极

8. 试验油槽

三、油缷�/strong>

技术参�

1.温度范围：室温～150ℂ�/p>

2.尺寸：符�?50kV电压击穿测试仪试验用（不低于1.2m直径、高不低�?m（�/p>

3.材质：耐变压器油、耐高�?/p>

4.加热方式：电加热，加热棒盘绕于油缸内�?/p>

5.油缸配有绝缘材质的盖子并中间预留引入击穿仪高压引线孔，油缸外侧配有接地、低压引线（带鳄鱼夹），油缸内部配有电极放置的绝缘架

四、附仵�/strong>

1.电极：按GB/T 1408国标配备标准里所有试验电极；

2.不等径电极（每个都带电极架并具有一定压力）其中一个高�?5mm、直径：25mm另一个高�?5mm、直�?5mm两个电极同轴放置偏差小于2mm 2�?/p>

3. 仪器标配电脑 2� A4激光打印机 1�?/p>

4.真空注油干燥箱：真空度小�?00pa可调（可真空下注油）、加热范围：室温�?50��2摄氏度（可设定）、内部尺寸：不小�?.5m3

5. 玻璃真空干燥器内�?00mm（配备小型真空泵1台） 10�?/p>

6. 变色干燥硅胶 10公斤

7.纸板厚度计（静重测微计）、纸张厚度计 �?�?/p>

8.马弗�?-1200� 1�?/p>

9.双头冲孔凿、测定卡� �?仵�/p>

10.安全围挡、防护网、安全门� �?仵�/p>

五、其宂�/strong>

1.派人员到现场安装调试培训（资深培训师），培训内容：试验机各部分组件功能介绍、相关试验的标准要求、按使用说明书操作、常见现象处理及注意事项介绍、安全围挡、防护网、安全门锁安装；

2. 仪器日常维护用工具（一套）：�/p>

3. 中文仪器使用说明书、中文安全操作说明书（三套）、电子版1套；

4. 安装调试合格后提供省级计量部�?--150kV�?--20 kV合格计量证书�

5. 各组部件连接线有明确标识和安全距离标识、各组部件铭牌标示全面；

6．一年内免费维修，终身提供维修及技术服务、仪器若出现质量问题，当日提出维修方案，及时到现场处理；

7．出厂合格证、保修卡、仪器电路图、软件光盘；

8. 仪器的包装、标志、标识符合国家电子仪器相关标准、�/p>

六、电压击穿试验仪安全事项

高电压击穿试验仪是高压输出设备，安装搬动使用应特别注意人身与设备的安全。本设备属于试验空间全封闭设备。按照以下事项不会对其它设备及操作人员造成伤害、�/p>

请注意以下事项：

1、设备务必接16A单相220V交流电插座、�/p>

2、设备两个接地端子之一务必通过专用地线导线接配电箱的地线、�/p>

3、使用前，设备两个接地端子之一务必接放电棒、�/p>

4、试验中，观察检测电流如果长时间维持�?0-30mA，应立即停止试验，以免负载过大烧毁保险管、�/p>

5、一次试验完毕，务必先断掉电源，再用放电棒放掉高压输出端的剩余电荷、�/p>

6、如遇紧急情况，应立即按压“急停”按钮断电、�/p>

7、长时间不用，断开所有电源线、�/p>

8、搬运时不能倾斜角过大，以免变压器油流出、�/p>

9、换试样前，确保已经用放电棒放过电，且电源处于断开状态、�/p>

10、测试过程如遇试样着火，务必先断电源，后灭火、�/p>
