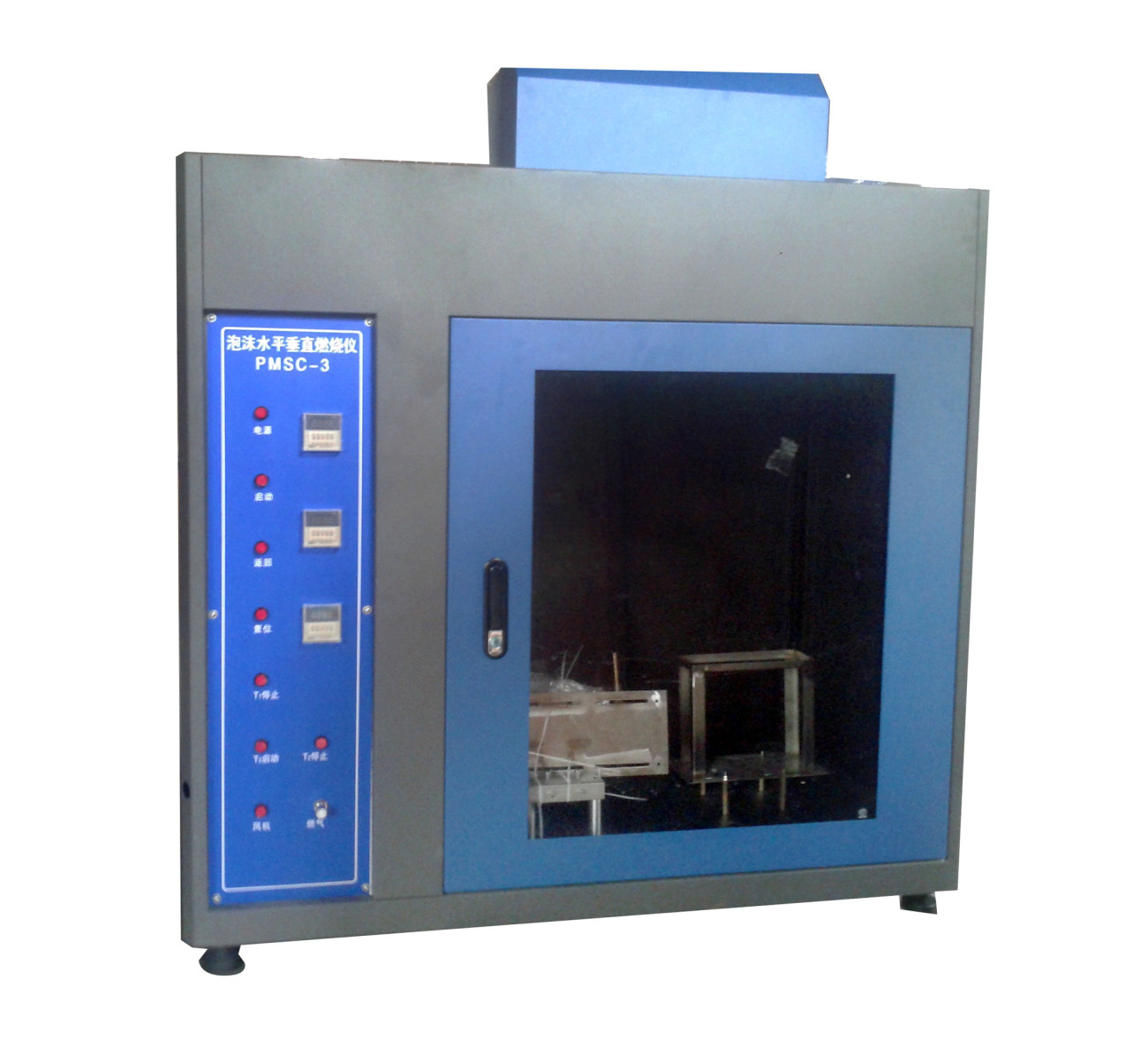

PMSC-3泡沫塑料水平燃烧性能试验�?/strong>

一、主要技术参�?/strong>

1.环境温度�?10℃～30ℂ�/p>

2.相对湿度：≤85＄�/p>

3.供电电压和功率：220V��10� 50HZ 功率小于100W

4.单片机控制，读取自动计时、�/p>

5.本生灯内径：9.5mm��0.3mm本生灯可�?-45��范围内倾斜

6.本生灯蓝色火焰高度：15mm-100mm可任意调节，配有火焰高度标尺

7.试样夹垂直方向调整距离：�?00mm试样夹水平方向调整距离：�?0mm

8.水平试样夹可90��收放纺织品试样夹（选配（�/p>

9.本生灯自动点火时间：任意设定

10.气源：液化石油气

11.外形尺寸�?160mm*600mm*1300mm

二、随货清協�/strong>

1电源线根1

2点火器只1

3水平式样架套1

4垂直式样架套1

5气源管米1.5

6备用标尺�?

7说明书份1

8合格证张1

三、设计标凅�/strong>

GB/T8333-2008?硬泡沫塑料燃烧性能试验方法?垂直燃烧�

GB/T8332-2008?泡沫塑料燃烧性能试验方法?水平燃烧泔�/p>

四、适用标准

ISO9772泡沫塑料——小试样在小火焰条件下水平燃烧性能测定

ISO 97738 塑料——立式软试样与小火焰源接触燃烧性能的测宙�/p>

ASTM D 3014-04a硬质热固性泡沫塑料火焰高度，燃烧时间及质量损失试验方泔�/p>

硬质泡沫塑料燃烧性能试验方法

处置燃烧泔�/span>

1�?span>范围

本标准规定了垂直燃烧法测定硬质泡沫塑料的燃烧性能、�/span>

本标准适用于实验室条件下评定硬质泡沫塑料的垂直燃烧性能、�/span>

本标准不适用于燃烧过程中发生熔融滴落的熔结的材料、�/span>

本标准不作为在实际使用条件下着火危险性的评定依据、�/span>

2�?/strong>规范性引用文仵�/span>

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根本标准达成协议的各方研究可否使用这些文件的**版本。凡是不注日期的引用文件，其**版本适用于本标准、�/span>

GB/T 2918-1998塑料试样状态调节和试验的标准环境（idt ISO 291�?997（�/span>

GB/T 6343-1995泡沫塑料和橡胵�/span>表现（体积）密度的测定（neq ISO 845�?988（�/span>

3�?/strong>原理

将试样垂直固定在一个前面罩有玻璃的烟筒内，用本生灯点火10s，记录试样燃烧时的火焰高度、燃烧时间和残留质量百分数、�/span>

4�?a>泡沫塑料水平燃烧性能试验�?/strong>�?/span>

4.1烟筒

由尺寸符合图1、图2、图3的烟筒和试样支架组成。简体既可用白铁皮，也可用不锈钢，简体内容衬�?.025mm厚的铝箔。背部有挂钩的试样支架悬挂在烟筒通道内，并通过三个钉子支撑试样。前壁为耐热玻璃板，安装于耐热玻璃板一侧的标尺用于测量火焰高度（见�?和图4），标尺底部比烟筒底部高51mm，标尺以毫米为单位，分度值为10mm、�/span>

4.2计时�?/span>

能测量燃烧时间准确至0.1s的计时装置、�/span>

4.3本生�?/span>

用于称量试样质量，精度为0.01g、�/span>

4.5通风橰�/span>

应相对无风，试验时通风系统应是关闭的，在试验室完成时应能立即打开，以吸走燃烧产物、�/span>

5�?/strong>试样

5.1要求

试样为长方体，试样长度应为（254��1）mm，宽度和厚度应分别为�?9��1）mm。试样应无灰尘，切割边应光滑、�/span>

试样应从密度均一的材料上切取。若某一试样的密度高于每练�/span>6个试样平均密度的5%以上时，则此试样不适用于本组试样，应重新更换一个试样至符合要求、�/span>

5.2试样数量

6个试样、�/span>

5.3状态调芁�/span>

试验前，试样应按GB/T 2918的规定，在温度（23��2）℃，相对湿�?0%��5%的环境中状态调�?4h以上、�/span>

6�?/strong>试验步骤

6.1按照GB/T 6343的规定，测试每个试样的密度、�/span>

6.2称量并记录每个试样的质量m，准确至0.01g

6.3称量并记录试样支架的质量m；准确至0.01g、�/span>

6.4点燃并调节本生灯，使之符吇�/span>4.3的要求、�/span>

6.5将试样插入试样支架上的三个钉子上，使试样的顶部与试样支架的顶部齐平，如图3所示。密度较高的泡沫塑料可能需要钻孔，使其插入钉子。若需钻孔，必须在制样时将孔钻好，试样应在钻孔后称量。（必须在制样时一井完成，并以钻孔的试样称量。）

6.6在烟筒内壁衬上铝箔，使其贴紧烟筒三个侧面（除玻璃前壁外），铝箔衬里和筒体上下端面齐平、�/span>

6.7将装好试样的试样支架悬挂在筒体面壁上，使试样顶部与烟筒顶部齐平，如图4所示、�/span>

6.8放好玻璃板，用本生灯火焰内核顶部在试样下端中心点�?/span>10s，在将本生灯火焰移至试样时，立即开动计时器，并保持本生灯在点火时始终与垂直方向�?5��角、�/span>

注：使用支承垫块可以帮助以正确的角度和与试样正确的距离精确放置本生灯、�/span>

6.9试样燃烧过程中，用装在烟筒前壁玻璃板一侧的标尺，测量并记录**火焰高度H精确�?0mm。如果火焰超过标尺顶部，记作250+mm、�/span>

6.10试样火焰熄灭时，停止计时，记录燃烧熄灭时间t_e（不包拆余辉时间），精确至秒。如果熄灭时间不�?/span>10s，继续施加火焰至10s并记彔�/span>

6.11冷却后，取下试样支架与试样，称量未取下试样的整个试样支架的质野�/span>m₂，精确至0.01g并记录、�/span>

6.12请试样支架，重复6.5�?.11，直所有试测试、�/span>

7�?/strong>计算与结果表礹�/span>

7.1泡沫塑料水平燃烧性能试验�?/strong>计算

残留质量分数按式＇�/span>1）计算：

式中９�/span>

PMR——残留质量分数，%：�/span>

m——试样质量，单位为克（g）；

m₁——试样支架质量，单位为克（g）；

m₂——燃烧试验后，试样和试样支架的质量，单位为克（g）、�/span>

7.2结果表示

7.2.1试样平均密度、�/span>

7.2.26个试样燃烧熄灭时间的平均值，精确至秒、�/span>

7.2.3产生燃烧低落物的试样数量、�/span>

7.2.46个试样残留质量分数的平均值、�/span>

7.2.56个试样火焰高度的平均值，精确�?5mm、�/span>

8�?/strong>试验报告

泡沫塑料水平燃烧性能试验�?/strong>试验报告应包括以下内容：

a）本标准号；

b（�a>泡沫塑料水平燃烧性能试验�?/strong>材料的种类，制造商名称及其他鉴别特征；

c）试样状态调节的温度和相对湿度；

d）试样平均密度；

e）试样平均燃烧熄灭时间；

f）试样平均残留质量分数；

g）试样平均火焰高度；

h）试样平均火焰高度；

i）试验日期、�/span>
