一、功能特点：

1.操作简单。通过预置电压、时间、流速及保护电阻可自动进行试验、�/span>

2.污染液供给系统采用脉冲泵，控制精度高、�/span>

3.本机附有排风孔及排气扇，**限度地排除放电产生的有害气体及腐蚀性气体，以确保操作人员健康和设备安全、�/span>

4.高压漏电起痕试验�?/strong>全机由PLC+人机界面控制系统，关键电子元件均采用进口品牌

5.设备具备电源超载、断路保护、控制回路过载保护等安全保护装置、�/span>

二、主要参数：

当试验中高压回路电流达到或超� 60mA持续 2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按停止即可解除报警声、�/span>

滤纸尺寸：按照标准尺寸要求制做，滤纸厚度� 0.15 � 0.17mm、�/span>

滴液装置：滴液装置高度可调，污染液流速在 0.075 ~ 0.9mL / min可调，试验时间可预置、�/span>

污染液：氯化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染液�?23�?1℃时的电阻率应为(3.95 �?.05)����m、�/span>

电极：上、下电极厚度� 0.5mm，为304不锈材料，尺寸按照标准尺寸要求制做，上、下电极之间的间距为50��0.5mm、�/span>

试验工件�?�?5个可选（价位不同）、�/span>

仪器尺寸约：1350*700*1600（mm（�/span>

设计标准：GB/T 6553-2003《评定在严酷环境下使用的电气绝缘材料耐电痕化和蚀损的试验方法《�/span>

三、组成及结构９�/span>

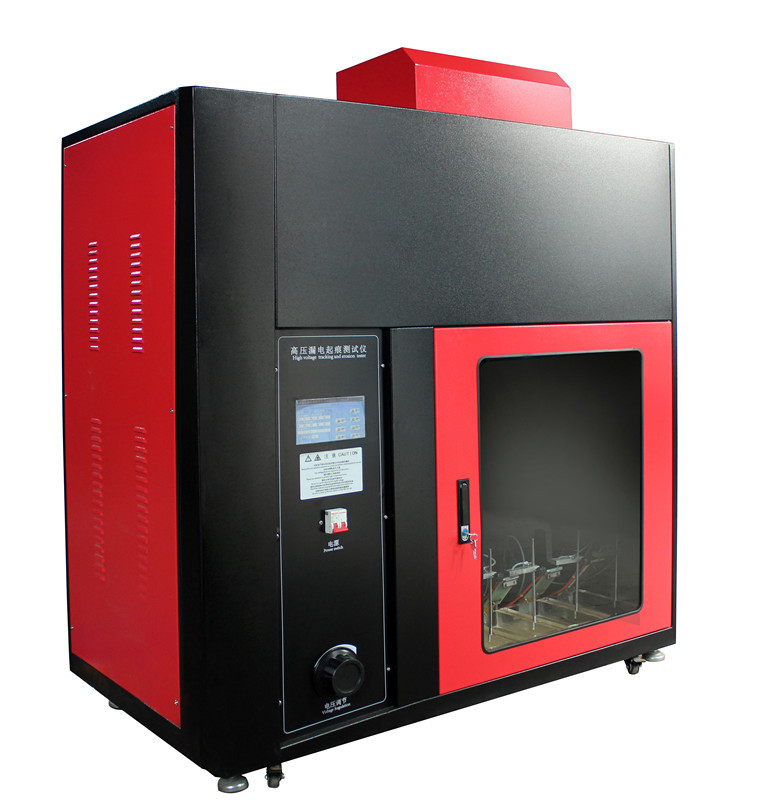

1.高压漏电起痕试验�?/strong>设备分为控制部分、高压试验部分，为整体式结构、�/span>

1）控制部分：内装电气控制系统，以控制高压的升降、测量，试验的启动、停止，试验终止的判断，数据的显示等、�/span>

2）高压试验部分：由试验变压器、保护电阻、污染滴液系统及电极系统组成�?.工作区域装有带玻璃视窗的门，以便在试验过程中随时观察实验过程、�/span>

3）所有的电极、固紧装置以及与电极相连的装配件，如螺丝、垫圈、螺母及机械零件全部�?04不锈钢做成，防腐防锈、�/span>

ZLD-6000V高压漏电起痕试验�?/strong>相关标准９�/span>

评定在严酷环境条件下使用的电氓�/span>

绝缘材料耐电痕化和蚀损的试验方法

1�?/span>范围和目皃�/span>９�/span>

本标准叙述了在工频（48Hz�?2Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的两种试验方法、�/span>

方法1：恒定电痕化电压泔�/span>

方法2：逐级电痕化电压法

注：试验条件设计成使效应加速产生，但并没有模拟在使用中所遇到的全部情况、�/span>

对下列条款所述的试验设备而言，电痕在下电极起始。可采用两种判断标准确定试验终点、�/span>

判断标准A９�/span>

当高压回路中通过试样的电流超迆�/span>60mA时达到了终点。此时过电流装置切断电源、�/span>

注：该终点判断标准允许采用自动装置同时试验几个试样、�/span>

判断标准B９�/span>

当电痕达到离下电�?/span>25mm处的试样表面的标记时达到终点（见�?及图3b）、�/span>

单位为毫籲�/span>

国�/span>1带有固定电极用的孔的试样

�?/span>1：该终点判断标准需目测和人工控制、�/span>

�?/span>2：优先采用判断标准A。如有关材料规范要求时，可用判断标准B、�/span>

2�?/span>定义９�/span>

2.1

电痕track

绝缘材料表面因局部劣变而产生的局部导电通道、�/span>

2.2

电痕匕�/span>tracking

在绝缘材料的污染表面或其附近由于放电作用而产生电痕的过程、�/span>

2.3

电蚀捞�/span>electrical erosion

由于放电作用而使电气绝缘材料耗损、�/span>

2.4

电痕时间time-to-track

在规定的试验条件下，形成电痕所需要的时间、�/span>

3�?/span>试样９�/span>

3.1尺寸

平板斜面试样至少应是50mm��120mm。厚�?*�?mm。可使用其他厚度，但必须在试验报告中说明。试样应按图1所示钻有装电极的孔、�/span>

3.2制备

除另有规定外，试样表面应稍徵打磨。具体方法是将试样用金刚砂细砂纸加去离子水或蒸馏水打磨，直至试样整个表面湿润，干燥时呈现出均匀无光泽表面。如果未使用打磨，应在试验报告中说明清洗的方法、�/span>

判断标准B（见�?章）使用的试样，应在下电极上�?5mm处的两边上各作一个参考标记（见图1和图3b）、�/span>

4�?/span>装置９�/span>

4.1电气设备

电路原理图见国�/span>2a。由于试验是在高压下进行，因此一定要使用安全接地的安全栏。电路由下述组成９�/span>

S=电源开兲�/span>

VT=可变比调压器

T=高压变压�?/span>

R=串联电阻�?/span>

V=电压�?/span>

SP=试样

F=过电流装置，保险丝或继电�?/span>

国�/span>2a电路原理国�/span>

4.1.1电源频率丹�/span>48Hz�?2Hz，输出电压可调到�?kV，并稳定�?#177;5%，对于每个试样的额定电流应不小于0.1A。对方法1，优先采用的试验电压�?.5kV�?.5kV�?.5kV、�/span>

注：如果几个试样只用一个电源，则每个试�?*接有一个断路器或相类似的装置（�?/span>4.1.4）、�/span>

4.1.2在电源的高压边，每个试样串接一�?/span>200W、其电阻值偏差为��10%的电阻器。电阻器的电阻值从�?中选取、�/span>

�?/span>1

试验电压 kV	方法1中优先采用的试验电压倻�/span> kV	污染液流逞�/span> mL/min	串联电阻器的电阻倻�/span> k��
1.0�?.75 2.0�?.75 3.0�?.75 4.0�?.75 5.0�?.00	–�/span> 2.5 3.5 4.5 –�/span>	0.075 0.15 0.30 0.60 0.90	1 10 22 33 33

4.1.3读书准确丹�/span>1.5%的电压表1只、�/span>

4.1.4当高压回路的电流达到或超迆�/span>60mA持续2s时能动作的过电流延时继电器（见图2b）或任何其他装置、�/span>

接到电源开兲�/span>

（表示图2a中S（�/span>

Re=整流�?/span>

Tr=变压器（线圈300/900匝）

RI=继电器（2500��/1100匝）

C=电容器（200��F（�/span>

国�/span>2b示例：过电流延时继电器的典型电路（表示图2a中F（�/span>

4.2电极

所有的电极、固紧装置以及与电极相连的装配件，如螺钉，应该用不锈钢做成。电极装置如国�/span>3a所示、�/span>

注：每次试验之前应清洗电极，如有必要，则更换电极、�/span>

单位为毫籲�/span>

国�/span>3a电极装置

国�/span>3b试验装置，原理图

4.2.1上电极见国�/span>4所示、�/span>

4.2.2下电极见国�/span>5所示、�/span>

单位为毫籲�/span>

国�/span> 4上电极，0.5mm厚的不锈钡�/span>

国�/span> 5下电极，0.5mm厚的不锈钡�/span>

4.3污染涱�/span>

4.3.1除另有规定外，采用：

质量分数为（0.1��0.002�?分析纯NH₄Cl（氯化铵）和质量分数为（0.02��0.002�?异辛基苯氧基聚乙氧基乙醇（iso-octylphenoxypolyethoxyethanol），非离子型湿润剂配以蒸馏水或去离子水、�/span>

污染液在＇�/span>23��1）℃时的电阻率应为（3.95��0.05�?#937;��m、�/span>

污染液存放时间应不超过四星期。在每做一组试验以前均应检测它的电阻率、�/span>

4.3.2用大致尺寸如国�/span>6所示的八层滤纸夹在上电极与试样之间，储积污染液

国�/span>6过滤纸（每个上电极要月�/span>8张）

4.3.3污染液加入滤纸衬垫中，以使在加电压前，在上、下电极之间形成均匀的液流、�/span>

注：形成均匀液流的方法，一种办法是通过管子将污染液滴注入滤纸衬垫中，该管子可用不锈钢夹子夹在滤纸中间。另一种办法是以固定的液滴大小和每分钟一定的液滴数将污染液滴人滤纸衬垫中、�/span>

4.3.4污染液的流速与施加电压的关系见�?/span>1规定、�/span>

记时器的准确度约丹�/span>��1min/h、�/span>

注：例如，可采用1min脉冲记数器、�/span>

4.5深度觃�/span>

深度规的准确度为��0.01mm，探针的端部为半�?.25mm的半球形、�/span>

5�?/span>试验程序９�/span>

5.1试验的准夆�/span>

5.1.1除另有规定外，试验应在环境温度（23��2）℃下进行，每种材料试验五个试样、�/span>

5.1.2装试样时无光泽的试验面向下，使之与水平面戏�/span>45��角，如图3b所示。两电极之间相距�?0��0.5）mm、�/span>

注：每次试验都使用新滤纸衬垫、�/span>

5.1.3 首先将污染液注入滤纸村垫中以使滤纸充分湿润。调节污染液流速并按表1的规定校正流速。至少观察流�?0min，确保污染液在两电极间的试样表面上稳定地流下，污染液应从上电极的轴孔处流出而不从滤纸的旁边或顶部溢出、�/span>

5.2 施加电压

5.2.1 方法1：恒定电痕化电压泔�/span>

在污染液以表1规定的流速均匀流下时，合上开关，并将电压升到2.5kV�?.5kV�?.5kV中一个较为合适的电压值，并开始记时，应保持电压恒�?h、�/span>

如果还需要在更高或更低的电压下试验，则对于每一个优选的试验电压再另取一组五个试样进行试验、�/span>

恒定电痕化电压为五个试样经受6h后均无破坏的**电压、�/span>

材料按如下分级：

1A0�?B0级：

按照�?/span>1章判断标准A或判断标准B�?.5kv下若任一试样�?h以内破坏９�/span>

1A2.5�?B2.5

如果五个试样均能经受2.5kV电压6h而且如果�?.5kV下任一试样�?h以内破坏９�/span>

1A3.5�?B3.5�?/span>

如果五个试样均能经受3.5kV电压6h而且如果�?.5kV下任一试样�?h以内破坏９�/span>

1A4.5�?B4.5�?/span>

如果五个试样均能经受4.5kV电压6h、�/span>

在每种情况下都应报告**蚀损深度、�/span>

5.2.2方法2：逐级电痕化电压法

选择一个其值为250V倍数的起始电压，从起始算起，使得在第三级电压之前，不发生按第1章判断标准A（电流超�?0mA）的破坏（可能需要做一次预备性试验）。在污染液以规定的流速均匀流下时，合上开关并升高电压到选定的值，保持该电�?h，以后每小时�?50V逐级增加电压直至发生按判断标准A的破坏，并记录下来。当电压升高时，污染液流速和串联电阻器的电阻值也应按�?的规定增加、�/span>

逐级电痕化电压是五个试样经受1h后均无破坏的**电压、�/span>

材料按如下分级：

2Ax级，这里x为被试材料耐受�?*电压，用kV表示、�/span>

�?/span>1：必然会出现显著的闪烁现象，如果没有，则应仔细检查电路、污染液流动情况和污染液电阻率、�/span>

闪烁是指施加电压几分钟内，在下电极齿的正上方出现小的黄色到白色（有整材料偶尔出现蓝色）的电弧、�/span>

尽管�?终发生稳定小的光�?/span>“热点”之前，放电可能从一个齿跳到另一个齿，但这些放电基本上是以连续方式进行。这些“热点”会烧坏试样表面，且可能*终导致电痕化破坏。在两电极间的试样表面快速移动的放电可能不会导致电痕化、�/span>

显著的闪烁现象也可用阴极射线示波器观察，可以从与过电流装置串联的电阻器（例如330���?W两端取得信号，正常的闪烁可以从每半周期的连续、但不均匀和中断的电源频率电流波形中观察到、�/span>

�?/span>2：在电痕到达上电极以前，�?0mA电流流经导电的电痕和保留在试样表面的电解液流时，过电流装置应动作、�/span>

�?/span>3：蚀损深度应在刮去或用其他方法除去分解的绝缘物和碎片后测量。注意不要去掉未受损坏的试验材料、�/span>

6�?/span>试验报告９�/span>

高压漏电起痕试验�?/strong>试验报告应包括：

6.1高压漏电起痕试验�?/strong>被试材料的型号和名称

6.2高压漏电起痕试验�?/strong>试样的详细说明：制备和尺寸，清洗方法和所用的溶剂，试样表面（如果需要）及预处理，还应报告试样厚度、�/span>

6.3高压漏电起痕试验�?/strong>试样相对于电极的方向（即纵向、横向、斜向等）、�/span>

6.4高压漏电起痕试验�?/strong>施加电压方法及采用的终点判断标准、�/span>

6.5高压漏电起痕试验�?/strong>根据�?/span>5.2.1条和5.2.2条分级、�/span>
