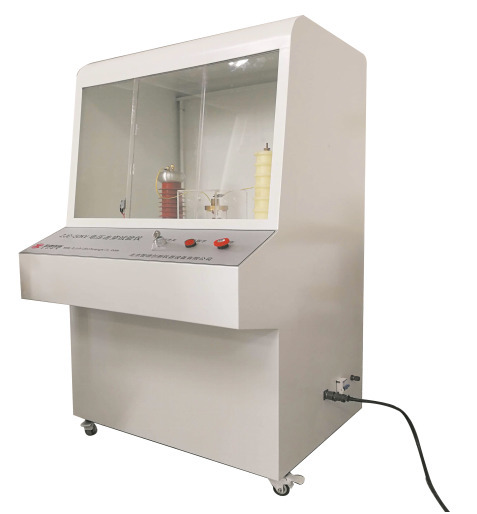

机台型号：ZJC-100KV垊�a>固体绝缘材料电气强度试验朹�/strong>

一、配置清单：

主机 1�?/p>

变压�?�?/p>

调压�?�?/p>

传感�?�?/p>

步进电机1�?/p>

PLC控制模块1奖�/p>

放电系统1奖�/p>

电流模块1奖�/p>

电压模块1奖�/p>

无线接收器（无线蓝牙�?�?/p>

数据处理系统一奖�/p>

计算�?台（联想启天M2300-B001（�/p>

打印�?台（惠普1112彩色喷墨打印机）

试验软件1奖�/p>

无线接收�?�?/p>

A/D转换�?�?/p>

电极支架 1奖�/p>

25mm电极2�?/p>

75mm电极1�?/p>

油槽 1�?/p>

绝缘手套1友�/p>

绝缘胶垫2*1籲�/p>

随机文件1奖�/p>

二、试验软件：

1、在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性、�/p>

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数、�/p>

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果、�/p>

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果、�/p>

5、可设置操作口令，做到专机专人操作，避免无关人员误操作、�/p>

三、试验方式：

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

四、主要技术要求：

1、设备输入电压：交流 100KV (普通试验室电源均可兼容)

2、试验电压方式：交流 0--100 KV ；直� 0--100 KV：�/p>

3、电器容量：10KVA;

4、试验方法：0-100KV全量程可谂�

5、击穿及耐压试验升压速率�?0V/S-5KV/S

6、试验方式： �?直流试验�?、匀速升� 2、阶梯升� 3、耐压试验

7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源、�/p>

8、漏电电流选择�?�?00 mA可由计算机软件自由进行设定、�/p>

9、本仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式、�/p>

10、支持短时间内短路试验要求�?其它同类产品无此功能)

11、一次试验可以同时做5个试样�?同类产品一次试验只能做一个试�?

12、电压测量误差：� 2＄�/p>

13、试验电压连续可调：0-100 KV

14、耐压时间设定� 0-6小时(可通过软件连续设定)

15、九级安全防护措施：

(1) 超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保抣�/p>

(5)软件误操作保抣�/p>

(6)零电压复位保抣�/p>

(7)试验结束放电保护

(8)独立保护接地

(9)试验完成后电磁放甴�/p>

五、符合标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法《�/p>

2、GB1408.2-2006《绝缘材料电气强度试验方�

�?部分：对应用直流电压试验的附加要求《�/p>

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法《�/p>

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法《�/p>

六、安全保护功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压�?00KV测试设备高压电极距离试验箱壁�?近距离大�?70mm�?0KV测试设备高压电极距离试验箱壁�?近距离大�?50mm，试验时即使人接触箱壁也不会有危险、�/p>

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控、�/p>

3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等、�/p>

4、直流试验放电报警功胼�在设备做完直流试验时，当开启试验门时设备会自动报警，直至使用设备上的放电装置放电后报警会自动取�?(注：因为直流试验后不放电会危险到人安全，不能直接拿取电极，起到提醒使用人员放电以免造成伤害)、�/p>

5、试验放电装置，电磁铁自动放电放置、�/p>

七、用途：

ZJC-100KV固体绝缘材料电气强度试验朹�/strong>可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠、�a>固体绝缘材料电气强度试验朹�/strong>由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据、�/p>
