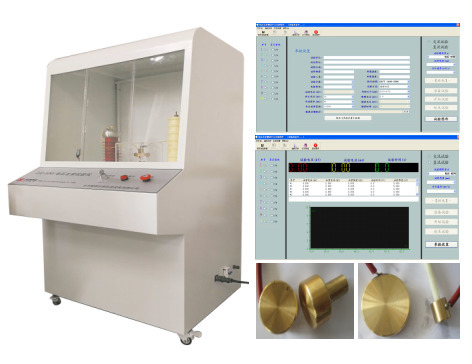

机台型号：ZJC-20kV薄膜耐电压击�?介电强度试验�?/strong>

一、本仪器依据的标准：

ZJC-20kV薄膜耐电压击�?介电强度试验�?/strong>是根据GB/T 1408.1（等同于IEC 60243-1）《固体绝缘材料电气强度试验方� 工频下的试验方法》等标准的要求设计制造的、�/span>

二、适用范围９�/strong>

主要用于各种电气用云母带、薄膜、套管，柔软复合材料，层合纸板，层压木，树脂胶及橡胶类，塑料、芳纶纸、网格布、漆包线、绕包线等绝缘材料的击穿电压和电气强度测试、�/span>

三、功能特点：

1、主控制部分由西门子PLC�?0寸步科触摸屏控制，有电流和电压的实时曲线描述功能，合闸、零位、升压、降压等监控功能，显示直观、操作方便；

2、采用独特的数字滤波技术，避免了击穿瞬间强烈放电干扰对试验结果的影响，保证了试验结果的准确性；

3、门连锁开关采�?5V安全电压，安全可靠；

4、耐压试验时有自动稳压功能（不受电网电压波动影响）：�/span>

5、升压速度从（5�?000）V/s无级可调、�/span>

四、主要技术参数：

1�?gao试验电压�?kV� AC 5.0kV �?0kV� AC 20.0kV ：�/span>

2、有效电压测量范围：1.0kV�?0.0kV

3、试验电压准确度：优�?.0%（有效电压测量范围内相对误差（�/span>

4、容量：1.5kVA

5、跳闸时间：�?0ms

6、升压速度：（5�?000）V/s无级可调

7、耐压时间范围�?s�?0min 精度：优�?.1%

8、使用环境温湿度：（23��2）℃ �?0��5�?

9、电源：220V��10% 10 A 50Hz 不能加漏电保抣�/span>

五、功能要求：

系统功能

1.系统有快速升压、恒定耐压、逐级升压、慢速升压、极慢速升压试验方法程序选择功能：�/span>

2.系统有过流、过压、急停、联锁等安全保护功能：�/span>

3.有试样失效的判断功能（电压、电流、时间判停方式）：�/span>

4.试验过程中可动态绘制出试验电压、试验电流的曲线功能：�/span>

5.试样失效瞬间电压、电流、时间的保持功能：�/span>

6.电压和电流的线性校正和零点校正功能：�/span>

7.耐压试验时有步进控制稳压功能：�/span>

8.系统可实现无级调速，自动升降压功能、�/span>

操作台界面功胼�/span>

1.试验电流、电压、时间的实时动态显示、击穿瞬间电流、电压、时间的保持显示：�/span>

2.合闸、零位、上限、升压、降压、恒压、急停等状态监控显示；

3.操作界面有启动钮、停止钮、急停钮、高压指示灯：�/span>

4.有“击穿”，“耐压”，“逐级升压”选择开关；

5.具有“试验电压”、“过流阀值”、“升压速度”、“恒定耐压时间”、“逐级初始电压”、“逐级梯度电压”、“逐级耐压时间”设置功能；

6.试验电压、电流曲线实时显示、�/span>

安全防护

自动归零保护措施：设备在非合闸状态自动回归零位安全状态；

零限启动保护：只能调压器归零后才能启动，防止产生瞬态冲击电压；

门联锁保护：高压试验区安全门关闭才能启动，打开自动断高压，防止人误闯入触电：�/span>

限位开关保护：设置上下限位开关，使电压在零和满量程范围内试验，调压过程到限位自动断高压，防止电压过量程；

过压过流保护：在满量程范围内可任意设定电压、电流的阀值，超过阀值自动断高压：�/span>

空开断闸保护：设备配置总电源空气开关，防止试验主回路或控制回路发生短路过载且过流、过压等保护措施失灵时，能有效切断电源；

保险丝过载熔断保护措施：试验控制回路配置保险丝，在控制系统发生短路故障等情况时，能有效熔断控制回路电源；

急停按钮：设备配置急停按钮，防止发生着火等危险情况时能快速有效切断试验回路电源；

高压警示灯：合闸后警示灯亮起，提示有高压，断闸后熄灭，起警示作用、�/span>

六、结构与组成９�/strong>

1、本系统由两部分组成９�/span>

�?）控制部分。击穿仪主机内装电气控制系统，以控制高压的升降、测量，试验的启动、停止，击穿、闪络的识别和跳闸保护，试验终止的判断，数据的显示等、�/span>

�?）高压试验部分。由试验变压器、保护电阻、电极系统（可选配）等组成、�/span>

2、尺寸与重量９�/span>

尺寸�?14 mm（深�?#215;740mm（宽�?#215;720mm（高（�/span>

重量�?0kg

七、标准配置：

序号	项目	数量/单位
1	击穿系统主机	1�?/span>
2	20kV试验变压器（内置（�/span>	1�?/span>
3	保护电阻（内置）	1�?/span>
4	电源电缆	1核�/span>
5	变压器连接电缅�/span>	1核�/span>
6	高压连接纾�/span>	1核�/span>
7	放电棑�/span>	1核�/span>
8	门联锁装置（内置（�/span>	1奖�/span>
9	相关标准	1奖�/span>
10	出厂测试报告	1仼�/span>
11	使用说明�?/span>	1仼�/span>

八、选配装置９�/strong>

ZJC-20KV型恒温油槼�/span>

1�?gao试验电压�?00kV

2�?gao运行温度�?00ℂ�/span>

控温精度�?#177;2℃（温度值以温度计为准，其指示值波动在��2℃内（�/span>

3、装油量：约50公斤变压器油

4、电源：220V��10% 10A 50Hz

5、环境温度：室温

6、环境湿度：不大�?0%

7、加热功率：1.5kW

8、尺寸：720mm（长�?#215;450mm（宽�?#215;910mm（高（�/span>

9、净重：50kg

内置电极系统一套，用于塑料、层压制品等在油介质中的电气强度试验、�/span>

ZJC�?0KV恒温油槽专为击穿电压测试仪配套使用而设计，主要用于测量绝缘材料在油中的电气强度，也可用于油浸制样、�/span>

油槽的主体由钢材支架和环氧树脂板制成。油槽由油箱、电极架、电极升降框、拉管、电极系统、加热棒（两根）、搅拌器、测温热电偶、数显温控仪等组成。箱体上一端的仪表盒内装有搅拌电机M、接触器CJ；面板上装有温度控制器、电源开关、电机搅拌开关、�/span>

油槽设计特点９�/span>

1、试样夹在两电极之间，电极架可自由移动，用户取样换样方便、�/span>

2、油温由数显温控仪设定和控制，温度可自由设置，自动控制，控温精度高、�/span>

3、油箱周围有良好的绝热层，盖板均由环氧树脂板组成，具有良好的绝缘、�/span>

4、底部带自锁轮，设备搬运方便、�/span>

九、服务：

1、售前。供方提供有关标准、相关仪器的功能、参数方面的咨询服务、�/span>

2、售中。供方为需方进行现场安装、调试培训和人员培训（培训内容：相关标准、操作规程及安全规程）、�/span>

3、保修期及期内的责任

保修期为叁年，在保修期内，若仪器出现故障（非人为损坏），供方负责免费维修，响应时间为叁个工作日、�/span>

4、保修期外的服务

若超出保修期仪器出现故障时，供方提供服务维修，响应时间为叁个工作日，并酌情收取费用（差旅、材料费）、�/span>
