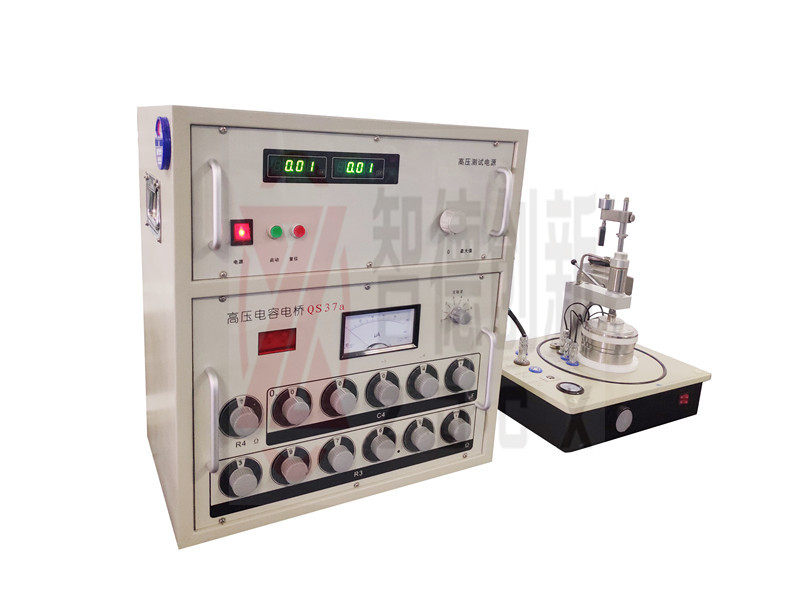

QS37a介电常数测定�?/strong>

一、简介：

QS37a垊�/span>介电常数测定�?/strong>是本公司推出的新一仢�a>介电常数测定�?/strong>，主要用于测量高压工业绝缘介�?/span>损耖�/span>角的正切值及电容量。其采用了西林电桥的经典线路，主要可以测量各种绝缘材料在工频高压下的介质损耗（tg��）和电容量（C）及介电常数(��)、�/span>

二�?/span>符合标准９�/span>

GB/T1409-2006测量电气绝缘材料在工频、音频、高�?包括米波波长在内)下电容率和介质损耗因数的推荐方法.

GB/T5654-2007液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量.

丈�/span>�?/span>仪器特点

1、桥体内附电位跟踪器及指零仪，外围接线极少、�/span>

2、电桥采用接触电阻小，机械寿命长的十进开关，保证测量的稳定性、�/span>

3、仪器具有双屏蔽，能有效防止外部电磁场的干扰、�/span>

4、仪器内部电阻及电容元件经特殊老化处理，使仪器技术性能稳定可靠、�/span>

5、仪器内�?00pF标准电容器及5000V数字式高压测试电源、�/span>

囚�/span>、技术指栆�/span>９�/span>

1、测量范围及误差

本电桥的环境温度丹�/span>20��5℃，相对湿度�?0%-80%条件下，应满足下列表中的技术指示要求、�/span>

�?/span>Cn=100 pF�?/span>R4=3183.2�?#937;）时９�/span>

测量项目	测量范围	测量误差
电容量Cx	40pF�?0000pF	��0.5% Cx��2pF
介损损耗tg��	0-1	��1.5% tg��x��0.0001

�?/span>Cn=100 pF�?/span>R4=318.3�?#937;）时９�/span>

测量项目	测量范围	测量误差
电容量Cx	4pF�?000pF	��0.5% Cx��3pF
介损损耗tg��	0-0.1	��1.5% tg��x��0.0001

RY2A型固体绝缘材料测试电�?/span>

一、简介：

本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和玻璃等的相对介电系数＇�/span>��）与介质损耗角正切值（tg��）的测试。本电极主要用于频率在工�?0Hz下测量试品的相对介电系数�?#949;）和介质损耗角正切值（tg��）。本电极的设计主要是参照国标GB1409。本电极采用的是三电极式结构，能有效的消除表面漏电流的影响，使测量电极下的电场趋于均匀电场、�/span>

二�?/span>主要技术指栆�/span>９�/span>

环境温度９�/span>20��5ℂ�/span>

相对湿度９�/span>65��5%

高低压电极之间距离：0~5mm可调

百分表示值误差：0.01mm

测量极直径：50mm（表面积19.6cm2（�/span>

空极tg��：≤3��10-5

**测试电压９�/span>2000V

体积９�/span>��210mm H180mm

重量９�/span>6kg

RY2型固体绝缘材料测试电�?/span>

一�?/span>概述

RY2型固体绝缘材料测试电极制造成平板型带保护电极的三端式电容器，可以在加压、加温及抽真空条件下，配以高压电容电桥在工频电压下对各类固体绝缘材料（如聚苯乙烯，聚丙烯，电容纸等）的试品作介质损耗因数（tg��），相对介电常数�?#949;）的测量。配上高阻计还可测试体积电阻率（Pv�?

二�?/span>主要性能参数

高压电极直径与表面积：￠98mm(75.43cm2)

测量电极直径与表面积：￠50 mm(19.6 cm2)

电极材料：不锈钢1Cr13Ni9Ti

电极工作面：精面面磨

电极间距：不大于6mm

电极加热功率：约2*500�?/span>

电极**温度９�/span>200��C(配上FY120B型温控仪，精�?.1��)

加热时间９�/span> 30分钟

电极压力９�/span>0~~1.0Mpa连续可调

**测量电压９�/span>2000V�?0Hz

真空度：电极可抽真空臲�/span>3*10-2 Mpa

尺寸重量９�/span>镾�/span>*�?�?00 mm*300 mm*400 mm＋�/span>

重量９�/span>15Kg

测量液体９�/span>

FY120B型液体电极专用控温仪

一、简介：

FY120B型液体电极专用控温仪是新一代的绝缘油测量电极的专用控温智能化装置，可与国际通用的圆柱型绝缘油电极配套使用。保证绝缘油在规定时间内到达所需温度，并能恒定较长时间，以便通过高压电桥对绝缘油进行介质损耗因�?tg)、相对介电常�?r)进行精密测量。本产品温度显示采用内外温同时显示，加热控制采用两片单片机分别对内、外加热器进行加热控制。控制过程采用PID模糊逻辑控制，能彻底消除电网电压、环境温度变化等的影响，具有控温超调量小、控温速度快的优点。温度设置采用数字键盘输入方式，保证工作的安全、可靠、�/span>

二�?/span>使用条件９�/span>

1.环境温度�?�?0ℂ�/span>

2.相对湿度�?0�?5%

3.工作电压�?20V10%�?0HZ

4.测温范围�?�?99.9℃，误差1+0.1ℂ�/span>

5.控温范围９�/span>室温｝�/span>199.9℃，稳定度（1+0.1）℃

6.由室温加热至控温值：不大�?5min

7.加热功率:< 1000W（包括内、外加热器）

RY1型绝缘油介损测量电极（油杯）

一、简介：

RY1型绝缘油介损测量电极（俗称：油杯）是用于对各种电缆油，变压器油，电容器油等液体绝缘材料的介质损耗因数（tg��），相对介电常数(��r)和直流电阻率(p)的精密测量� RY1型绝缘油介损测量电极在原理和结构上参考了IEC标准，与在我国广泛应用的瑞士Tettex2930性能指标相似、�/span>本产品是一种带有屏蔽保护极，极间距离为2mm圆柱形空气电容器.它能有效地压抑和消除杂散电容影响，提高测量精�?当和本厂产品FY104型或FY120型测温控温以及加热器配合使用时还能十分方便地没量在规定温�?室温~150oC范围�?的介质损耗因数和介电常数、�/span>

二�?/span>主要技术指栆�/span>９�/span>

(1)两极空间距离�?mm

(2)空杯电容量：60��2pF

(3)**测量电压：工�?000V

(4)空杯tg��：≤5��10-5

(5)液体容量：约40mm3

(6)电极材料：不锈钢

(7)重量：约10kg

配置清单９�/span>

序号	项目	单位/数量	备注
1	QS37a高压电容电桥	�?span>/1	标配
2	RY2A垊�/span>固体测试电极	�?span>/1
3	连接线、电源线	�?1
4	说明书、保修卡、合格证	�?1
5	RY2垊�/span>固体加压、加温、真空条件下测试电极	奖�span>/1	选配
6	FY120B型液体电极专用控温仪	�?span>/1
7	RY1型绝缗�/span>液体介损测量电极（油杯）	�?span>/1
