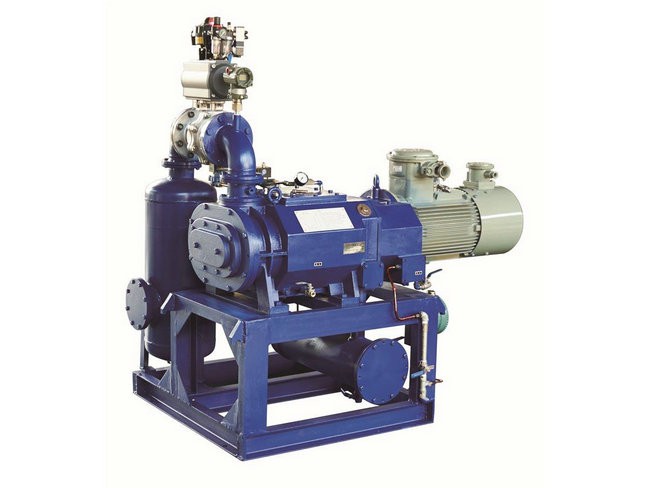

爪型干式无油真空泵工作原琅�br/> 爪型干式无油真空泵在泵腔内具有若干组相互啮合的爪型转子。转子与转子之间及转子与泵腔之间并不接触，留有微小的间隙，不用任何润滑剂，从而保证了清洁的真空环境。泵的结构采用多级转子串连的形式，每组转子分别位于不同泵腔做同步反方向运动。泵腔被爪型转子分隔为吸气腔和排气腔两部分。随着转子连续运转，进行循环的吸气排气过程，实现了泵连续抽气的目的、�br/> 爪型干式无油真空泵是一种转子为爪型的变容式干式真空泵，为正确使用和发挥设备性能，需要对其设备结构进行了解，以免出现操作失误的情况、�br/>　　爪型干式无油真空泵的结构，一般采用多级转子串联，或罗茨转子与多级转子串联的形式，组成多级爪型干式无油真空泵、�br/>　　四级泵腔依次串联，每级泵腔内各有一对共轭啮合，做同步反向运动的爪型转子、�br/>　　四级泵腔中的 一 及泵腔为吸气级，其吸气容积比后面三级大，形成级间压缩、�br/>　　四对转子装在二根平行轴上，轴由上下两端轴承支撑，泵腔级与级之间有隔板，隔板上有吸排气通道、�br/>　　电动机倒立安装，经过渡齿轮将动力传递到转子轴上，转子轴由一对同步时限齿轮带动及调整和固定转子的相位、�br/>　　转子之间及转子与泵腔内部留有微小缝隙，转子悬浮于泵腔使得过流部分无任何实质性接触摩擦，也不需要润滑，这就保证了爪泵可以长期稳定保持及限真空、抽速、压缩比不变，寿命长、�br/>　　综上了解，爪型干式无油真空泵的设备结构，从而不仅可更好的进行设备使用，同时还可更准确的了解设备结构，方便日后的维护和检查、�br/>
