天津智博联检测仪器销售有限公号/div>
首页 > 产品中心 > 其他 > 华银MJQB密封胶标准挤出器
产品详情

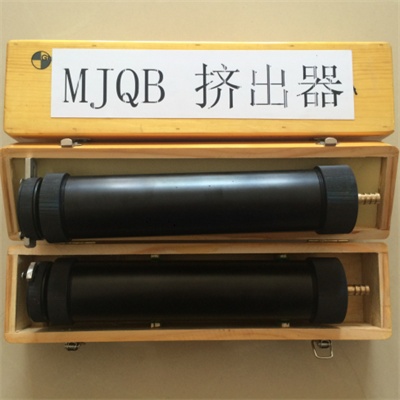

华银MJQB密封胶标准挤出器
认证信息
高级会员 2平/div> 称: 天津智博联检测仪器销售有限公号/b>
证:工商信息已核宝br /> 访问量:306072

时代TT300超声波测厚仪超声波测厚仪TT130大量程涂层测厚仪涂层测厚仪HY-200FA混凝土涂层测厚仪

智博?01-4AS大型电热鼓风烘箱,干燥箱智博?01-2AS300℃电热鼓风干燥箱智博?01-0AS高温电热鼓风干燥?烘箱电热鼓风干燥箱(烘箱?01-2ES
公司品牌
品牌传达企业理念

产品简今/div>

MJQ-A(B)建筑密封胶标准挤出器

标准挤出器是测定建筑密封材料挤出性的必备检测仪器之一

一、MJQ-A(B)建筑密封胶标准挤出器用逓

MJQ-A(B)型挤出器是根据GB/T 13477.3?002《建筑密封材料试验方 ?部分:使用标准器具测定密封材料挤出性的方法》标准设计天津华银制造的、/p>

它适用于测定单组分密封材料的挤出性及多组分密封材料的适用期、/p>

二、MJQ-A(B)建筑密封胶标准挤出器结构及原琅

挤出器主要由挤出筒、活塞、前后盖及孔板等组成(见附图)、/p>

它的工作原理是利用压缩空气在规定压力下从标准器具中挤出规定体积的密封材料。对单组分密封材料,以单位时间内挤出的密封材料体积报告其挤出性;对多组分密封材料,以绘图的方法报告其适用期、/p>

三、MJQ-A(B)建筑密封胶标准挤出器主要技术参数:

1. 挤出器的试验体积?50ml (MJQ-A??00ml (MJQ-B?、/p>

2. 挤出孔的直径?#934;2mm?#934;4mm?#934;6mm?#934;10mm共四种、/p>

需另配制压缩空气源其压力保持在?00?2.5)KPa;恒温箱??2)℃;玻璃量?000ml ;秒表:精度0.1;天平:感量0.1g 、/p>

四、MJQ-A(B)建筑密封胶标准挤出器使用方法:

1.一般规宙/p>

a. 根据相关产品标准的规定或各方面商定选择挤出筒的体积和挤出孔的直径、/p>

b. 在不同温度下测试处理过的试样时应使用相同体积的挤出筒和相同直径的挤出孔、/p>

c. 待测试样所用器具在标准试验条件温度?3?2)℃,相对湿度(50?5?或(5?2)℃的温度下放置8小时、/p>

2.单组分密封材料挤出性的测定9/p>

将图示中的活塞和活塞环装在一起,放入挤出筒中,活塞环的一侧朝向挤出孔。将试样填入挤出筒中,注意请勿混入空气,将填满的试样表面修平,然后将前盖、滑板、孔板及后盖装在挤出筒上、/p>

使滑板处于关闭状态,将组装好的挤出器与空气压缩机连接。使挤出器置于(200?2.5)Kpa的空气压力之下。在整个过程中保持压力稳定、/p>

测试之前先挤出(2~3)cm长的试样,使试样充满挤出器的挤出孔、/p>

以(200?2.5)Kpa的压缩空气一次挤完挤出器的试样,同时用秒表记录所需时间。根据挤出筒的体积好所用的挤出时间计算试样的挤出率(ml/min)精确到1ml/min、/p>

3. 多组分密封材料样品的试验方法分(A法或B法)、/p>

A 法:将蒸馏水倒入带刻度的量筒中,读出水的体积,以?00?2.5)Kpa的压缩空气从挤出筒中往盛有水的量筒中挤出大?0ml试样,记下所用时间,同时读出量筒内水的体积增量记作试?*次挤出体积(ml),**次挤出应在各组分开始混合后15min时进行。天津华银仪器对上述操作至少重复三次,即每隔适当时间挤出大约50ml试样,记录每次挤出时间和挤出试样的体积,计算各次挤出率(ml/min)。描绘出混合各次挤出时间间隔与挤出率的曲线,读取产品标准规定或各方面商定的挤出率所对应的时间,即为适用期、/p>

B 法:以(200?2.5)Kpa的压缩空气从挤出筒中挤出试样至天平上,挤?0g~100g记录挤出时间秤取挤出试样的质量,精确?.1g。然后每隔适当时间重复一次,**次挤出应在组分开始混合后15min时进行。上述操作至少应重复三次,计算各次的挤出量(g/min),根据试样的密度计算各次挤出率(ml/min)按A 法规定求得适用期(h)、/p>

五、MJQ-A(B)建筑密封胶标准挤出器保养与注意事顸

1.每次测量后应将挤出器每个零件清洗干净、/p>

2.每次测定过程中要装正活塞环与活塞并注意不要磕碰、/p>

3.每次测定将试样填入挤出筒时注意请勿混入空气及其他杂质、/p>

  • 推荐产品
  • 供应产品
  • 产品分类
