QSX-07弯折?/span>
一、概述：
弯折仪是天津华银根据标准GB12952-2003《聚氯乙烯防水卷材》?/span>GB12593-2003《氯化聚氯乙烯防水卷材》?/span>GB18173.1-2000《高分子防水材料?/span>1部分片材》?/span>GB18173.3-2002《高分子防水材料?/span>3部分遇水膨胀橡胶》?/span>JC/T645-1996《三元丁橡胶防水卷材》?/span>GB/T16777-1997《建筑防水涂料试验方法》?/span>GB/T19250-2003《聚氨酯防水涂料》设计制造的弯折仪适用于聚氯乙烯防水卷材；高分子防水卷材；改性再生橡胶防水卷材；高分子防水涂料以及聚氨酯防水涂料的低温弯折试验和低温柔性试验、/span>

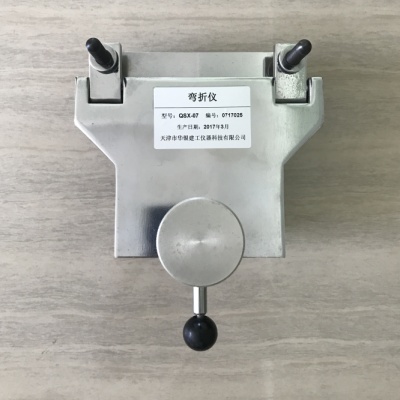

二、仪器构成：
弯折仪主要由金属材料制成的上下平板，转轴和调距螺杆等组成，平板间距可任意调节、/span>
三、使用方法：
1、在标准环境下，用测厚仪测量试样的厚度，试样的耐厚面应无明显缺陷、/span>
2、在试样的横向和纵向各取100*50/50*100mm试样两块、/span>
3、将试样的耐候面朝外弯曲180，使50mm宽的边缘重合齐平，并确保不发生错位，可用固定夹或订书机或10mm宽胶布将边缘固定、/span>
4、将弯折仪的上下平板间距调到试样厚度的三倍后，将弯折仪上平板翻开，将同一方向的两块试样放在弯折仪的下平板上，重合的一边朝向转轴并与刻度线放齐、/span>
5、将弯折仪连同试样放入低温箱内，在规定的温度下保?/span>1h，然后在1s之内将弯折仪上平板压下，达到所调间距位置，保持1s，将试样取出、/span>
6、待回到室温后，观察试样弯折处是否有裂纹，或用放大镜观察试样弯折处受拉面是否有裂纹、/span>
四、结果评定：
两块（或三块）试样均不断裂或无裂纹时，评定为无裂纹、/span>
注：以国家标凅/span>GB12952-2003《聚氯乙烯防水卷材》为例。其他材料使用方法应参照其相应国家标准或行标中的试验方法进行、/span>
