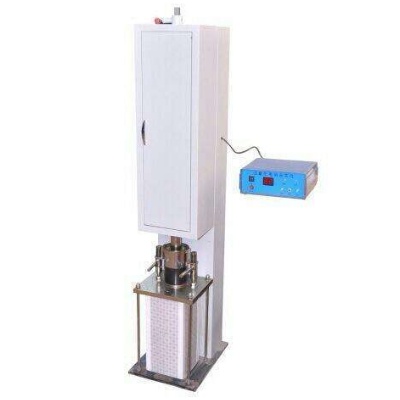

MDJ-IIA马歇尔电动击实仪
一、MDJ-IIA马歇尔电动击实仪概述９/strong>
依据标准：JTG E20-2011《公路工程沥青及沥青混合料试验规程《/p>
产品用途：制作沥青混和料试件，适用101.6毫米?#934;152.4毫米圆柱体试件的成型、/p>
二、MDJ-IIA马歇尔电动击实仪主要特点９/strong>
1、能实现自动计数，自动击实，自动停机、/p>
2、带有挂锤座，和手动提把，可以轻松的提锤、/p>
3、半自动型压模装置，取放模更方便、/p>
4、一体式锤头，不会脱落，不会砸断，开裂、/p>
5、小型马歇尔试模与大型马歇尔试模可以通用、/p>
三、MDJ-IIA马歇尔电动击实仪主要技术指标：
1、落距：?571.5）mm
2、击实速度?05?刅/p>
3、击实预置数 0?99欠/p>
4、锤重：10210g10g 45369g
5、试模筒直径?52.4mm 101.6mm
6、外形尺寸：670X570X1800mm
7、重量：175Kg
8、电源电压：380V
9、功率：370W
9、环境温度：5?0ℂ/p>
10、环境湿度：?5?/p>
四、MDJ-IIA马歇尔电动击实仪功能一览表９/strong>
型号 MDJ-IIA MDJ-IIB MDJ-IIC
试件规格 101.6mm 152.4mm 101.6mm + 152.4mm
锤质 45369g 10210g10g 45369g ?0210g10g
标准马歇尔击实仪
适用101.6㎜试件。数显全自动控制。标准击实锤重：45369克。落锤高度：457.2毫米1.5毫米。试模筒直径?#934;101.6毫米、/p>
大型马歇尔击实仪
适用152.4㎜试件。数显全自动控制。大型击实锤重：102109克，落锤高度?57.2毫米2.5毫米。试模筒：直?#934;152.4毫米、/p>
五、MDJ-IIA马歇尔电动击实仪结构组成及电器原理：
仪器由机械传动与控制仪表两部分组成，机械传动机构为电机、减速器、链条驱动，电机带动减速器、减速器带动链轮转动，链条上的挡块在运动中带动标准击锤沿导杆向上运动，当重锤碰上斜楔块时，重锤与链条上的挡块脱开，重锤沿导杆自由下落击实试件。电路控制采用集成电路，可预置计数器，计数器可在1~999范围内任意选取，并有记忆功能。仪表面板上设有预置开关、数码显示，装有启动、停止、复位按钮。击实仪可按事先设定的击实次数自动击实，达到设定值时自动切断控制电路，并关闭电机。仪器的机械传动与控制分为两部分，以提高整机的可靠性。为确保击实仪的工作安全可靠，击实仪的所有传动部件及重锤均安装在机壳内，并有一个安全操纵杆，当试模正在装入或取出时可使击实压头不能落下、/p>
六、MDJ-IIA马歇尔电动击实仪使用方法:
（一）马歇尔电动击实仪功能键用途和使用方法９/p>
功能键试验：
1、 " "键：用于对击实次数的预置数进行增减设置系统默认值为98次、/p>
2、“工?键：在完成预置数的设定后，按下此键，系统即进入工作状态，此时锤体在电机的作用下，以一定的高度作反复自由下落。工作显示窗口对锤体下落的次数进行加法累计，直至达到预置数后自动停机，从而完成对试件的制作、/p>
3、“暂?键：在“工?键按下后，可以暂时停止对试件的击实工作，再按“工?键，又可以在原击实次数的基础上继续工作、/p>
4、“停?键：在工作或暂停的过程中，按下此键可停止对试件的击实工作，同时清零工作显示窗口，系统进入下一轮工作的准备状态、/p>
（二）马歇尔电动击实仪使用方法：
1、将马歇尔电动击实仪按要求安装在混凝土的平整地面上，调好水平固定、/p>
2、按通电源后，按下on键，操作板灯亮，预置显示窗口显示98，按功能键提示设置数字。设置完成后，按下“工?键，并接着按下“暂?键，看链条旋转方向是否为逆时针方向，如上则三相电源相序连接正确，否则应调节三相电源的任意两根即可、/p>
3、马歇尔电动击实仪试机，打开前门，提起击锤总成总成上有一深槽，当深槽与搁锤板平行时，将搁锤板推入槽内，此时击锤总成被搁锤板托住停止上下滑动（装料时一定要将击锤放稳，以免发生意外）、/p>
4、将击锤总成提住，推开搁锤板，轻轻将击锤总成落入试模筒内（试机时试筒内一定要放泡沫等软物，以免损坏仪器）、/p>
5、按规范将拌好的试料放入试模筒中（详见JTG E20-2011《公路工程沥青及沥青混合料试验规程》方法制作）、/p>
6、放下击锤总成，关上前门，预置击数，按动“工?键，仪器工作（工作显示为加法累积记数），当“工?键窗口工作达到预置数时，自动停止工作、/p>
7、提起击锤总成固定好，转动压紧手柄，取出试模筒，换向后压紧，再击实另一面、/p>
8、后续试件击实，重复上述操作程序、/p>
9、在工作中若发现异常情况，需要紧急停机，可按“暂停”键，击实就会立即停止；需继续工作，只要按下“工?键，仪器就会继续工作，直到规定次数停机、/p>
10、工作完毕，必需对仪器进行清理保养、切断电源、/p>
七、MDJ-IIA马歇尔电动击实仪注意事项９/strong>
1、马歇尔电动击实仪应?℃至35℃之间，相对湿度不高?0%的环境下工作。（防潮，以免电器发生故障）
2、马歇尔电动击实仪应保持清洁，摩擦部件间应经常加机械油保持润滑，每次试验结束应将仪器各部位擦洗干净，并给以必要的保养、/p>
3、传动部分的链条和击锤滑块导杆上应加少许机械油进行润滑，保证传动灵活、/p>
4、马歇尔电动击实仪出现异常情况，应立即停机检查，故障排除后方可继续使用、/p>
5、工作中若出现计数不正常，检查传感器探头与提锤块上的磁铁距离是否过大（一般在2mm左右），可进行调整（此距离出厂前已调好）、/p>
6、链条较松时，可打开后盖，松开链条轴座上的四根紧固螺栓，调整上端拉紧螺栓加以张紧（松紧适中），*后再把四根紧固螺栓拧紧就可以了、/p>
