测试级底杏/strong>
测试级马口铁９/strong>
涂料的性能检测（附着力、硬度、冲击、柔韧性、弯曲、干燥时间）时涂膜都要求制备在马口铁板上，而马口铁表面镀锡量、硬度及表面处理是影响检测结?主要因素：/p>
150*70*0.3mm?00?箱）
120*50*0.3mm?00?箱）
120*25*0.3mm?00?箱）
测试级钢板：
钢板作为一种必要的试验底材，被广泛用于工业涂料的多种性能测试、/p>
150*70*0.5mm?80?箱）
150*70*0.8mm?80?箱）
150*70*1mm?80?箱）
120*50*0.5mm?00?箱）
120*50*0.8mm?00?箱）
250*150*1mm?5?箱）
测试级铝板：
符合GB3880规定的技术要求，表面处理按GB9271要求用溶剂清洗法或铬化处理、/p>
150*70*1mm?80?箱）
120*50*0.8mm?00?箱）
150*70*0.8mm?80?箱）

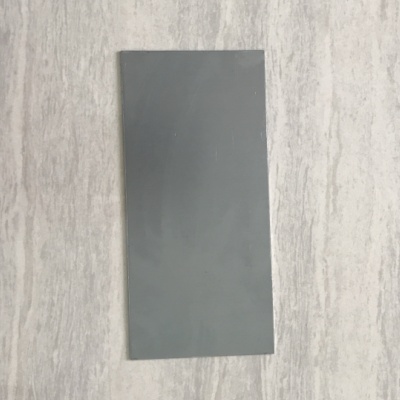

无石棉水泥板９/strong>
因不含石棉，表面容易处理，容易形成均一且附着好的涂层，质量轻方便携带，故主要用于建筑涂料色板制作，也可用做建筑涂料检测（只限于相对试验）、/p>
150*70*5mm?00?箱）
300*200*5mm?00?箱）
430*150*5mm?00?箱）
埃特板：
150*70*5mm?00?箱）
300*200*5mm?00?箱）
430*150*5mm?00?箱）
石棉水泥板制作涂料样板的方法９/strong>
建筑涂料中很多试验都需要把涂料制备在样板上再进行检测，所以制作试样板就成为了基本的入门准备工作，板材的种类有石棉水泥板、无石棉水泥板、马口铁板、埃特板、测试级铝板、测试级钢板等较为常见，今天我们重点讲一下石棉水泥板，根据名字来解读就是用水泥与石棉纤维通过特殊工艺合成、/p>
制作石棉水泥试样板需要用?毫米厚的石棉水泥板，六十目的磨砂纸与一百二十目的磨砂纸?20微米以内线棒涂布器一套，精度零点一克的天平一台，毛刷，刮刀，涂刮器等仪器，准备好了上述物品之后，开始制作试样板，首先用60目磨砂纸对样板进行初次磨光，再用120目磨砂纸对其进行精细打磨，目的是让板面光滑平整，然后清理掉板上的因打磨而产生的灰尘，样板准备好了再来看看涂料，检查涂料的物理状态，此时的涂料和豆浆差不多，如果涂料面层起皮了，那就把起皮的部分弃掉不用，剩下的搅拌均匀以后，观察其物理状态是否还会呈现出不均匀的状态，如果仍然出现那么应该重新取样，然后用线棒涂布器在石棉水泥板上从一端向另一端均匀的推动涂料，使之形成涂层?后养护七天即可、/p>
涂料耐水性试验怎么做：
涂料耐水性试验方法有两种，一种是试板浸水试验法，另一种是浸沸水试验法；我们先来谈一下准备工作，涂料是均匀的涂在底板上的，底板采用平整的无可见明显裂纹的马口铁，尺寸一般选择120*25*0.3毫米，然后浸水用的水要使用蒸馏水，还要准备一个盛放水的水槽，将涂料涂在马口铁上之后要开始养护工作，**能在华银标准恒温恒湿养护箱中养护，养护完成后用天津市华银建工仪器科技有限公司生产的涂层测厚仪进行涂层厚度测量，达到要求后开始耐水性试验、/p>
先将蒸馏水倒入水槽，水槽要恒温?3摄氏度并一直保持，将三块带有涂层的马口铁板放入水槽，并且要大部分浸入蒸馏水中，一定时间后取出马口铁并用滤纸将其水分吸干后，观察涂层浸水的部分与未浸水的部分是否有颜色或物理现象产生异常，并记录异常恢复的时间间隔、/p>
而浸沸水试验法跟上面说的程序基本一致，主要就是将水槽中的蒸馏水一直保持在沸腾状态，结果的评定也是同一种方法、/p>
