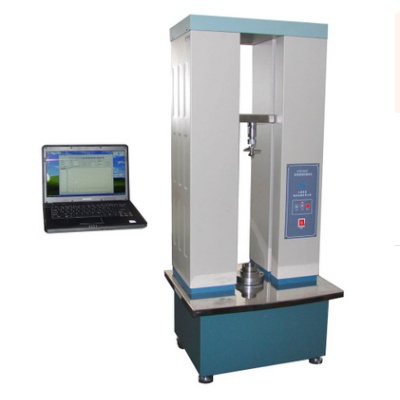

SYD-0624改性沥青粘韧性测定仪
一、SYD-0624改性沥青粘韧性测定仪主要技术特点：
1、本仪器兼容交通行业和石化行业两个试验标准的要求，拉伸长度可选择300mm?10mm；拉伸试验机运行平稳可靠，测量精度高、/p>
2、自主研发的试验检测软件，能自动绘制打印“粘韧性试验荷重的变形曲线”和自动计算沥青的粘韧性、韧性，对于研究不常见的“粘韧性试验荷重的变形曲线”，还允许研究者对韧性切线合理修正、/p>
3、本仪器的试验和测试结果计算，均可通过操作笔记本电脑完成，使用极其方便、/p>
4、控制面板设计简洁，通过面板上的上行键、下行键、停止键，也可方便的操作试验，完成测试，笔记本电脑则自动完成测试结果的计算、/p>
5、配置A4打印机（选配），可以自动绘制打印“粘韧性试验荷重的变形曲线”和沥青的粘韧性、韧性数值、/p>
6、仪器设计先进，制作考究，外形精美，操作简便，具有高档仪器?*气质，是相关施工、监理、科研单位和大专院校的理想选择、/p>
本仪?*的特点是：用笔记本电脑操作和控制试验的全过程，实现沥青粘韧性的全自动检测、/p>
二、SYD-0624改性沥青粘韧性测定仪主要技术参数及指标９/strong>
1、拉伸速度?50010)mm/min：/p>
2?*加载能力?000N：/p>
3、拉力非线性误差：?.5％；
4、拉力采样间隔：0.5mm：/p>
5?*拉伸长度?10mm：/p>
6、供电电源：AC?2010％）V?0Hz：/p>
7、整机功耗：不大?00W：/p>
8、外型尺寸：520?#215;400?#215;1220㎜（?#215;?#215;高）、/p>
三、SYD-0624改性沥青粘韧性测定仪安装调试操作规程９/strong>
1、仪器应放置在通风、干燥处，且置于坚固、平整的实验室地坪上。调节水平调节旋钮，使仪器保持水平，不晃动
2、检查仪器的工作状态应符合说明书所规定的工作环境和工作条件，供电电源应有良好的接地端，仪器外壳必须处于良好的接地状态
3、将试样容器放入60℃～80℃烘箱中，预?小时
4、用三氯乙烯溶剂擦净拉伸半球圆头，装入定位支架中干燥待用，将热沥青试样逐渐注入预热的试样容器中，质量为50g1g，注意试样中不得混入气泡
5、迅速将拉伸半球圆头浸入沥青试样中，定位支架架在试样容器上方，用定位螺母压紧固定，使半球圆头上面恰好与沥青试样齐平，在室温下静置??.5）小时，适当调整定位螺母，使半球圆头高度保持与沥青上表面齐平
6、将安装好的粘韧性试验器连同试样一起置入温度为25?#177;0.1℃的恒温水槽架子上保温（1?.5）小时
7、接好拉伸试验机、计算机的电源，接好仪器与计算机之间的串口通讯线，打开拉伸试验机电源（应开?5分钟预热后再开始试验，可在准备试样时提前开机预热），启动计算机
8、运行计算机检测软件（SYD-0624沥青粘韧性测试仪.exe文件，详细说明见软件操作说明）
9、输入本次试验测量资料：样品编号、测量人、送样单位
10、按说明书的要求将装有试样的粘韧性试验器正确装入拉伸机，点击窗体上的零点修正按钮，计算机自动修正偏差
11、点击软件“测量”窗体上的测量按钮，拉伸试验机立即以500mm/min的速度开始上行拉伸，此时计算机实时记录下荷重～变形曲线，并自动计算出沥青试样的粘韧性、韧性，当运行到610mm时，拉伸试验机自动停止，本次拉伸试验结束
12、每次测定结束后，退出上位机检测软件，关闭计算机，然后关闭电源，清洗、干燥试验器具，传动装置应及时加润滑油
四、改性沥青的粘韧性试验怎么做：
改性沥青就是普通沥青掺加改性剂后的产品，主要用于评价SBR改性沥青。试验规程符合交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0624-2011《沥青黏韧性试验》和石化行业标准SH/T0735-2003《沥青粘韧性试验法》，测试沥青在特定条件下的粘韧性，以评价沥青掺加改性剂后的改性效果、/p>
做改性沥青粘韧性试验需要用到的试验仪器有：1升三氯乙烯，2升蒸馏水，千分之一天平，带有控温功能的烘箱，精?.1的恒温水浴，沥青粘韧性测试仪，定位支架组合一套，3只试验杯，消隙簧片，串口线等、/p>
试验的流程：
在沥青中按照规定加入改性剂并搅拌均匀，之后将试样放到烘箱中预热一个小时，用三氯乙烯清洗半球头，清洗完毕后将其装入定位支架，将预热的沥青试样慢慢倒入同样预热的试验杯中，然后快速的将半球头浸入沥青试样中，把定位支架放置在试验杯的上方，用定位螺母固定好，使半球头上方与沥青试样齐平，在室温下静置一个小时，这个时候试样会稍微的收缩，适当调整定位螺母，再次使半球头与改性沥青上表面齐平，将安装好的粘韧性试验杯连同试样一同放置在二十五摄氏度的恒温水槽中保温一个半小时；然后将试验杯从恒温水槽中取出，倒掉沥青面上的水份，快速的将试验器的上连接杆及试验杯安装到沥青粘韧性测试仪的上下压头夹具之间，然后启动试验机得到曲线。要做三次平行试验、/p>
沥青粘韧性测试仪的功能参数：
五、SYD-0624改性沥青粘韧性测定仪检定方法：
1、仔细阅读使用说明书，了解和熟悉仪器的操作程序和操作要求、/p>
2、标准拉力检测系统按上述方法连接好、/p>
3、将仪器按说明书所规定的要求接通电源，开机，使仪器处于正常的工作状态、/p>
4、连接好计算机，安装好本仪器配的操作软件，使计算机处于正常运行状态、/p>
5、设计好检定程序和检定点、/p>
6、利用操作面板上“上行档”的“启动”和“暂停”键作点动拉伸运行（见图 2），在检测点将标准拉力检测系统的读数和仪器的读数（计算机显示图形的读数）进行比较 警告：检定时注意拉力值不能超 1000N，防止损坏拉力传感器、/p>
六、SYD-0624改性沥青粘韧性测定仪修正方法９/strong>
1、打开仪器后盖，找到压力变送器?209060 的塑料盒）、/p>
2、打开压力变送器的盖子 满度 信号输出 调零
3、找到如 3 所示的调满度电位器 调度信号输出口和调零度电位器、/p>
4、开启仪器，使粘韧性试验器正常工作、/p>
5、将拉伸半球圆头、定位螺母、定位支架、试样容器（容器内放入与试样重量相等的替代物）置于粘韧性试验器下夹具 注意：此时检定用的拉伸接头（下）等器件拿掉，弹簧悬空、/p>
6、用数字电压表监测压力变送器信号输出口的信号，调节调零度电位器，使输出信号为零、/p>
