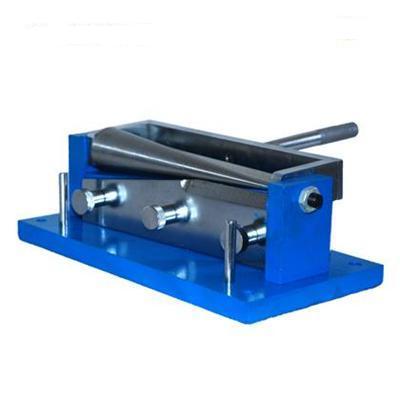

QTZ圆锥弯曲试验?/strong>
一、QTZ圆锥弯曲试验仪概述：
把经涂布的金属底材在一设定的半径下弯曲，可得到漆膜在弯曲的应力下延展性及附着力指标、/p>
弯曲仪是一个简单而快速的测定涂层弹性的方法，只需将涂层试板放在已知直径的圆锥上弯曲，然后检查图层的开裂，剥落或其他破坏的情况、/p>
由阳极氧化铝制成
可测量宽?00mm的试板，厚度不超?.5 mm
不锈钢圆锥直径：3.2mm-38mm
在漆膜面覆盖柔软的纸张以保护漆膜不受圆锥摩擦的损伣/p>
将试板插入圆锥和固定轴棒之间，并锁紧试板
实验时，?5秒内均匀用力把测试底材弯曲至180
取出试板，观察漆膜破损情况，根据标尺做出相应标记
对照相应标准判定漆膜耐圆锥弯曲等?/p>
符合标准
GB/T 11185-2009 色漆和清漆弯曲试?锥形轳/p>
ISO 6819?860
ASTM D 522，D 1737
二、QTZ圆锥弯曲试验仪技术参数：
圆锥直径:3.2-38 mm
外形尺寸:300120340 mm
装运重量:10 kg
三、QTZ圆锥弯曲试验仪操作：
1、试板规格：按国家标准GB11185-89规定?00mm180mm?*厚度?.8mm的磨光钢材、磨光马口铁板或软铝板。按美国材料试验学会标准ASTM D522-60?979）规定为114mm177mm?*厚度?.8mm的冷轧碳钢。在涂面漆前，要将试验中弯曲的试板的边缘轻微地磨圆，以去掉毛刺。ZW—Ⅰ锥型弯曲试验仪的设计考虑了试?*厚度?.8mm的金属板，请勿采用超标的试板，以免损伤仪器、/p>
2、试验环境和次数：除非另有约定，应在23?#177;2℃，相对湿度505％的条件下进行测试。至少要试验三个同样的样品、/p>
3、弯曲试验步骤：将仪器的手柄转到前面（贴标尺处）；将试板未涂漆的面朝向锥轴，从转轴和锥轴的缝中穿过，插入压板缝中；将试板的一个短边轻靠锥轴小端的台阶面；锁紧蝶形螺母，将试板压紧；均匀平稳地转动手柄以弯曲试板，使其在2?秒时间内绕轴180；松开蝶形螺母，取下试板、/p>
4、按标准规定检查试板。试板为用户自备件、/p>
四、QTZ圆锥弯曲试验仪维护与保养９/strong>
使用完毕，将仪器擦试干净，旋下手柄，放进仪器木盒内、/p>
五、QTZ圆锥弯曲试验仪装运清单：
圆锥弯曲仪一?/p>
使用说明书一仼/p>
