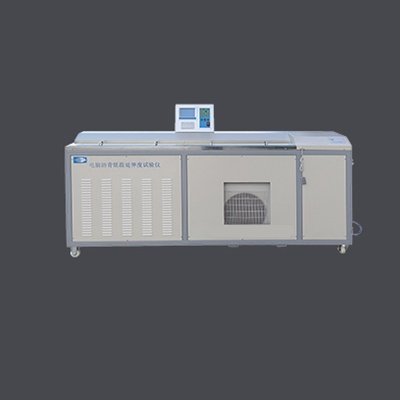

LYY-7E测力沥青低温延伸�?/strong>本仪器是根据中华人民共和国标准GB/T 4508-2010《石油沥青延度测定法》、中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0605-2011《沥青延度试骋�/p>

》规定的要求设计的，适用于按GB/T 4508-2010或T 0605-2011标准所规定的方法测定石油沥青在规定的条件和一定的温度下以一定的速度拉伸至断裂时的长度，并可对其中两个试样做拉力浊�/p>

试、�/p>

一、LYY-7E测力沥青低温延伸仪主要特点：1 、制冷系统采用进口组件，设有循环系统，温度稳定。内部水槽为双层，内胆为厚壁塑料，配有透明槽盖。保温性能好且永不生锈、�/p>

2� 拉伸系统采用滚珠轴承和直线导轨系统，拉伸平稳。拉伸速度由步进电机分级调速，自动高速归位，带有刹车系统、�/p>

3 �?.7寸大液晶屏，具有触摸键盘输入和线控输入，双CPU设计，温度控制精准、�/p>

4 、屏上自动显示伸长量，有线遥控锁定，自动计算平均值，可以保存试验数据至内部存储器，掉电布丢失、�/p>

5� 带微型打印机，可打印实验结果和历史数据、�/p>

6、带�?路拉力测量，可以显示拉力和拉伸量曲线图，并记录峰值拉力、�/p>

二、LYY-7E测力沥青低温延伸仪适用范围９�/p>

执行标准：GB/T 4508/T0605，JTJ/T06060.JTJ/T0662. ASTM D113，适用于测定沥青延度，也适用于测定改性沥青的弹性恢复试验、�/p>

三、LYY-7E测力沥青低温延伸仪主要技术参数：

1、拉伸长度：1.5m 精度�?mm

2、控温范围：�?�?0� 精度�?#177;0.1ℂ�/p>

3、拉伸速度�?0mm/Min 50mm/Min 也可以通过键盘任意设定

4、制冷功率：1.2KW 加热功率�?.2KW

5 、外形尺寸： 2300x530x1130mm

6 、重量：206Kg

7 、电源电压：AC220V/50HZ

8 、环境温度：5�?0ℂ�/p>

9 、环境湿度：�?5�?/p>

10�?*拉力�?00N 测力精度�?#177;1N

四、LYY-7E测力沥青低温延伸仪使用方法及注意事项�（一）仪器的安装

1、检查仪器外壳，必须处于良好的接地状态；接入仪器的电源线应有良好的接地端�

2、因本仪�?*功率�?100W，所以应配备额定电流20A以上的电源线插座�

3、将自来水皮管放入水浴槽，打开水龙头放水，直至水浴槽内水面上升至距试件表面不小�?5mm处，再关闭水龙头并取出皮管�

4、打开仪器侧门，取出电源插头插入交�?20V插座�

5、为保证制冷系统散热、通风良好，箱体后侧必须距离墙�?5cm以上�

（二）试验前注意事项

1、为了避免误操作，除特定操作外，其他情况请不要按遥控器�

2、警告：当水浴中没有加水时，禁止进行加热、制冷操作；禁止水泵在无水状态下空转以免发生危险�

3、本仪器设计有三路试样测试装置，其中两侧试模安装柱装有拉力传感器，因此需要进行试样的拉力试验时可使用两侧的测试装置，不要使用中间的测试装置�

4、为保持水浴温度均匀恒定，建议水面距试件表面略高�?5mm�

5、为防止机器在无人看守时拖板移动到头而烧毁电机，仪器两端装有限位装置。当拖板移动至两端尽头时电机会自动停转。虽然如此，机器运行时还应有人职守，以防意外发生�

(�?控制面板介绍

1、温度传感器：检测室内温度，现暂不用�

2、电源开关：接通电源后，按下此开关仪器开始工作�

3、数据线插座：用于传输试验数据�

4、通讯端口：以RS232端口与PC机通讯�

5、显示屏电源插座：接显示屏�

6、遥控器：用于停止延度试验并记录延度数据�

7、微型打印机：用于打印各延度测量值、延度平均值及拉力�

8、控制按钮：用于进行参数设定、光标移动等操作、�/p>

（四）试验前的准�

1、使用本仪器前应仔细阅读使用说明书�

2、仔细阅读中华人民共和国标准GB/T 4508-2010《沥青延度测定法》、中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0605-2011《沥青延度试验》，

了解并熟悉标准所阐述的准备工作、试验步骤和试验要求�

3、按上述标准所规定的要求，准备好试验用到的各种试验器具、材料等�

4、检查本仪器的工作状态，应符合说明书所规定的工作环境和工作条件�

5、接通电源，按下电源开关仪器进入工作状态，此时显示器应显示图形和数字界面�

6、用固定好的、没有加入沥青的试模检查拖板与固定端之间每两个固定柱的距离是否可以使沥青试模安装孔准确套入（规定此时拖板位置为起始位置），如果可以准确套入即可进入试验环节

；如果距离有所偏差则可用（快捷键、或菜单选择）两种方法校正拖板起始位置�

� 快捷键：按“选择键”，将光标移到拉伸位置，在这种状态下，快捷键起作了，按�?”键，拖板向左移动，再按一次拖板停止。同样通过按“－”键可以控制拖板向右移动，或停止移动

。本仪器具有在试验结束后使拖板自动回到起始位置的功能，如有误差可以通过快捷键，略作调整拖板位置�

� 菜单控制：按“移动”键选择“反转”项，并按下“确定”键，拖板高速返回�

（五）使用方�

1、接通电源，按下电源开关仪器进入工作状态�

2、根据测试需要设定测试温度：按“移位”键将光标移动到“设置”项按一下“确定”键，上方绿色光标亮起，在弹出菜单中按“移位”键选择到“设定温度”项，并按�?”、�?”键设置

预设温度，设定完毕后按“移位”键将光标移至“退出”项，按“确定”键退出�

3、设置水浴循环：按“移位”键将光标移动到“循环”项按下“确定”键，上方绿色光标亮起，观察水浴中喷嘴的工作情况，确认水浴中的水受喷嘴影响流动正常�

4、设置拉伸速度：按“移位”键将光标移动到“设置”项，按下“确定”键上方绿色光标亮起，在弹出菜单中按“移位”键选择到“拉伸速度”项，并按�?”、�?”键设置拉伸速度，设宙�/p>

完毕后按“移位”键将光标移至“退出”项，按“确定”键退出�

5、开启制冷：按“移位”键将光标移动至“制冷”项，按下“确定”键，上�

绿色光标亮起，制冷压缩机启动工作�

6、开启加热：按“移位”键将光标移动至“加热”项，按下“确定”键，上方绿色光标亮起，加热管开始工作，本仪器的制冷、加热系统受主控器自动控制，当制冷、加热开启后用户无需亹�/p>

为控制这两个系统的开关，仪器会自动调节以使水浴温度恒定�

当水浴温度稳定在设定温度、拖板起始位置校正完毕后，即可开始拉伸试验�

7、把已按规定装好沥青试样的三个试模放入初始位置（两端的安装孔套入固定

柱上），关好水浴盖，按“移动”键将光标移动到“拉伸”项，按一下“确定”键，上方绿色光标亮起，拖板按预先设定速度拉伸（由于需要保持水浴水面平稳，此时循环系统将自动关闭）

。在拉伸过程中可以见到三个延度记录数字在不断增大，延度单位为cm（厘米）；同时两个拉力数字也在增大，拉力单位为N（牛顿）�

8、在试验过程中，应仔细观察试样的拉伸情况，当有试样拉断时应立即按一下遥控器“A”键或面板上的“确定键”以保存该次的试验数据，即三个试样应按三次，按三次后拖板才自动停歡�/p>

运行，此时显示器上分别显示三个延度值、延度平均值、以及两边试模中沥青的拉力值，同时“拉伸”项上方绿色光标熄灭，拉伸停止�

9、试验完成后，需要将拖板移动回初始位置，将光标移动至“反转”项，按下“确定”键�

10、如果需要保存或打印试验数据可以使用以下两种方法�

1、微型打印机打印试验结果：将光标移动至“通讯”项按下“确定”键，上方绿色光标亮起，在弹出菜单中选择“打印”并按一下“确定”键，此时微型打印机打印出试验结果�

2、上位机保存试验结果并画出拉力曲线：将上位机与主机之间的RS232串口连线连好，运行配套光盘中的“SYD-4508G沥青延度试验�?exe”文件，软件操作方法详见“五、计算机软件安装叉�/p>

操作”�

按“移位”键将主机显示器的光标移至“通讯”项按下“确定”键，上方绿色光标亮起，在弹出菜单中按“移位”键选择“通讯”项并按一下“确定”键，在通讯状态正确的情况下，在配奖�/p>

软件中点击接收数据按钮，上位机即可接收到相关试验数据，成功接收后试验数据显示在文本框内，并且在绘图框中显示出拉力与拉伸长度的关系曲线�

（六）试验后注意事项

1、试验完毕后，关掉电源开关�

2、特别注意：

本仪器的水浴循环由循环泵完成，每次试验结束后应检查水浴内有无杂物，应及时将杂物全部清理干净，保持水浴内循环水的清洁，水流畅通。必要时，应全部更换循环水�

3、仪器电气出现故障时，非专业人员不得打开仪器控制箱，更不要让儿童触及以免发生意外�

4、由于工作时往往需要加入盐，而盐水又具有较大的腐蚀性，所以试验完毕后应及时将水放掉，**用清水冲洗一下水槽，以保证仪器的整洁和正常使用�

5、水槽内未加水时，严禁通电开机；禁止磁力泵在无水状态下空载运转、�/p>

五、LYY-7E测力沥青低温延伸仪仪器维护及故障排除�1、如果按“拉伸”键后发现电机不转，请立刻关掉电源，以免发生更大故障；可检查齿轮机构、传动机构等部位是否有错位或卡死，排除后方可工作，如无法解决请与我公司联系�

2、若温度显示不正常，则：

先检查探头，温控仪探头为铂电阻，�?℃时的电阻为100���

再检查探头连线是否完好。如果探头及连线检查均完好，显示值仍无规律变化，则须与本公司联系�

3、若水浴温度控制超差，达不到��0.1℃的要求，则�

先检查水浴循环是否正常，排除循环泵的故障；检查水浴循环水是否干净，若循环水浑浊或有杂物则更换循环水�

再检查温度传感器测温点处的循环进水口是否有杂物，是否堵塞，排除杂物和堵塞物确保水流循环畅通�

4、开机后若循环泵工作不正常，请即关机，检查是否有异物堵住循环泵的进出水口，清除后异物循环泵即能正常工作�

注：当购买的新仪�?*次加水工作时出现循环泵工作而水循环不畅的情况，并不是仪器出现了故障，而是循环泵转子内无水造成的，请按如下方法处理�

A、向水槽内慢慢加水约1/3左右，让出水口露出水面（如原来有水则放去2/3水让出水口露出水面）�

B、打开循环（搅拌）开关让循环泵工作约几秒钟，再关上数十秒。这样的间断工作反复数次，直至出水口有水喷出，然后再加水至要求的水位�

通过这样的处理，一般情况下循环泵就能正常工作了�

5、电源电压低�?10V时，会引起制冷系统压缩机工作不正常甚至损坏，所以仪器工作时，必须保证电源电压在允许的波动范围内，以保证仪器工作正常�

6、工作结束仪器不用时，将仪器一侧的皮管取出，将另一侧抬高打开水阀将水放出，水放完后应将水浴用清水彻底清洗，并用抹布擦干�

特别注意：此时应对水槽和其它浸水部件用清水冲洗三次，并用抹布擦干；对传动和易锈蚀部件及时上油保护、�/p>
