ZSX-1矿物棉泡沫塑料憎水性试验仪
本仪器主要用于检测珍珠岩、矿物棉、聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等保温隔热制品材料憎水性试验
一、ZSX-1矿物棉泡沫塑料憎水性试验仪概述
将试样与水平?50角放置，试样中心位于喷头下面给定的位置，用一定的流量的水喷淋试样至规定时间，通过测量喷淋前后试样质量的变化，从而计算出试样中未透水部分的体积百分率、/p>
二、憎水性试验所需仪器９/strong>

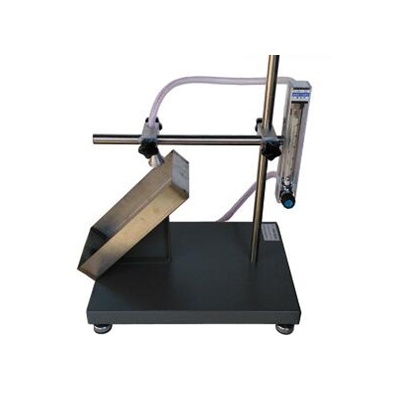

?）憎水性测试仪，见图、/p>
a、淋水装置：由金属喷头、玻璃转子流量计及稳压水源组成，中间用橡皮管连接。金属喷头的中心位于试验面的纵向对称面上，并可在试样架上移动。玻璃转子流量计的流量范围为10-100L/h，精?.5级、/p>
b、试样架:试样架以450倾角安置在一个可以调节水平的支座上、/p>
c、金属喷夳喷水面呈凸圆形。其上均?9?#934;0.9mm的孔，当喷头位于?规定的位置上试验时，试样受淋面积的横向尺寸为148mm，喷头结构、/p>
?）天平：*小分度值不大于被称质量?.5%、/p>
?）干燥箱、/p>
?）测厚仪：压板压?8Pa，分度?.1mm，如?所示、/p>
?）游标卡尺：测量范围0-150mm，分度?.02mm、/p>
?）钢直尺：测量范?-300mm，分度?mm、/p>
三、ZSX-1矿物棉泡沫塑料憎水性试验仪试样制作９/strong>
板状制品试样的尺寸为300mm*150mm，厚度为制品的原厚。管状制品试样长300mm，横截面为半环形或扇形，壁厚为制品的原壁厚。制备试样时应尽可能使试样具有代表性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮、/p>
四、ZSX-1矿物棉泡沫塑料憎水性试验仪试验方法９/strong>
?）将试样放入干燥箱内，在10550C的温度下干燥至恒重。当试样在此温度下易变形或含有易挥发易变化的组分时，可在6050C或小于挥发温?-100C的条件下干燥至恒重。称量试样的质量m1、/p>
?）测量干燥后试样的尺寸。对板状制品，长度和宽度的测量在试样的正、反两面进行，各?次，读书精确?mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数精确到0.1mm。对管状制品内、外径的测量应在试样的两端进行，各测4处。长度测量两次。读数精确到1mm。试样各尺寸的测量结果均取平均值。计算出试样的厚度（或壁厚）及体积、/p>
?）将试样安放在憎水性侧试仪上（对单面做憎水处理的试样，应分别测其两面的憎水性，对板状制品，应根据试样厚度，调节喷头位置，使其满足图1要求。对管状制品，应使其内表面向下，调节喷头位置，使试样上半部分均匀受淋），调节水流量，使其稳定 1L/min，连续喷淋lh，然后，取下试样，用皱纹纸快速吸取表面水滴，立即称量试样的质量m2、/p>
