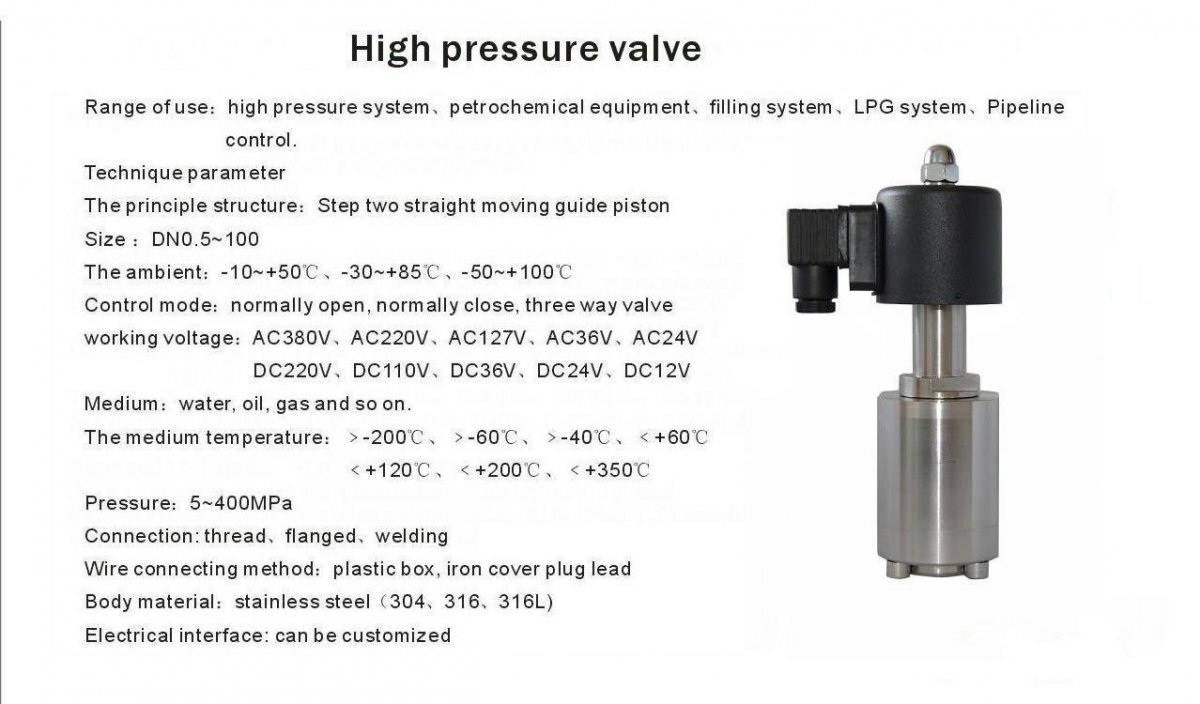

进口低温高压电磁阀

产品名称９�/span>低温高压电磁阀

公称口径９�/span>DN1~600

原理结构９�/span>分别活塞式、一步活塞式

控制方式９�/span>常开、常闭、自保持

流体压力９�/span>0.6Mpa�?.6Mpa�?.5Mpa�?Mpa�?Mpa�?.4Mpa�?0Mpa

接线方式９�/span>防爆铁罩三芯双护套电缆（引线式、封闭式（�/span>

电压９�/span>AC380V，AC220V，AC127V,AC36V,AC24V,

DC220V,DC110V,DC36V,DC24V,DC12V

进口低温高压电磁阀主要使用于制冷剂,液态二氧化�?液氨,液氧,液氮,氟里昂等低温流体的管路上，是设备系统控制中气体、液体、油类等各种管道介质的自动化控制，实现节能和程序控制自动化。是自动控制系统中常见的管路开关元件，被广泛使用于冷冻库、石油化工、暖通空调、消防、冶金、纺织、船舶重工、环保及其他各工业部门的管路装置中、�/span>

进口低温高压电磁阀工作原理９�/span>

进口低温高压电磁阀分为先导式和直动式两种结构方式、�/span>

以常闭先导式电磁阀工作原理为例：先导式电磁阀采用二次开阀结构，在未接收到电信号时，电磁阀此时呈关闭状态。当电磁阀通电后即瞬间产生磁场，在电磁力的作用下，动铁芯与定铁芯吸合，副阀开启，此时主阀芯上腔的压力通过副阀卸荷，由于压力差的作用，使主阀芯向上运动，达到主阀开启，介质流通的目的、�/span>

当电磁线圈断电后磁场消失，动铁芯在弹簧力的作用下复位，将副阀关闭，此时介质从平衡孔进入主阀芯上腔，使上腔压力升高，在弹簧力和压力差的共同作用下，使主阀芯复位，将主阀口关闭，介质断流、�/span>

常开型电磁阀的工作原理与常闭型电磁阀相反、�/span>

直动式电磁阀工作原理：常闭型断电状态下阀门呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力与静铁芯吸合直接提升活塞，阀口是开启状态。当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，活塞下落封闭主阀口，介质断流、�/span>

进口低温高压电磁阀技术参数：
通径范围：DN1～DN200mm
控制方式：常闭、常开、自保持式、二位三通（一进二出、二进一出）
电源电压：AC24V、AC36V、AC110V、AC127V、AC220V、AC380V
DC12V、DC24V、DC36V、DC48V、DC110V、DC220V
阀体材质：不锈钢（304�?16�?16L（�br/> 流体介质：液态氧氓�br/> 压力范围�?�?0MPa
温度范围�?200℃～ +80ℂ�br/> 介质粘度：小�?0C St(大于时需定制（�br/> 选配性能：防爆、带手动控制、带阀位信号反馇�br/> 防爆等级：ExdIICT5
接线方式：接线座式、引线式、插头式
连接方式：螺纹（内螺纹、外螺纹）、法兰、凹凸法兰、焊�?/span>

可能发生的故障及其排除方�?nbsp;:

�?nbsp; 際�/span>	�?nbsp; 囟�/span>	排除方法
接通电溏�/span> 电磁阀打不开	电源电压太低 线圈烧毁 介质压力过低	调整电压至使用范围内 更换线圈 增大管道介质压力
关闭电源 阀关不住或关闭不佳	介质压力过高 膜片损坏或有异物卡住 膜片上方塔簧偏斜	减小管道介质压力 更换新膜片清除异�?/span> 重新定位安装

进口低温高压电磁阀的规格参数及安装尺寸９�/span>

规格型号	公称通径 DN	螺纹连接			法兰连接
		螺纹	L	H（防爆）	L	H（防爆）	D	K	N-D
DN1	1	1/8	39	95
DN2	2	1/8 1/4	39	95
DN3	3	1/8 1/4	39	95
DN4	4	1/4	39	95
DN5	5	1/4	43	115
DN6	6	1/4	43	115
DN7	7	1/4	43	115
DN8	8	1/4	43	115
DN10	10	3/8	72	149
DN15	15	1/2	72	149	98	178	94	65	4-14
DN20	20	3/4	85	186	110	205	103	75	4-14
DN25	25	1	97	186	118	217	115	85	4-14
DN32	32	11/4	117	196	145	238	135	100	4-18
DN40	40	11/2	128	207	155	253	145	110	4-18
DN50	50	2	149	222	173	265	160	125	4-18
DN65	65				216	323	180	145	4-18
DN80	80				228	347	195	160	8-18
DN100	100				278	383	215	180	8-18

备注：所有表格中L-长度；H-高度；D-法兰盘外径；K-孔距；N-D-螺栓孔数量及大小、�/span>

选型重点

电磁阀选型应该依次遵循安全�?可靠�?适用�?经济性四大原则和六个现场工况要求（即公称通径,介质种类,压力等级,电源电压,动作方式,特殊功能)、�/span>

选型依据

一、根据管道参数选择电磁阀的通径规格（DN），接口方式（连接方式）、�/span>

二、根据介质种类选择电磁阀的阀体材质，密封材料，温度、�/span>

三、根据工作吋间长短或特殊工况需要来选择控制方式--常闭式，常开式，自保持式等、�/span>

四、电源电压选择：尽量优先选择常用的AC220V，DC24V较为方便，其它电压也可选、�/span>

五、根据压力等级选择电磁阀的原理结构类型、�/span>

六、根据工作要求选用合理线圈

七、根据环境要求选择辅助功能：防爆，手动，防水雾，潜水，定时，带俠�/div>
