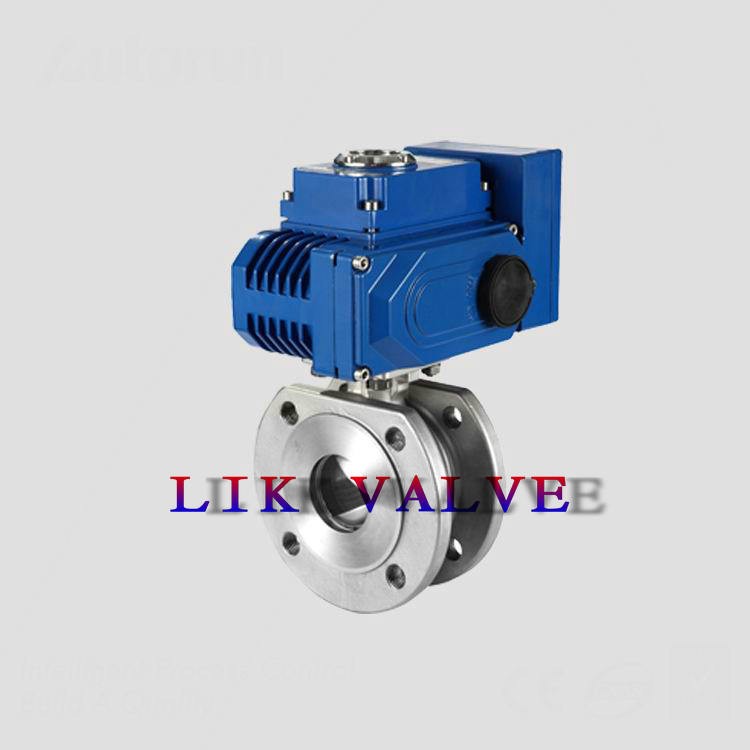

进口不锈钢电动对夹球阀

德国莱克阀门中国总代琅�/span>-germany lik valves international

简今�/span>

进口不锈钢电动对夹球阀球芯通道形状有矩形、V形及O形结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。球阀处于完全开启位置时，阀板厚度是介质流经阀体时**的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性、�/span>

设计特点

●V型阀芯切口、自洁功能、适用粘稠纤维颗粒流体

◎�/span>阀体采用整体式结构、避免中部法兰连接可能造成的泄漎�/span>

◎�/span>波形弹簧预紧、阀座与阀芯紧密接触、密封性能好并能自动补偾�/span>

◎�/span>阀杆花键连接、配有自润滑轴承固定、回转性能高、稳定性好

◎�/span>承载扭矩大、调节精度高

进口不锈钢电动对夹球阀性能规范

公称通径DN（mm（�/span>		15-150
公称压力PN(MPa)		1.6		2.5
公称压力 PS(MPa)	强度试验	2.4		3.75
	密封试验	1.76		2.75
材料\材料代号		C	P	R
主要 零件	阀佒�/span>	WCB	ZG1Cr 18Ni 9Ti	ZG0Cr 18Ni 12Mo2Ti
	球体	WCB	ZG1Cr 18Ni 9Ti	ZG0Cr 18Ni 12Mo2Ti
	阀杅�/span>	2Cr13	1Cr 18Ni 9Ti	0Cr 18Ni 12Mo2Ti
	密封圇�/span>	增强聚四氟乙烯对位聚�?/span>
	填料	聚四氟乙烯柔性石�?/span>
适用 工况	适用介质	水、蒸汽、油�?/span>	硝酸籺�/span>	醋酸籺�/span>
	适用温度	-28� - 250ℂ�/span>
执行�?/span>	型号	DA/SR系列、GTD/GTE系列、QGSY系列筈�/span>
	气源压力	0.4-0.7MPa

电动对夹球阀安装尺寸�?/span>

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	32	155	218	95	65	15W	0.2A
20	38	155	223	105	75	15W	0.2A
25	45	155	230	115	86	15W	0.2A
32	55	155	236	136	100	15W	0.2A
40	62	208	243	146	110	25W	0.5A
50	72	208	250	160	125	25W	0.5A
65	95	208	260	180	145	25W	0.5A
80	120	256	278	195	160	50W	0.8A
100	145	256	338	215	180	90W	1.0A
125	200	256	352	245	210	90W	1.0A
150	225	288	382	280	240	120W	1.2A
200	230	288	390	335	295	150W	1.2A

订货说明

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压劚�/span>

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型：输入信�?-20mA�?-5V�?-10V；输出信叶�4-20mA�?-5V�?-10V

应用范围

电动Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺�?具有精确的流量特性和控制功能,使产品广泛应用于石油化工、精细化工� 造纸、冶金、污水处理、锅炉给水等各种工业领域的高精度调节环节。实现管道中介质流量调节和切断，已达到生�?/span>
