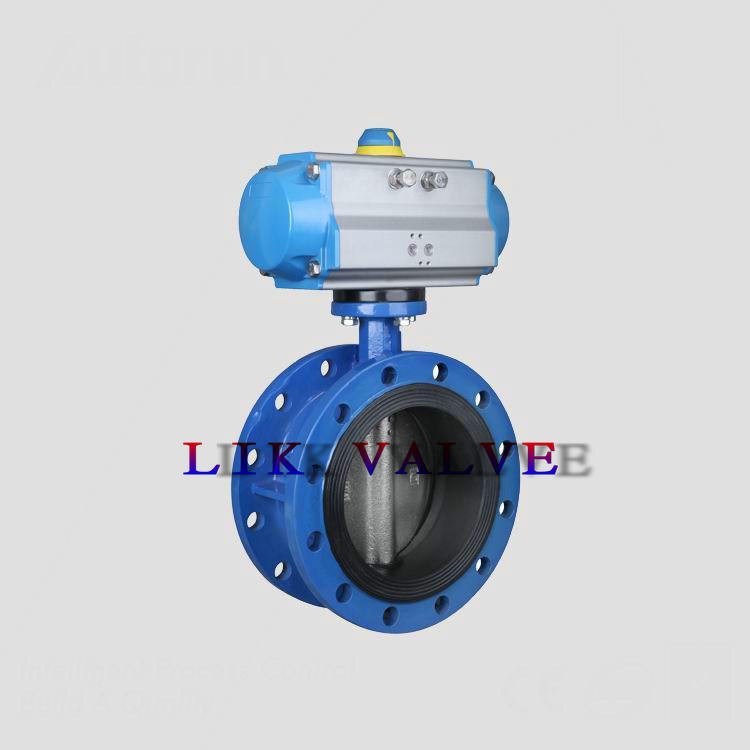

进口气动法兰软密封蝶阀
德国莱克阀门中国总代琅/span>-germany lik valves international
简介:
进口气动法兰软密封蝶阀为中线型蝶阀及气动执行器组成,整个蝶板与阀门在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化,适用于各种不同的腐蚀性介质,作管路启闭或调节以达到控制要求、/span>
进口气动法兰软密封蝶阀技术参数:
工作压力(MPa(/span> |
1.0~1.6 (PN10-PN16) |
|
适用温度(℃(/span> |
?80ℂ/span> |
|
适用介质 |
空气、水、蒸气、煤气、油品等 |
|
材料 |
阀佒/span> |
铸铁 球铁 碳钢 不锈?nbsp;铝合釐/span> |
蝶板 |
铸铁 球铁 碳钢 不锈?nbsp;铝合釐/span> |
|
阀杅/span> |
2Cr13 F304 F316 |
|
密封靡/span> |
橡胶 NBR EPDM |
|
填料 |
柔性石?nbsp;PTFE |
类别 |
控制方式 |
功能 |
气动执行?/span> |
双作?/span> |
通气开、通气关,气源故障保持 |
单作用常闭式 |
气开式:通气开、断气关,气源故障关?/span> |
|
单作用常开弎/span> |
气关式:通气关、断气开,气源故障打开 |
|
可选附仵/span> |
换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机 根据现场工况配置 |
|
电动执行?/span> |
开关型 |
反馈信号:有源信号、无源触点信号、电阻?-2mA |
调节垊/span> |
输入输出信号?-20mA?-10V?-5V、开关、MODBUS、PROFIBUS现场总线 |
|
现场可操控型 |
带现?远程控制的开关、调节型以及MODBUS、PROFIBUS现场总线 |
|
可选防爆型 防爆EX d II BT4 EX d II CT6 |
气动法兰软密封蝶阀工作原理9/span>
气动法兰式软密封蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门,其由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶形阀组成,属旋转高性能型调节或切断阀类,配用?气阀门定-位D器或电磁阀、空气过滤减压器、限位开关(阀位回讯器),可实现对工艺管路中流体介质的比例调节和二位切断控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质、/span>
气动法兰软密封蝶阀特点9/span>
1、操作力矩小,是所有阀类中操作力矩*小的一种,启闭迅速,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动阀?~90º,就能快速的完成启闭动作,结构简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元;
2、采用电-气阀门定-位D器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC?-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度?-90º任意角度),具有较好的调节控制流量等参数、/span>
3、采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制、/span>
4、GT型、AT型或AW型气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损、/span>
长等特点、/span>
气动法兰软密封蝶阀主要零件材质表:
序号 |
零件名称 |
材质 |
||
C |
P |
R |
||
1 |
内六角螺东br/> Mild Sleel Hex Socket Screw |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
2 |
阀盕br/> Cover |
WCB |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
3 |
垫片 |
不锈?柔性石?br/> Stainless Steel+Graphite |
||
4 |
阀?br/> Seat |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
5 |
垫片 |
不锈?柔性石?br/> Stainless Steel+Graphite |
||
6 |
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
7 |
圆柱剉br/> Straight Pin |
45 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
下盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
9 |
垫片 |
不锈?柔性石?br/> Stainless Steel+Graphite |
||
10 |
衬套 |
PTFE+不锈钡br/> PTFE+Stainless Steel |
||
11 |
阀佒br/> Body |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
12 |
阀杅br/> Stem |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
13 |
支架 |
WCB |
||
14 |
?br/> Key |
45 |
||
15 |
衬套 |
PTFE+不锈钡br/> PTFE+Stainless Steel |
||
16 |
填料 |
柔性石?br/> Graphite |
||
17 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
18 |
位置指示?br/> Location lndicator |
塑料 |
