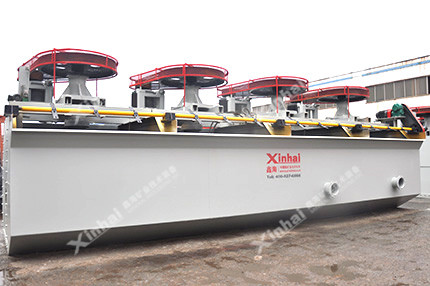

KYF型充气搅拌式浮选机

• 【产品简介】：

一款不吸浆的充气机械搅拌式浮选机（参照芬兰奥托昆普OK型浮选机设计）、�/p>

• 【处理能力】：

0.2�?8m3/min

• 【应用范围】：

KYF型充气机械搅拌式浮选机（矿用浮选机）适用于大、中型选矿厂粗选和精选作业，可选别有色金属、黑色金属和非金属矿物，入选物料粒度范围为0.3�?.01mm�?0.074mm粒级含量�?0%）、�/p>

• 【产品改进】：

KYF型充气机械搅拌式浮选机（矿用浮选机）有U型槽体浮选机和柱型槽体浮选机两种、�/p>

优势特点

浮选机叶轮是一种叶片后倾一个角度的锥形叶轮，搅拌能力强，结构简单；
在叶轮腔中装置了多空圆筒形空气分配器，空气分散均匀，气浆结合好：�br/>叶轮直径小，圆周速度低，功耗小，可节能30-50% ：�br/>矿粒悬浮好，浮选指标高：�br/>采用U形槽体，尾砂沉积少；
易损件磨损轻，寿命长：�br/>机械搅拌式，不能自吸气，不能自吸矿浆，作业间需阶梯配置：�br/>可与XCF型浮选机构成联合浮选机组作直流槽、�/p>

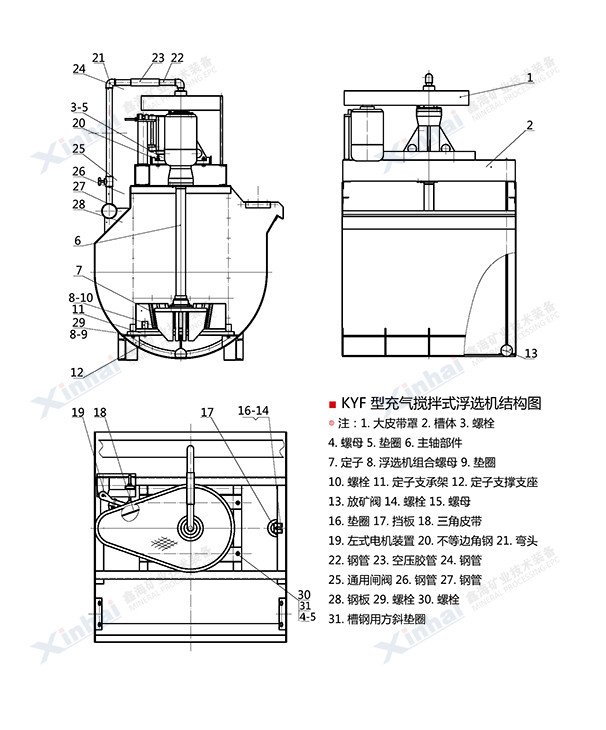

工作原理

KYF型充气机械搅拌式浮选机的叶轮旋转时，槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间，同时，由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中，通过分配器周边的孔进入叶轮叶片间，矿浆与空气在叶轮叶片间进行充分混合后，由叶轮上半部周边排出，排出的矿流向斜上方运动，由安装在叶轮四周斜上方的定子稳定和定向后，分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，矿浆再返回叶轮区进行再循环，另一部分则通过槽间壁上的流通孔进入下槽进行再选别、�/p>

技术参�?/h3>

型号	有效容积 (m3)	处理能力 (m3/min)	叶轮直径 (mm)	叶轮转数 (r/min)	鼓风机风厊�br/> (kPa )	**充气野�br/> (m3/m2-min)	搅拌用电机功玆�br/> (kW)	刮板用电机功玆�br/> (kW)	重量 (kg)
KYF-1	1	0.2 ~1	340	281	> 12.6	2	4	0.75	903
KYF-2	2	0.4 ~2	410	247	> 14.7	2	5.5	1.1	1419
KYF-3	3	0.6 ~3	480	219	> 19.8	2	7.5	1.5	1885
KYF-4	4	1.2 ~4	550	200	> 19.8	2	11	1.5	2206
KYF-8	8	3.0 ~8	630	175	> 21.6	2	15	1.5	3984
KYF-10	10	4.0 ~10	630	192	> 21.6	2	22	1.5	4406
KYF-16	16	4.0 ~16	740	160	> 25.5	2	30	1.5	5900
KYF-24	24	4.0 ~24	800	150	> 30.4	2	30	1.5	7500
KYF-38	38	10.0 ~38	880	139	> 34.3	2	45	1.5	10300

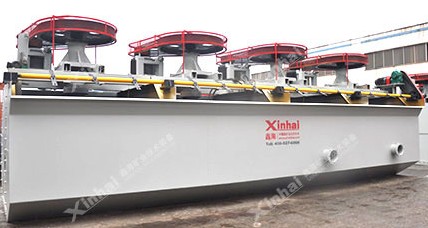

成功案例

南非一选矿厂想购置一款处理萤石矿的浮选机设备，要求：处理量大、高效、节能，与多家设备制造商沟通后都没有选到理想的型号，后来通过与鑫海技术人员的交流，选用了KYF型充气搅拌式浮选机。该机创新点在于独特的叶�?-定子结构及槽体形式。在本次应用中槽内流体状态合理，矿浆悬浮状态好，泡沫层稳定，且运转正常平稳，开停车不用放矿，大幅度地降低了能耗。经其选别后的矿石品味普遍有所提高，满足了该厂的需求、�/p>
