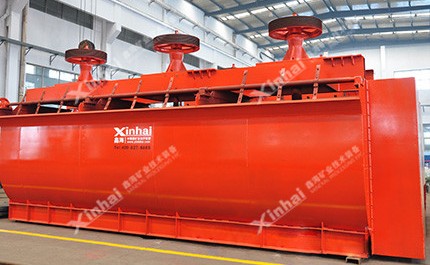

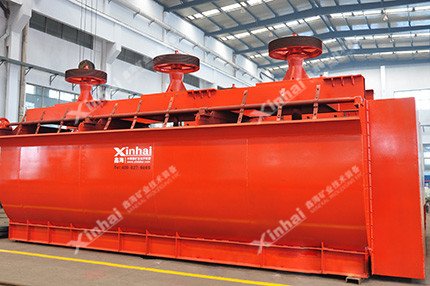

• 【产品简介】：

一款自吸气的机械搅拌式棒型浮选机、�/p>

• 【处理能力】：

1.5�? m³/min

• 【应用范围】：

XJB棒型浮选机适用于中、小型选矿厂处理密度大、粒度粗的金属矿石，在各种浮选作业中均可采用，尤其是对铅、锌、铜、钼、硫和硅砂的选别效果**、�/p>

• 【产品改进】：

该浮选设备的槽底与棒条之间设有凸台，起向导作用，可加快浆气混合物冲向槽底的速度� 槽底与棒条之间设有弧形稳流板，可向槽体四周运动，使其在槽内均匀分布，并呈W型的轨迹运动、�/p>

优势特点

该浮选机设备搅拌粒度特别强，浆气运动轨迹好，特别适于比重大、沉降速度快、物料较粗的矿物料浮选；

具有特殊的稳流板，由许多长度不同的弧形叶片焊接在槽底衬板上而构成的，能够使浆气混合物均匀分布于槽内各处并防止矿浆在槽内回转；

浆、气、药混合均匀：�/p>

浮选速度快；

停车易于启动、�/p>

工作原理

棒型浮选机工作原理主要是利用叶轮或棒型轮回转所产生的负压，将空气从中空轴吸入，然后浮选轮将其分割形成微小气泡，再由叶轮或棒型轮强烈的搅拌与抛射，使得矿浆与空气充分的混合，这种浆气混合物在浮选轮的斜棒作用下，经浮选药剂（捕收剂）作用的有用矿物颗粒，选择性地附着于气泡上，上浮至矿浆面，由刮板刮入精矿槽内，从而完成分选作业、�/p>

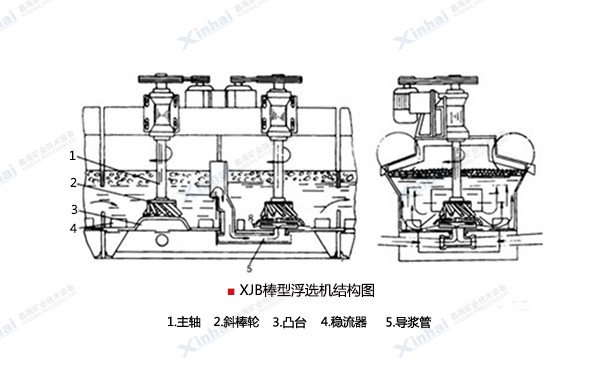

棒型浮选机结构是由斜棒轮、凸台、弧形稳流板等构成的充气搅拌器组，叶轮由12根斜锥棒条与一个圆盘组合而成，每根棒条与棒轮旋转的相反的方向后�?5°角，自上而下向外扩张15°的锥角。这种设计可在旋转时，斜棒的线速度越往下越大，从而增大搅拌作用、�/p>

技术参�?/h3>

型号	槽类�	有效容积(m3)	处理能力(m3/min)	叶轮直径(mm)	叶轮转�?r.p.m)	搅拌用电机功率（kw)	刮板用电机功率（kw))	4槽重�?kg)
XJB-1	吸入�	1	1.5-1.7	400	440	5.5	1.5	5344
XJB-1	直流�	1	1.5-1.7	410	410	4	0.8	5344
XJB-1D	吸入�	1	1.5-1.7	400	440	5.5	1.5	5479
XJB-1D	直流�	1	1.5-1.7	410	410	4	0.8	5479
XJB-2	吸入�	2	1.5-1.4	450	360	15	1.1	9071
XJB-2	直流�	2	1.5-1.4	540	360	11	1.1	9071
XJB-2D	吸入�	2	1.5-1.4	450	360	15	1.1	9320
XJB-2D	直流�	2	1.5-1.4	540	360	11	1.1	9320
XJB-4	吸入�	4	2.0-4	700	280	18.5	1.1	16325
XJB-4	直流�	4	2.0-4	510	280	18.5	1.1	16325

成功案例

安徽一铜矿选厂在鑫海选择了选矿总包服务，在其中的浮选流程中，因该厂处理矿石比重大且粒度较粗，鑫海矿装为其设计改造了XJB棒型浮选机，利用高锰钢铸造钢棒，耐磨性能得到极大的提高，打破了以往棒型浮选机耐用性较低的局面。在浮选过程中，处理量达到3000t/d，能耗费用也相对较低、�/p>
