• 【产品简介】：

一款中细碎破碎机，采用液压系统调整排矿口，并用于过载保护、�/p>

• 【生产能力】：

5�?50t/h

• 【应用范围】：

圆锥破可广泛用于矿山和砂石骨料行业，适合破碎中等硬度以上的各种物料。如铁矿石、有色金属、花岗岩、石灰岩、石英岩、砂岩、河卵石等各种矿石和岩石、�/p>

• 【产品改进】：

主轴上下两端均有支撑，破碎腔形状设计更加科学，液压与润滑系统双保险控制、�/p>

优势特点

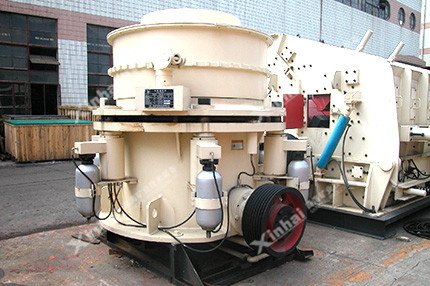

PYY系列底部单缸液压圆锥破碎机是具有国际先进技术的圆锥破碎机，� 仅具有高可靠性，而且破碎效率高、产品粒形好：�/p>

具有多种破碎腔型可供选择，通过选择合适的破碎腔型及偏心距，可�? 大限度的满足客户的生产要求，实现高产量；

采用液压调整排矿口，可及时、方便的调整排矿口，使破碎机在挤满给� 状态下工作，降低易损件的消耗，降低运营成本：�/p>

由于采用了先进的液压技术，可有效实现过载保护，简化了破碎机结构，减轻了重量。所有维修和检查都� 以从破碎机上部来完成，使维修更方便；

液压与润滑系统双保险控制，使液压圆锥式破碎机在过载时得到保护，并具有良好的轴承润滑；

鑫海液压圆锥破碎机价格合理，运行成本低、�/p>

工作原理

单缸液压圆锥破碎机的电机通过三角带、传动轴、传动齿轮带动偏心套旋转，动锥在偏心套作用下做旋摆运动，使动锥和定锥时而靠近时而偏离，从而对物料不断挤压或冲击而使其破碎，破碎的物料从下部排矿口排出、�/p>

液压圆锥破碎机与弹簧圆锥破碎机的区别不止在工作原理上，其结构设计也有一定的区别，弹簧圆锥破碎机的排料口尺寸调整主要是通过调整弹簧来实现，而液压破的的排料口尺寸主要是通过驱动液压缸活塞来实现，若调整排料口尺寸，只需要控制液压缸进油量、回油量、�/p>

技术参�?/h3>

型号	腔型	给料口尺寸（mm)	**给料粒度（mm)	*小排料尺寸（mm)			**排料尺寸（mm)			功率(kW)	重量⑳�/td>
				冲程	冲程	冲程	冲程	冲程	冲程
PYY100				16	22		16	22		90	6
	A	150	120	12	15		39	37
	B	130	105	10	11		33	31
	C	100	85	7	9		33	30
	D	40	32	5	6		31	29
PYY200				18	25		18	25		160	10.6
	A	220	180	18	22		35	30
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
PYY300				25	32		25	32		250	18.5
	A	230	190	20	25		45	40
	B	150	125	17	20		45	40
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
PYY500				25	32	40	25	32	40	315	22.5
	A	230	180	22	26	30	50	45	40
	B	150	125	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20

机型	冲程	紧边排料口（mm)及对应的生产能力（t/h)
		8	12	16	20	25	30	35	40	45
PYY100	16	35~40	45~55	55~65	65~75	75~85	90~100	105~115
	22	45~50	55~65	65~75	75~90	85~105	100~125	115~135
PYY200	18	65~75	75~90	85~105	100~125	135~150	160~175	170~190
	25		90~110	110~130	125~155	160~180	185~210
PYY300	25	100~120	110~135	130~160	150~180	170~200	200~230	230~260	250~290	270~310
	32	110~135	130~150	160~200	180~220	200~250	230~280	260~310	280~320	300~340
PYY500	25	100~120	120~150	140~170	160~190	190~220	220~250	250~280	280~310	330~370
	32		150~170	170~200	200~230	250~270	280~300	310~340	370~420	430~500
	40		180~200	210~240	250~280	300~330	330~380	370~420	430~500

型号	腔型	给料口尺寸（mm)	**给料粒度（mm)	*小排料尺寸（mm)			**排料尺寸（mm)			功率 (kW)	重量(t)
				冲程	冲程	冲程	冲程	冲程	冲程
PYYZ100				16	22		16	22		75~90	8.3
	A	250	210	35	35		65	60
	B	200	170	35	35		65	60
PYYZ200				18	25		18	25		110~160	11.8
	A	330	280	27	30		65	60
	B	250	210	25	28		60	55
PYYZ300				25	32		25	32		160~250	20
	A	380	320	28	32		73	69
	B	280	240	26	30		66	62
PYYZ500				18	25	32	18	25	32	250~315	33
	A	500	420	50	55	60	80	75	70
	B	380	320	40	45	60	70	65	60

机型	冲程	紧边排料口（mm)及对应的生产能力（t/h)
		35	40	45	50	55	60	65	70	75
PYYZ100	16	135~150	145~165	155~175	165~185	175~190	180~205
	20	160~180	170~200	180~210	190~220	200~230	205~235
PYYZ200	18	160~190	180~210	200~230	230~250	250~270	270~300
	25	190~240	210~260	230~280	260~310	290~340	310~370
PYYZ300	25	250~300	290~340	320~350	350~380	380~410	410~440	440~470
	32	340~390	370~420	400~440	430~470	470~500	500~510	530~540
PYYZ500	18			300~350	330~380	370~420	400~450	430~480	460~510	500~550
	25				500~550	550~600	600~650	650~700	700~750	750~800
	32				650~700	700~750	750~800	825~875	900~950	950~1000

成功案例

津巴布韦某金矿选矿厂，矿石性质比较复杂，厂家对破碎后矿石的粒度需求多变，且排矿口可调。后来选择了鑫海液压圆锥破碎机厂家的设备，利用其先进液压缸升降动锥，实现了排矿口自动调整、清腔等功能，鑫海还为该款破碎机增加了自动控制功能，以实现粗碎、中碎、细碎以及不同程度的破碎。应用过程中堵塞率几乎为零，客户对破碎粒度非常满意、�/p>
