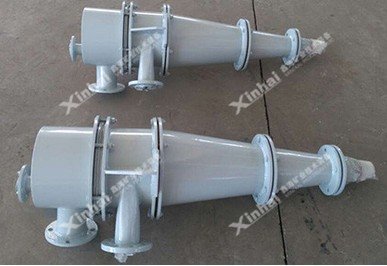

水力旋流�?/h1>

• 【产品简介】：

一种具有世�?*的渐开线方向给料的旋流器、�/p>

• 【处理能力】：

处理能力�?42m³/h

• 【应用范围】：

鑫海水力旋流器的工作模式包括：分级、浓缩、脱水、脱泥、除砂、洗涤、超细分级等、�/p>

• 【产品改进】：

鑫海水力旋流器采用渐开线给料方式，这种渐开线式给料口有利于增大物料的离心力，提高分级效果，大大减轻进料箱的磨损、�/p>

优势特点

该水力旋流器的给料口采用渐开线方向给入物料，增大了物料的离心力，提高了分级效果也极大的减轻了进料箱的磨损：�br/>采用渐开线方式，可以减轻物料进入旋流器时因突然发散而产生的紊流，浆体在旋流器内部的运行平稳，从而提高旋流器的分离性能，减轻物料对给矿箱的冲击磨损：�br/>水力旋流器的柱锥段长度比例及溢流管插入深度合理，分级效率更高：�br/>用耐磨橡胶做内衬，使用寿命可延�?-4倍；
结构设计合理，分级指标较高，指标波动较小、�/p>

工作原理

•

•

鑫海水力旋流器的工作原理主要是离心沉降，当待分离的两相（或三相）混合液以一定压力从旋流器给料口进入旋流器内后，产生强烈的三维椭圆型强旋转剪切湍流运动。由于颗粒的密度不同，其受到的离心力、向心浮力、流体曳力等大小不同，受离心沉降作用，大部分粗颗粒（或重相）经旋流器底流口排出，而大部分细颗粒（或轻相）由溢流管排出，从而达到分离分级的目的、�/p>

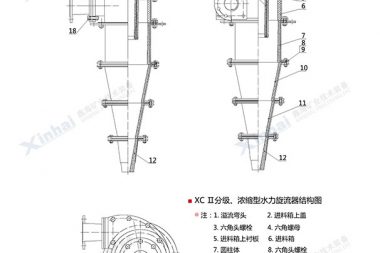

鑫海水力旋流器结构设计独特，采用多段式柱体复合结构，可根据需要增减柱体高度，若高度增加，溢流细度提高，可�?0μm左右；并且每个直径都有独特的筒体长度和锥角组合，可在*小的总旋流器长度情况下达�?*的切线速度，从而增大物料的离心力，提高分级效率、�/p>

技术参�?/h3>

型号	规格	处理能力（m3/h)	分级粒度（μm)	溢流口直�?mm)	沉沙口直�?mm)	入口压力（MPa)
XC II F 150	150	10 ~23	25 ~74	30 ~50	8~22	0.06 ~0.15
XC II F 200	200	17 ~38	28 ~80	40 ~65	16 ~32
XC II F 250	250	24 ~53	30 ~82	65~100	16 ~40
XC II F 300	300	40~100	36 ~90	65~120	20 ~40
XC II F 350	350	56~118	40~100	80~120	30 ~70
XC II F 375	375	74~157	42~105	90~135	30 ~70
XC II F 450	450	90~192	44~110	100~150	30 ~70
XC II F 500	500	128~300	50~115	130~220	35~100
XC II F 550	550	155~368	52~120	140~240	35~100
XC II F 600	600	200~468	57~125	160~260	65~110
XC II F 660	660	237~524	60~130	180~280	80~150

成功案例

某金矿分级过程中，发现分级效果较差，固液分离不明显，因而增加几台水利旋流器。鑫海的分级旋流器设备采用渐开线给料方式，这种渐开线式给料口有利于增大物料的离心力，提高分级效果，大大减轻进料箱的磨损，分级指标较高，指标波动较小。实际应用过程中客户非常满意、�/p>
