一、GA49H-4主安全阀概述９�/strong>

　　主要用于电站锅炉、压力容器、减温减压装置上使用，防止压力超过允�?*压力值，保证设备安全运行、�/span>

二�?span style="font-size: 13px">GA49H-4主安全阀结构简�?/strong>９�/strong>

1、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭、�/span>

2、密封面用钴基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性、�/span>

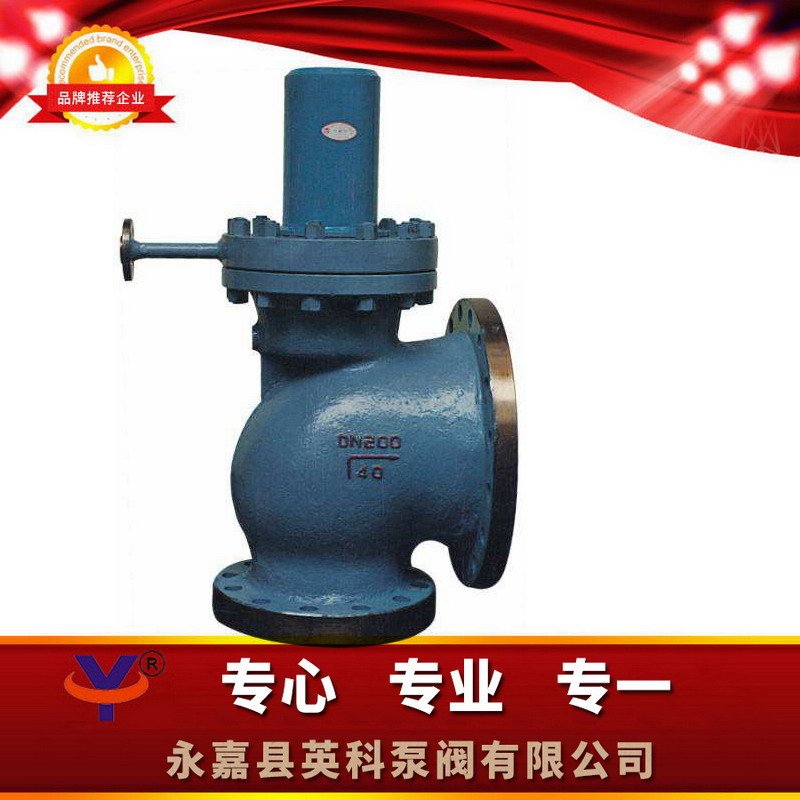

三�?span style="font-size: 13px">GA49H-4主安全阀结构图片９�/strong>

四、GA49H-4主安全阀安装说明９�/strong>

1、阀门必须垂直安装在设备�?*位置、�/span>

2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力、�/span>

3、排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力、�/span>

4、排汽管�?低点应考虑疏水，以免排汽时产生水击、�/span>

五、GA49H-4主安全阀外型尺寸和连接尺寸：

型号	公称通径	连接尺寸
		L	L1	L2	H	D	D1	D2	b	z-d	DN	D	D1	D2	b	z-d
A49H-4	150	220	230	240	486	300	250	204	30	8-25	200	360	310	278	34	12-25
A49H-4	200	270	295	330	615	375	320	260	38	12-30	300	485	430	390	40	16-30
A49H-4	250	300	350	370	646	445	385	313	42	12-34	350	550	490	450	44	16-34
