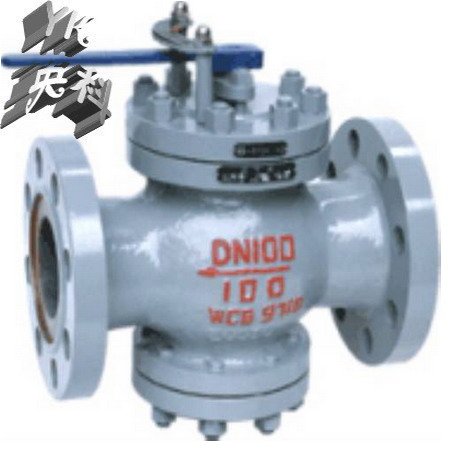

一、T40H回转式调节阀结构特点和用处：
1.回转式调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔。通过阀瓣在阀座内回转来改变过流面积，调节流量。阀盖上设有开度指示标尺以显示阀门的开度状态、br/> 2.回转式调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用?nbsp;
3.回转式调节阀适用于公称压力：1.6-10MPa/cm2、工作温度：T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上，装于低、次中压、中压锅炉给水或高加疏水管道上，给水调节阀安装在锅炉给水管上，供调节给水流量，以满足锅炉和负荷运行的需?/span>
二、T40H回转式调节阀性能参数９/strong>
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
**进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
流量特?/span> |
线性或等百分比 |
|||||
渗漏野/span> |
GB10869-1989(Ⅰ级) |
|||||
三、T40H回转式调节阀零件材料９/strong>
零件名称 |
零件材料 |
阀佒/span> |
WCB |
阀 底盖 |
WCB |
阀?/span> |
2Cr13 |
阀瓢/span> |
2Cr13 |
阀杅/span> |
2Cr13 |
填料 |
柔性石?/span> |
四、T40H回转式调节阀流量系数９/strong>
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
Cv |
2 |
4 |
4.5 |
5 |
14 |
15 |
16.5 |
51 |
52 |
80 |
105 |
150 |
225 |
360 |
480 |
630 |
800 |

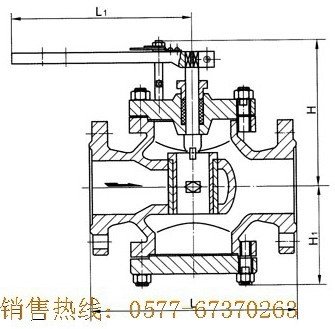

五、T40H回转式调节阀连接尺寸９/strong>
公称通径DN |
寷/span> |
||||
L |
L1 |
H |
H1 |
||
1.6/2.5MPa |
4.0MPa |
||||
15 |
160 |
180 |
155 |
170 |
95 |
20 |
160 |
180 |
180 |
175 |
98 |
25 |
180 |
200 |
180 |
175 |
110 |
32 |
200 |
220 |
180 |
175 |
110 |
40 |
220 |
240 |
195 |
190 |
125 |
50 |
250 |
270 |
195 |
190 |
125 |
65 |
280 |
300 |
195 |
190 |
130 |
80 |
310 |
330 |
245 |
245 |
160 |
100 |
350 |
380 |
245 |
245 |
170 |
125 |
400 |
450 |
350 |
300 |
200 |
150 |
450 |
500 |
350 |
310 |
210 |
200, |
500 |
550 |
500 |
345 |
240 |
250 |
650 |
580 |
395 |
290 |
|
300 |
800 |
750 |
470 |
335 |
|
350 |
850 |
750 |
520 |
375 |
|
400 |
900 |
750 |
560 |
405 |
|
500 |
950 |
800 |
650 |
465 |
|
公称通径DN |
寷/span> |
||||
L |
L1 |
H |
H1 |
||
6.4MPa |
10MPa |
||||
15 |
180 |
180 |
155 |
175 |
100 |
20 |
180 |
200 |
180 |
190 |
105 |
25 |
200 |
220 |
180 |
190 |
120 |
32 |
220 |
230 |
180 |
190 |
120 |
40 |
240 |
240 |
195 |
215 |
135 |
50 |
270 |
300 |
195 |
215 |
135 |
65 |
300 |
340 |
195 |
215 |
140 |
80 |
330 |
360 |
245 |
275 |
170 |
100 |
380 |
245 |
275 |
185 |
|
125 |
450 |
350 |
335 |
215 |
|
150 |
500 |
350 |
345 |
225 |
|
200 |
550 |
500 |
395 |
260 |
|
250 |
650 |
580 |
455 |
310 |
|
300 |
800 |
750 |
530 |
355 |
|
350 |
850 |
750 |
560 |
395 |
|
400 |
900 |
750 |
600 |
435 |
|
500 |
950 |
800 |
680 |
495 |
|
