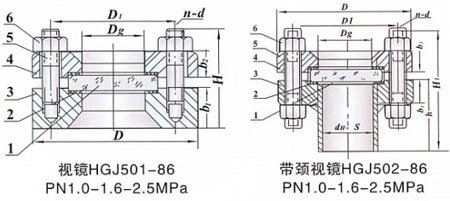

一、英科牌JB593-64平焊视镜、带颈视镜技术图片：
二、英科牌JB593-64平焊视镜、带颈视镜用途及结构
视镜适用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。材料有不锈钢、碳钢、衬里等?*使用压力?5kgf/cm2，允许介质温度为0~200℃。视镜玻璃材质为钢化硼硅玻璃，钢化硼硅玻璃色度温差为180℃、/p>
三、英科牌JB593-64平焊视镜、带颈视镜明细表９/strong>
| 件号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 名称 | 视镜玻璃 | 衬垫 | 接缘 | 压紧?/td> | 双头螺栓 | 螺母 |
| 数量 | 1 | 2 | 1 | 1 | 见尺寸表 | 见尺寸表 |
四、英科牌JB593-64平焊视镜、带颈视镜表尺寸及标准图图号(mm)
| 公称 直径 Dg | 公称压力 Pg Kgf/cm2 (MPa) | D | D1 | b1 | b2 | dhxS | h | H | H1 | 螺柱 | |
| 数量 n | 直径 d | ||||||||||
| 50 | 10 | 130 | 100 | 34/22 | 22 | 57×35 | 70 | 79 | 113 | 6 | M12 |
| 50 | 16 | 130 | 100 | 34/24 | 24 | 57×35 | 70 | 79 | 116 | 6 | M12 |
| 50 | 25 | 130 | 100 | 34/26 | 26 | 57×35 | 70 | 84 | 120 | 6 | M12 |
| 80 | 10 | 160 | 130 | 36/24 | 24 | 89×4 | 70 | 86 | 120 | 8 | M12 |
| 80 | 16 | 160 | 130 | 36/26 | 26 | 89×4 | 70 | 91 | 127 | 8 | M12 |
| 80 | 25 | 160 | 130 | 36/28 | 28 | 89×4 | 70 | 96 | 128 | 8 | M12 |
| 100 | 10 | 200 | 165 | 40/26 | 26 | 108×4 | 80 | 100 | 142 | 8 | M16 |
| 100 | 16 | 200 | 165 | 40/28 | 28 | 108×4 | 80 | 105 | 143 | 8 | M16 |
| 125 | 10 | 225 | 190 | 40/28 | 28 | 133×4 | 80 | 105 | 143 | 8 | M16 |
| 150 | 10 | 250 | 215 | 40/30 | 30 | 159×45 | 80 | 110 | 150 | 12 | M16 |
