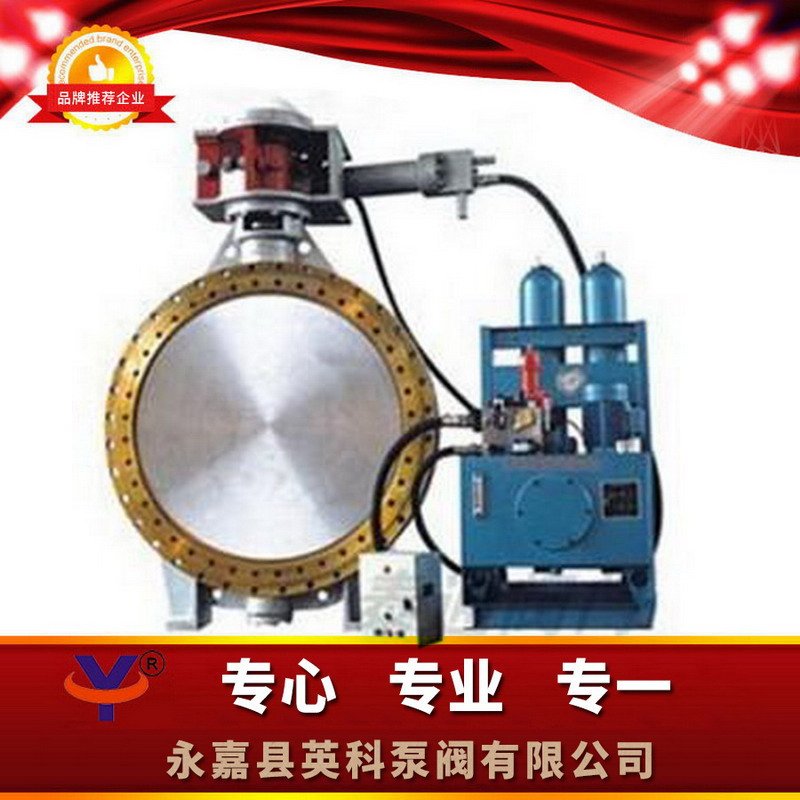

一、HD741X液控止回阀概述９/strong>
HD741X液控止回阀适用于介质为水的泵出口管路上，作为闭路并和止回阀，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统、/span>
二、HD741X液控止回阀用途：
本蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）、/span>
三、HD741X液控止回阀特点９/strong>
1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间笑，与 一般型蝶阀相近。安装方便 ，即课左、右卧式安装，也可以立式安装、/span>
2、该阀装在泵后，可代替闸阀（蝶阀）和止回阀两台阀门。且流阻系数小，大口径蝶阀流阻系数只比闸阀略高。因此，该类阀门为节能产品、/span>
3、HD7Q41X型阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用、/span>
4、如所有行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67、/span>

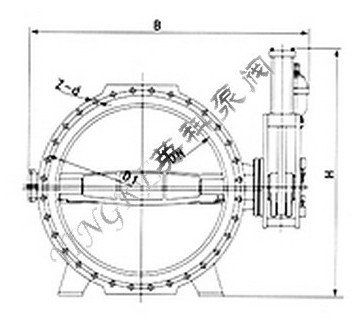

四、HD741X液控止回阀结构图片９/strong>
五、HD741X液控止回阀主要技术参数：
公称通经（mm（/span> |
1400-2400 |
1200-2400 |
500-2400 |
500-2400 |
500-1600 |
|
公称压力（MPa（/span> |
0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.375 |
0.9 |
1.5 |
2.4 |
3.75 |
密封试验 |
0.275 |
0.66 |
1.1 |
1.76 |
2.75 |
|
适用介质 |
氳/span> |
|||||
适用温度＇/span>ℂ/span>（/span> |
≣/span>80ℂ/span> |
|||||
介质流逞/span> |
3m/s |
|||||
六、HD741X液控止回阀主要零件材料９/span>
零件名称 |
材料 |
阀体、蝶松/span> |
灰铸铁、球墨铸铁、碳素钢 |
阀轳/span> |
不锈钡/span> |
密封圇/span> |
不锈钢、NBR |
填料 |
NBR |
七、HD741X液控止回阀执行标准９/span>
制造标凅/span> |
JB/TB527-97、GB/T 12238-89 |
法兰标准 |
GB/T 17241?-1998、GB2555-2556-81 |
结构长度标准 |
GB12221-89 |
检验标凅/span> |
GB/T 13927-92 |
八、HD741X-6/10/16液控止回阀外形连接尺寸９/span>
DN |
PN |
D |
D1 |
B |
L |
A |
B |
H |
500 |
1.0 |
670 |
620 |
43 |
229 |
720 |
1650 |
1360 |
600 |
1.0 |
780 |
725 |
48 |
267 |
720 |
1730 |
1390 |
700 |
1.0 |
895 |
840 |
54 |
392 |
720 |
1800 |
1445 |
800 |
1.0 |
1015 |
950 |
58 |
318 |
720 |
1870 |
1485 |
900 |
1.0 |
1115 |
1050 |
61 |
330 |
720 |
2070 |
1865 |
1000 |
1.0 |
1230 |
1160 |
67 |
410 |
755 |
2165 |
1930 |
1200 |
1.0 |
1455 |
1380 |
65 |
470 |
905 |
2265 |
2030 |
1400 |
1.0 |
1675 |
1590 |
68 |
530 |
905 |
2665 |
2270 |
1200 |
0.6 |
1405 |
1340 |
65 |
470 |
755 |
2365 |
2025 |
1400 |
0.6 |
1630 |
1560 |
68 |
530 |
755 |
2665 |
2270 |
1600 |
0.6/0.25 |
1830 |
1760 |
68 |
600 |
905 |
2940 |
2380 |
1800 |
0.6/0.25 |
2045 |
1970 |
70 |
670 |
905 |
3325 |
2470 |
2000 |
0.25 |
2265 |
2180 |
54 |
760 |
905 |
3660 |
2370 |
2200 |
0.25 |
2475 |
2390 |
60 |
840 |
1123 |
4325 |
2940 |
2400 |
0.25 |
2685 |
2600 |
62 |
910 |
1123 |
4530 |
3000 |
