一、NKJ61H/Y真空截止阀概述９/strong>
1?/span>本真空截止阀按JB/T3595标准设计制造，满足电站设备配套使用要求、/span>
2?/span>设计了真空密封结构填料室，隔离真空可靠、/span>
3?/span>阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性、/span>
4?/span>法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠、/span>
5?/span>倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行
二、NKJ61H/Y真空截止阀结构特点９/strong>
1?/span>真空隔离截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏、/span>
2?/span>密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能、/span>
3、结构简单，紧凑，检修方便，使用寿命长、/span>
4、阀盖填料室设有真空密封机构，具有自胀押金压紧作用，并且，各连接面采用高强膨胀材料密封，使系统与大气隔离，具有很好的真空密封性能、/span>
5?/span>本系列阀门连接形式分为法兰连接、焊接连接两种，驱动方式为手动、电动两种、/span>
6、该系列阀门适用于工作温?/span>≣/span>425ℂ/span>咋/span>≣/span>550ℂ/span>，工作介质为水、空气、蒸汽的管路上，作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用.

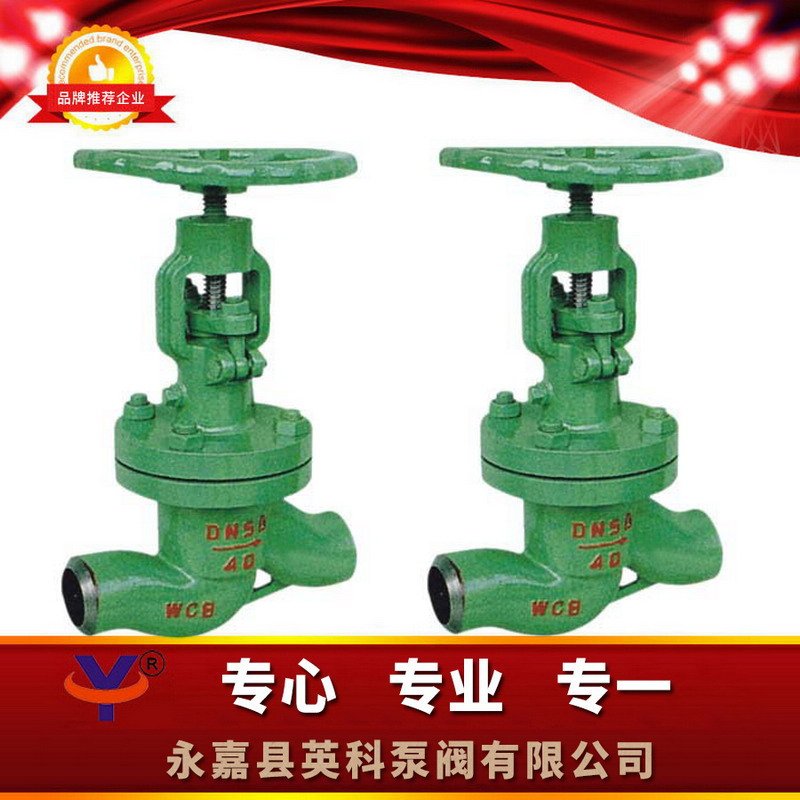

三、NKJ61H/Y真空截止阀结构图片９/strong>
四、NKJ61H/Y真空截止阀性能规范９/strong>
产品类型 |
壳体强度试验/MPa |
上密封试?MPa |
密封试验/MPa |
适用介质 |
适用温度/ℂ/span> |
NKJ61H-40 |
6.O |
4.4 |
4.4 |
水、蒸汽、空氓/span> |
≣/span>425 |
NKJ61H-64 |
96 |
7.O |
7.O |
||
NKJ61H-100 |
15.O |
11.0 |
11.O |
||
NKJ61Y-40l |
6.O |
4.4 |
4.4 |
水、蒸汽、空氓/span> |
≣/span>550 |
NKJ61Y-64l |
9.6 |
7.0 |
7.O |
||
NKJ61Y-1OOI |
15.O |
11.O |
11.O |
五、NKJ61H/Y真空截止阀主要零件材料９/strong>
零件名称 |
阀体、阀盕/span> |
阀杅/span> |
阀瓢/span> |
密封靡/span> |
阀杆螺毌/span> |
填料 |
紧固仵/span> |
NKJ61H-C垊/span> |
25或WCB |
铬不锈钢 |
铬不锈钢 |
H：合金钢 |
铝青铛/span> |
膨胀复合石墨 |
优质碳钢 |
NKJ61Y-l垊/span> |
铬钼钡/span> |
20CrlM01vA?8CrMoAlA |
12CrlMo 1VA |
Y：硬质合釐/span> |
铬钼钡/span> |
六、NKJ61H/Y真空截止阀主要尺寸及重量：
公称通径 |
公称压力 |
主要外形尺寸和连接尺?mm |
|||||||
L |
H |
D |
D0 |
D1 |
L1 |
α |
W |
||
1O |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
16 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
285 |
48 |
34 |
- |
- |
37o30‘/span> |
200 |
|
40 |
200 |
320 |
55 |
40 |
- |
- |
37o30‘/span> |
240 |
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30‘/span> |
320 |
|
65 |
290 |
41O |
82 |
66 |
- |
- |
37o30‘/span> |
300 |
|
80 |
31O |
430 |
95 |
78 |
- |
- |
37o30‘/span> |
300 |
|
100 |
350 |
470 |
117 |
1OO |
- |
- |
37o30‘/span> |
350 |
|
125 |
400 |
500 |
143 |
126 |
- |
- |
37o30‘/span> |
350 |
|
150 |
480 |
533 |
167 |
150 |
- |
- |
37o30‘/span> |
400 |
|
| 1O | 6.4 |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
15 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
280 |
48 |
33 |
- |
- |
37o30‘/span>
|
||
