一、J44H角式截止阀概述９�/strong>

截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀�?/span>‛�/span>三化绘�/span>“�/span>曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%�?0%时，流量已达�?*，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定、�/span>

二、J44H角式截止阀结构特点９�/strong>

1、广泛应用于全球范围内的化工、石油、电力、制药、啤酒、食品、乳品饮料、化妆品及各类工程配套管�?
2、采用铸钢，碳钢，不锈钢304�?16材料制成!
3、主要特点性能：耐温差变化大；常�?.6MPA；耐强腐蚀

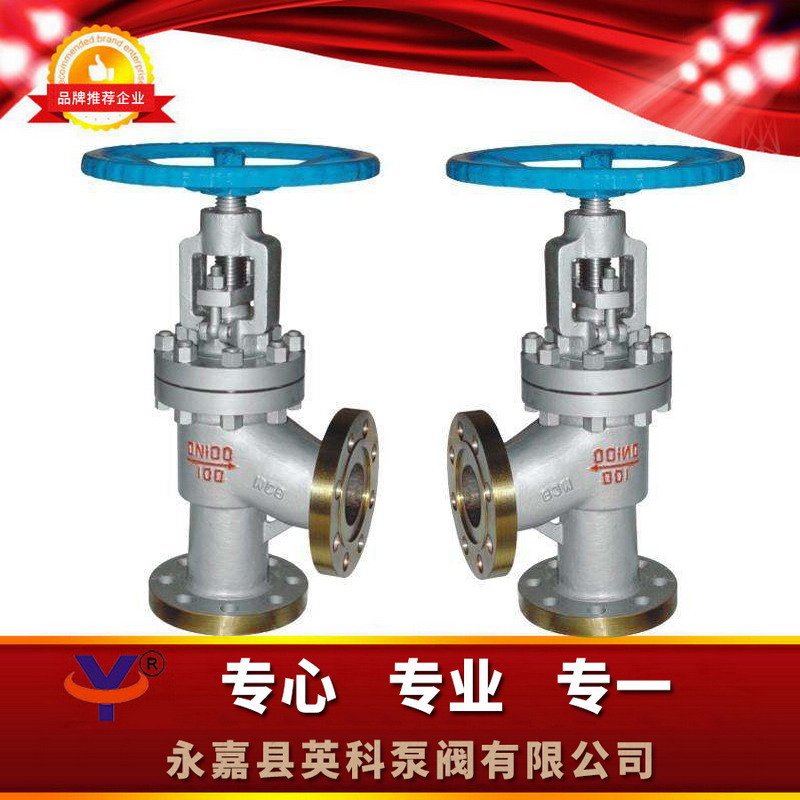

三、J44H角式截止阀结构图片９�/strong>

四、J44H角式截止阀设计标准９�/strong>

设计与制造符合中国国家标凅�/span>
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm（�/span>

五、J44H角式截止阀应用规范９�/strong>

遵循规范	STANDARD
设计与制速�/span>	GB12233/GB 12235
结构长度	GB 12221/JB96（长系列（�/span>
结构长度	GB78/JB79（GB、HG、SH（�/span>
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T12252

六、J44H角式截止阀安装尺寸及重量：

GB 1.6MPa
DN	50		65		80		100		125		150
L	125		145		155		175		200		225
H	375		390		425		515		535		570
D0	200		250		250		300		300		350
GB 2.5MPa							GB 4.0MPa
DN	50	65	80	100	125	150	50	65	80	100	125	150
L	125	145	155	175	200	225	125	145	155	175	200	225
H	375	390	425	515	535	570	375	390	425	515	535	570
D0	200	250	250	300	300	350	200	250	250	300	300	350
GB 6.4MPa
DN	50		65		80		100		125		150
L	150		170		190		215		250		275
H	390		425		450		565		675		715
D0	200		250		250		350		400		450
