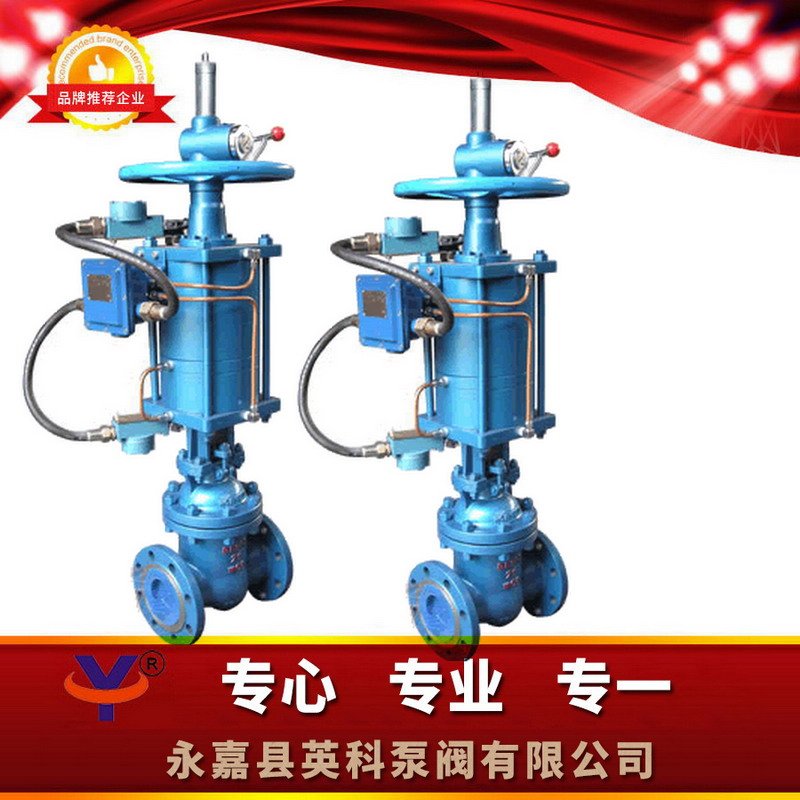

一、Z641F气动闸阀概述９/strong>
Z641系列气动带手动楔式闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象、/span>
为了配合用户实现操作自动化，本公司除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀、/span>
由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用、/span>
二、Z641F气动闸阀主要性能参数９/strong>
公称压力:1.6,2.5.4.0.6.4MPa
使用温度?29?25ℂ/span>（碳钢）-40～＋550ℂ/span>（不锈钢（br/>公称通径：DN50?00mm
阀体材?304.306.316L.WCB.HT200
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流佒br/>作用方式：切断型，调节型,手动控制
电源电压?20VAC?4VAC
输入信号:4?0mA/1?VDC
0?0mA/0?0VDC
三、Z641F气动闸阀结构特点９/strong>
1 本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔
板连同缓冲机构、手动机构、气?手动转换装置和阀盖填料装置等部分组成、/span>
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示、/span>
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位?低位置；反之，闸阀全开时，外伸指示杆位?*位置。此即为本阀启闭状态的现场指示、/span>
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到‛/span>气动“/span>定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到‛/span>手动“/span>定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反、/span>
四、Z641F气动闸阀结构图片９/strong>
五、Z641F气动闸阀主要零部件材质：
阀体、阀盖、阀松/span> |
铸钢 |
阀体及闸板的密封面 |
合金钡/span> |
阀杅/span> |
不锈钡/span> |
双头螺栓 |
35号钢 |
气缸 |
20号无缝钢箠/span> |
活塞 |
铸铝合金 |
手动螺母 |
青铜 |
密封圇/span> |
石棉橡胶松br/>缠绕式金属石墨垫牆/span> |
活塞环及轴环 |
耐油橡胶◊/span>型圈 |
填料凼/span> |
石墨石棉绲/span> |
六、Z641F气动闸阀PN1.6MPa主要外形及连接尺寸：
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
16 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
80 |
195 |
160 |
135 |
20 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 |
|
100 |
215 |
180 |
155 |
20 |
3 |
300 |
1200 |
160 |
350 |
8-18 |
100 |
|
150 |
280 |
240 |
210 |
24 |
3 |
350 |
1380 |
219 |
400 |
8-23 |
135 |
|
200 |
335 |
295 |
265 |
26 |
3 |
400 |
1580 |
273 |
400 |
12-23 |
270 |
|
250 |
405 |
355 |
320 |
30 |
3 |
450 |
1710 |
273 |
400 |
12-25 |
M20×1.5 |
350 |
300 |
460 |
410 |
375 |
30 |
4 |
500 |
1880 |
325 |
500 |
12-25 |
480 |
|
350 |
520 |
470 |
435 |
34 |
4 |
550 |
2180 |
426 |
500 |
16-25 |
570 |
|
400 |
580 |
525 |
485 |
36 |
4 |
600 |
2325 |
459 |
550 |
16-30 |
900 |
|
450 |
640 |
585 |
545 |
40 |
4 |
650 |
2570 |
500 |
550 |
20-30 |
1560 |
|
500 |
705 |
650 |
608 |
44 |
4 |
700 |
2800 |
600 |
600 |
20-34 |
M24×1.5 |
1820 |
600 |
840 |
770 |
718 |
48 |
5 |
800 |
3010 |
600 |
600 |
20-41 |
M27×1.5 |
2850 |
