一、TSF-1可调双金属片式蒸汽疏水阀通用型双金属疏水阀的四种功能：

1、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间、�br/>2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作、�br/>3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放、�br/>4、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置、�/span>

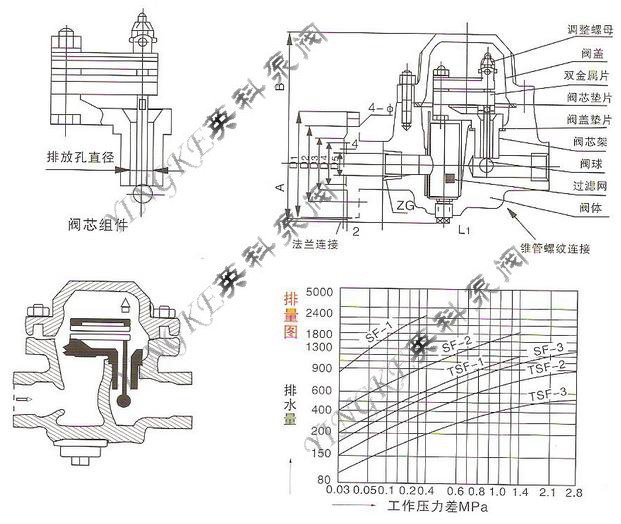

二、TSF-1可调双金属片式蒸汽疏水阀技术图牆�/strong>９�/strong>

三、TSF-1可调双金属片式蒸汽疏水阀主要连接尺寸

型号 Type	公称通径 Nominal Diameter	尺寸Dimensions
		L	H	H1
TSF-123	15	110	130	35
	20	110	130	35
	25	110	130	35
SF-123	15	155	170	45
	20	155	170	45
	25	155	170	45

四、TSF-1可调双金属片式蒸汽疏水阀主要零件材料Materal For Main Parts

零件名称Part Name	材料Materal
阀体Body	碳钢Carbon Steel
阀盖Donner
垫片Seat	F304柔性石墨Flexible Graphite
阀芯组仵�/span>	不锈钢Atainless Steel
排放孔密封面	堆焊硬质合金
过滤网Percolator	不锈钢Atainless Steel

五、TSF-1可调双金属片式蒸汽疏水阀主要外型及连接尺寷�/strong>

Main External And Connecting Dinensions９�/strong>

型号 Type	公称通径DN(mm) Nominal Diameter	尺寸Dimensions
		L	H	D	D1	D2	b	f	Z-φd
SF-1 2GF3	15	230	180	95	65	45	14	2	4-φ14
	20	230	180	105	75	55	14	2	4-φ14
	25	230	185	115	85	65	14	2	4-φ14
	32	250	195	135	100	78	16	2	4-φ18
	40	250	200	145	110	85	16	3	4-φ18
	50	250	208	160	125	100	16	3	4-φ18
TSF-1 2GF3	15	210	140	95	65	45	14	2	4-φ14
	20	210	145	105	75	55	14	2	4-φ14
	25	210	150	115	85	65	14	2	4-φ14
