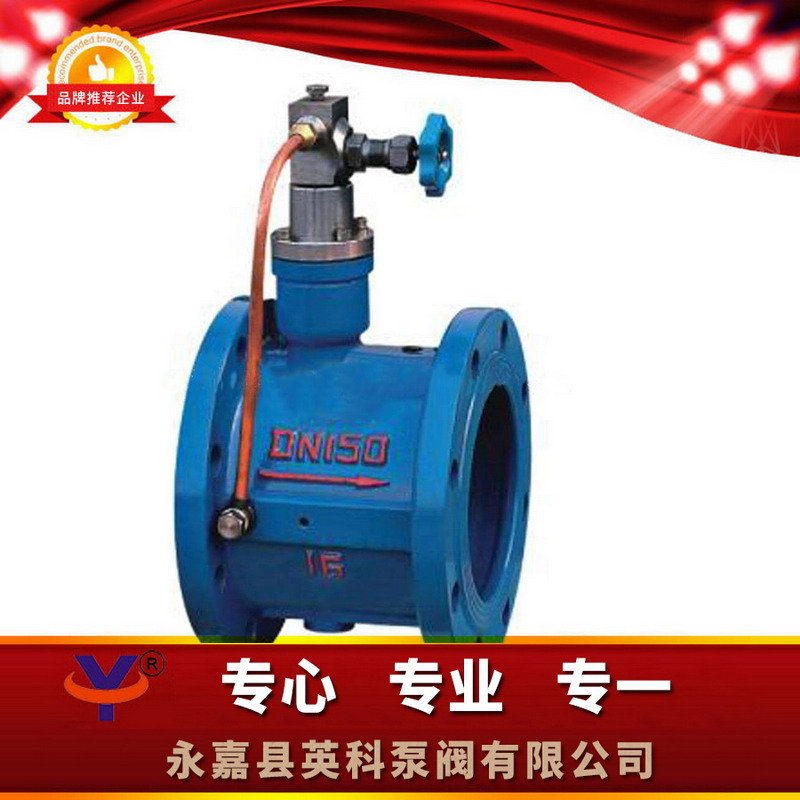

一、HH48X微阻缓闭蝶型止回阀产品概述９�/strong>

本厂生产的HH46X、HH48X、HH49X微阻缓闭蝶型止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点、�/td>

二、HH48X微阻缓闭蝶型止回阀结构图：

三、HH48X微阻缓闭蝶型止回阀主要技术参数：

公称压力�?.0�?.5MPa

公称通经�?0�?000mm

缓闭时间�?�?0科�/p>

适用介质：清水、污水、海氳�/p>

适用温度�?�?0℃（如需要，可达200℃）

法兰标准：GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

四、HH48X微阻缓闭蝶型止回阀主要零部件材料：

零件名称	阀佒�/p>	阀瓢�/p>	阀杆、油缸、活塝�/p>	弹簧	阀�?/p>
材料	灰铸铁、铸钡�/p>	碳钢	不锈钡�/p>	不锈钡�/p>	丁腈橡胶

五、HH48X微阻缓闭蝶型止回阀主要外形连接尺寸９�/strong>　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN（mm)	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H1	88	98	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	600	655
