一、Z673X气动浆液阀产品用途：
浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置
二、Z673X气动浆液阀产品特点９/strong>
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵洺br/>4、驱动方式为气动
三、Z673X气动浆液阀引用标准９/strong>
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
四、Z673X气动浆液阀性能材料９/strong>
型号 |
Z673X-2.5 |
Z673X-6 |
Z673X-10 |
Z673X-16 |
|
工作压力（MPa（/p> |
0.25 |
0.6 |
1.0 |
1.6 |
|
适用介质 |
煤浆、糠浆、纸浆、泥浆、污水、矿渣等 |
||||
适用温度（℃（/p> |
?20 |
||||
材料 |
阀佒/p> |
灰铸?/p> |
|||
闸板 |
铬镍钛不锈钢 |
||||
阀体密封圈 |
合成橡胶或聚四氟乙烯 |
||||
阀杅/p> |
铬不锈钢 |
||||
支架 |
碳素钡/p> |
||||
填料 |
聚四氟乙?/p> |
||||

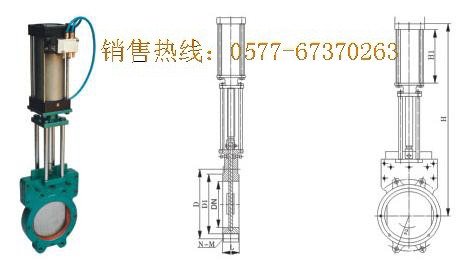

五、Z673X气动浆液阀连接尺寸９/strong>
公称通径mm |
L |
D |
D1 |
H |
n-M |
|
PN0.6 |
PN1.0 |
|||||
50 |
48 |
48 |
125 |
100 |
335 |
4-M16 |
65 |
48 |
48 |
145 |
120 |
363 |
4-M16 |
80 |
50 |
50 |
160 |
135 |
395 |
4-M16 |
100 |
50 |
50 |
180 |
155 |
465 |
8-M16 |
125 |
50 |
50 |
210 |
185 |
530 |
8-M16 |
150 |
60 |
60 |
240 |
210 |
630 |
8-M20 |
200 |
60 |
60 |
295 |
265 |
750 |
8-M20 |
250 |
70 |
70 |
350 |
318 |
900 |
12-M20 |
300 |
70 |
80 |
400 |
368 |
1120 |
12-M20 |
350 |
80 |
80 |
460 |
430 |
1260 |
16-M20 |
400 |
90 |
90 |
515 |
482 |
1450 |
16-M22 |
450 |
90 |
120 |
565 |
532 |
1600 |
20-M22 |
500 |
90 |
130 |
620 |
585 |
1800 |
20-M22 |
600 |
140 |
140 |
725 |
685 |
2300 |
20-M27 |
700 |
140 |
140 |
840 |
800 |
2500 |
24-M27 |
800 |
190 |
190 |
950 |
898 |
2800 |
24-M30 |
900 |
203 |
203 |
1050 |
1005 |
3100 |
28-M30 |
1000 |
216 |
216 |
1160 |
1115 |
3400 |
28-M30 |
1200 |
254 |
254 |
1380 |
1325 |
3600 |
32-M36 |
