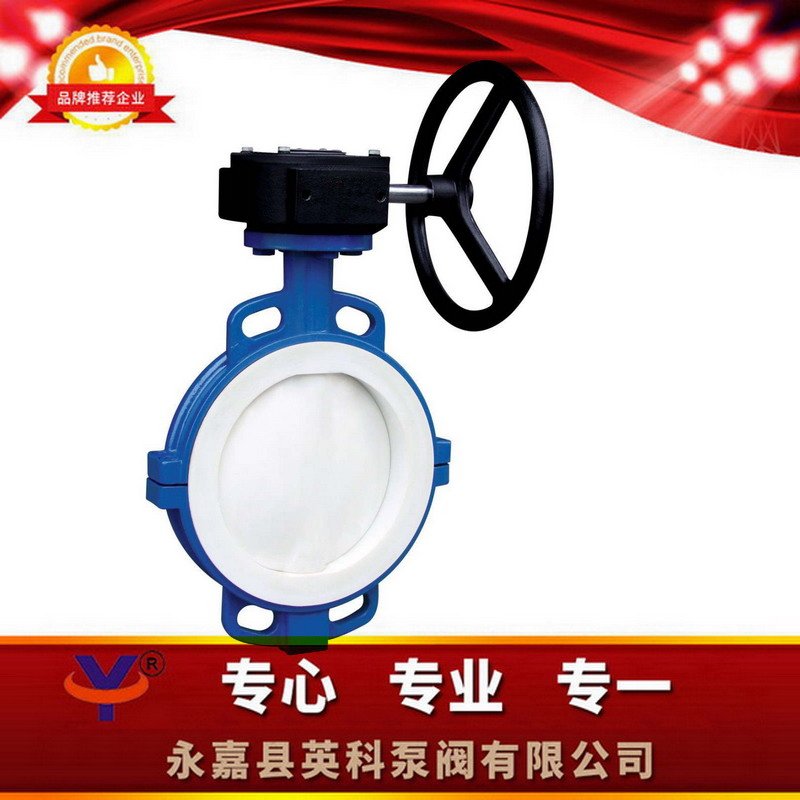

一、D371J涡轮衬胶蝶阀产品概述９/strong>
我公司研制的D371J涡轮衬胶蝶阀结构紧凑?0°回转开关轻松，密封可靠，使用寿命长，广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用、br/>二?nbsp;D371J涡轮衬胶蝶阀产品特点９/strong>
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择 4、蝶板采用框架结构，强度高，过流面积大，流阻小 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装 7、本阀结构独特，操作灵活，省力，方便、br/>三、D371J涡轮衬胶蝶阀基本型号９/strong>
扊br/>?/p> |
D71J 半衬 |
蜖br/>?br/>伟br/>?/p> |
D371J 半衬 |
D71J全衬釋/p> |
D371J全衬釋/p> |
||
D71F4 全衬釋/p> |
D371F4 全衬釋/p> |
||
D71F46 全衬釋/p> |
D371F46 全衬釋/p> |
||
氓br/>?/p> |
D671J半衬 |
甴br/>?/p> |
D971J 半衬 |
D671J全衬釋/p> |
D971J全衬釋/p> |
||
D671F4 全衬釋/p> |
D971F4 全衬釋/p> |
||
D671F46 全衬釋/p> |
D971F46 全衬釋/p> |

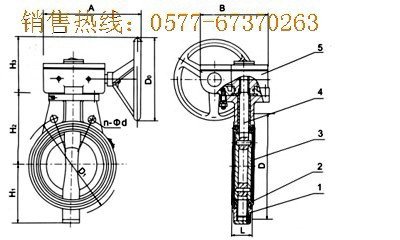

四、D371J涡轮衬胶蝶阀连接尺寸９/strong>
公称通径 |
L |
D |
D1 |
Z-d |
H |
H0 |
A |
B |
D0 |
50 |
43 |
165 |
125 |
4-18 |
63 |
306 |
193 |
125 |
150 |
65 |
46 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
150 |
80 |
46 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
150 |
100 |
52 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
150 |
125 |
56 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
150 |
150 |
56 |
285 |
240 |
8-22 |
137 |
447 |
193 |
125 |
150 |
200 |
60 |
340 |
295 |
8-22 |
164 |
572 |
283 |
165 |
220 |
250 |
68 |
395 |
350 |
12-22 |
206 |
646 |
283 |
165 |
220 |
300 |
78 |
445 |
440 |
12-22 |
230 |
738 |
334 |
175 |
280 |
350 |
78 |
505 |
460 |
16-22 |
248 |
761 |
334 |
175 |
280 |
400 |
102 |
565 |
515 |
16-26 |
289 |
877 |
425 |
210 |
320 |
450 |
114 |
615 |
565 |
20-26 |
320 |
938 |
425 |
210 |
320 |
500 |
127 |
670 |
620 |
20-26 |
343 |
993 |
425 |
210 |
320 |
600 |
154 |
780 |
725 |
20-30 |
413 |
1131 |
425 |
210 |
320 |
700 |
165 |
895 |
840 |
24-30 |
478 |
1476 |
620 |
320 |
400 |
800 |
190 |
1015 |
950 |
34-33 |
525 |
1533 |
620 |
320 |
400 |
900 |
203 |
1115 |
1050 |
28-33 |
585 |
1655 |
620 |
320 |
400 |
1000 |
216 |
1230 |
1160 |
28-36 |
640 |
1765 |
620 |
400 |
400 |
1200 |
254 |
1455 |
1380 |
32-39 |
755 |
1995 |
620 |
400 |
400 |
