产品简今/div>

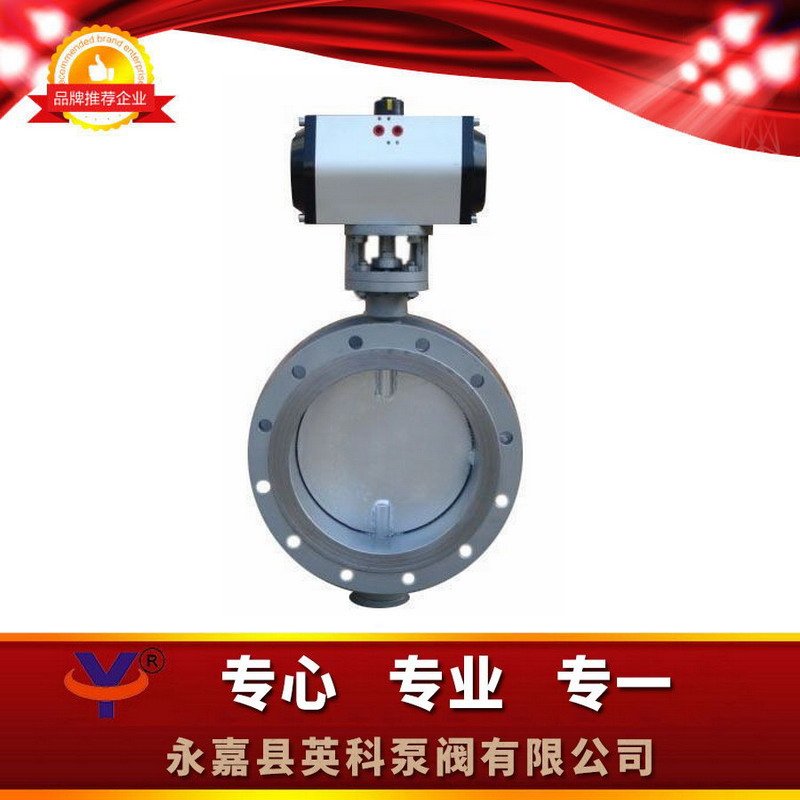

一、TD41W手柄操作通风蝶阀产品概述９/strong>
我厂生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用、/p> 二、TD41W手柄操作通风蝶阀技术图片： |
三、TD41W手柄操作通风蝶阀主要参数:
公称压力（MPa) |
0.05MPa |
介质温度 |
-30℃～-350ℂ/p> |
强度试验 |
0.1MPa |
适用介质 |
冷热风、烟氓/p> |
介质流逞/p> |
25m/s |
泄漏玆/p> |
3% |
四、TD41W手柄操作通风蝶阀主要零件材料:
零件名称 |
阀佒/p> |
阀松/p> |
阀轳/p> |
材料 |
碳钢 |
碳钢 |
碳钢、不锈钢 |
五、TD41W手柄操作通风蝶阀主要外形连接尺寸: 单位：mm
DN |
D |
D1 |
L |
L1 |
n-Фd |
b |
H1 |
150 |
240 |
210 |
100 |
377 |
8-12 |
8 |
250 |
200 |
290 |
260 |
100 |
426 |
8-12 |
8 |
250 |
250 |
345 |
310 |
120 |
485 |
8-12 |
10 |
350 |
300 |
405 |
370 |
120 |
539 |
8-14 |
10 |
350 |
350 |
455 |
420 |
140 |
539 |
12-18 |
10 |
350 |
400 |
505 |
470 |
140 |
652 |
12-18 |
10 |
450 |
450 |
570 |
530 |
160 |
781 |
16-18 |
10 |
450 |
500 |
620 |
580 |
160 |
835 |
16-18 |
10 |
450 |
600 |
720 |
680 |
180 |
946 |
16-18 |
12 |
550 |
700 |
820 |
780 |
180 |
1044 |
16-18 |
12 |
550 |
800 |
920 |
880 |
200 |
1159 |
16-18 |
12 |
550 |
