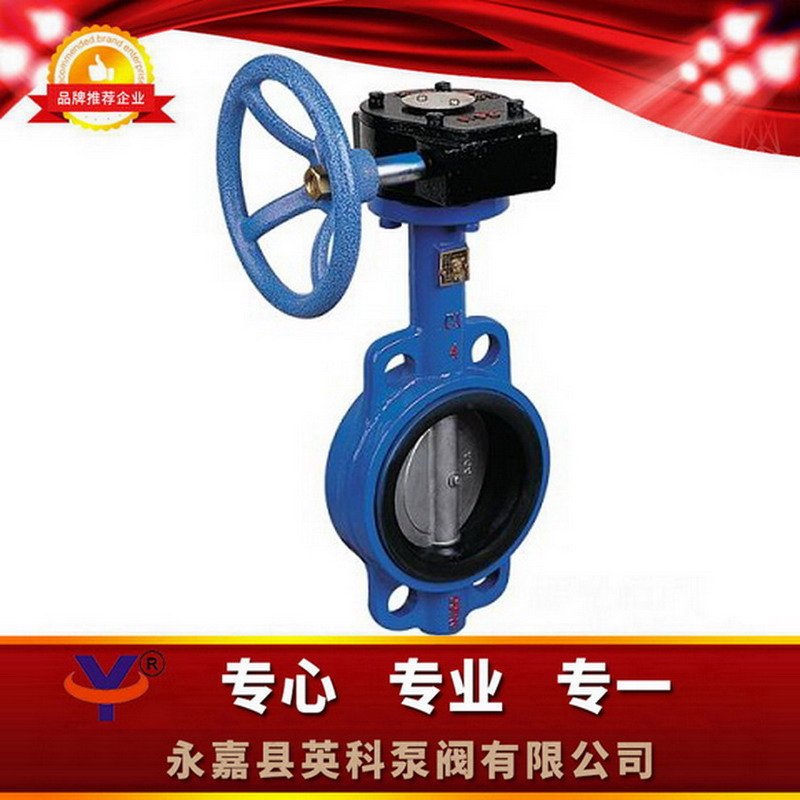

一、D371X对夹式蜗轮传动软密封蝶阀产品概述９/strong>
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑?0°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用、/span>
二、D371X对夹式蜗轮传动软密封蝶阀特点９/strong>
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠、/p>
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长、/p>
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择、/p>
4、蝶板采用框架结构，强度高，过流面积大，流阻小、/p>
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质、/p>
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装、/p>
7、本阀结构独特，操作灵活，省力，方便、/p>
三、D371X对夹式蜗轮传动软密封蝶阀技术图片：
四、D371X对夹式蜗轮传动软密封蝶阀主要结束参数９/strong>
公称通经DN（mm) |
50?000 |
50?600 |
|
公称药理PN（MPa) |
0.6 |
1.0 |
1.6 |
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
适用温度 |
丁腈橡胶?40℃～90℃氟橡胶?20℃～200ℂ/p> |
||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流佒/p> |
||
泄漏玆/p> |
符合GB/T13927-92标准 |
||
驱动方式 |
蜗轮传动、电动、气动、液?/p> |
||
五、D371X对夹式蜗轮传动软密封蝶阀主要零部件材料：
零件名称 |
材料 |
阀佒/p> |
WCB、QT450-10、HT200、HT250 |
蝶板 |
WCB、QT450-10、HT200、HT250 |
阀轳/p> |
2Cr13 |
密封圇/p> |
丁腈耐油橡胶 |
填料 |
柔性石?/p> |
六、D371X对夹式蜗轮传动软密封蝶阀执行标准９/strong>
制造标凅/p> |
GB/T 122387-89 |
法兰标准 |
GB9113-2000、GB17241.6-1998 |
结构长度标准 |
GB12221-89 |
检验标凅/p> |
GB/T 13927-92 |
七、D371X-6/10/16对夹式蜗轮传动软密封蝶阀主要外形连接尺寸 单位：mm
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
DO |
n-d |
DO |
n-d |
DO |
n-d |
||||||
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
