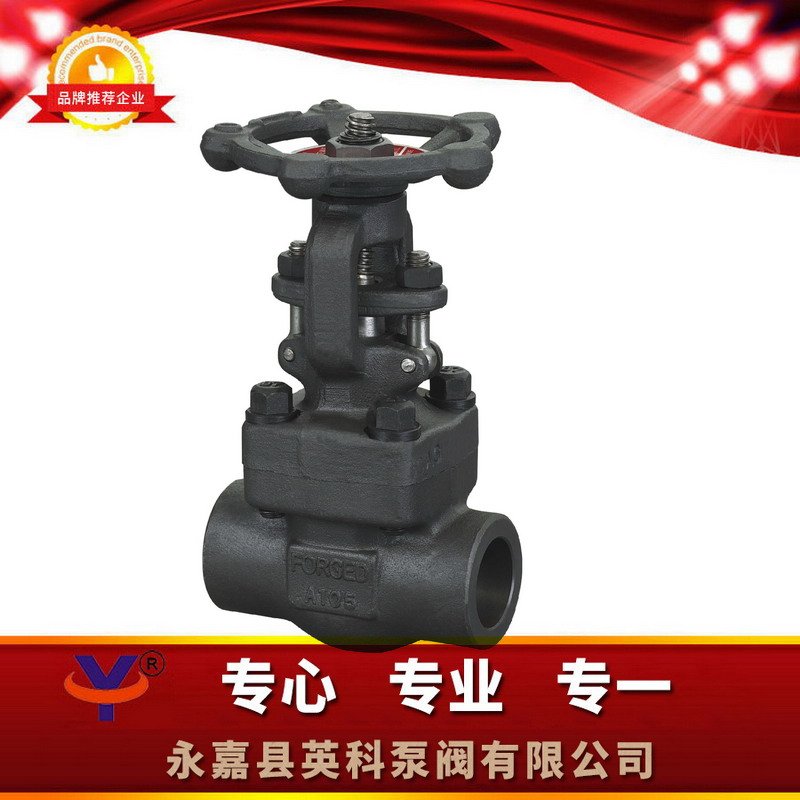

一、Z61Y锻钢承插焊闸阀概述９/strong>
英科锻钢闸阀有三种阀盖设计形式?*种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制?密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封、/p>
二、Z61Y锻钢承插焊闸阀标准９/strong>
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25?nbsp;
三、Z61Y锻钢承插焊闸阀结构特点９/strong>
全径或缩?nbsp;
明杆支架?nbsp;
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀?nbsp;
整体式上密封?nbsp;
承插端符?nbsp;
螺纹连接?nbsp;(NPT)符合ANSI／ASME B1.20.1
四、Z61Y锻钢承插焊闸阀产品材料９/strong>
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
||
1 |
阀佒/p> |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀?/p> |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
阀杅/p> |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
5 |
垫片 |
316夹柔性石?/p> |
316夹PTFE |
||
6 |
阀盕/p> |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
8 |
销针/p> |
A276420 |
A276 304 |
||
9 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
13 |
阀杆螺毌/p> |
A276420 |
|||
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
铭牌 |
SS |
|||
16 |
手轮 |
A197 |
|||
17 |
垫片 |
A473431 |
|||
18 |
填料 |
柔性石?/p> |
PTFE |
||
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
适用温度 |
?9℃～425ℂ/p> |
?9℃～550ℂ/p> |
?9℃～200ℂ/p> |
||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钡SS=不锈钡
五、Z61Y锻钢承插焊闸阀连接尺寸９/strong>
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
H(开) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
螺栓弎/p> |
2.0 |
2.1 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
焊接弎/p> |
1.7 |
1.8 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
