一、PZ573H伞齿轮对夹式刀型闸阀概述９�/strong>

1.公称压力�?.6MPa�?.0MPa�?.6MPa�?.5MPa�?50Lb　
2.公称通径：DN50�?00mm　NPS　2"�?0"　
3.适用温度�?38～＋200℃（具体温度范围视密封副材质和介质性质而定）　 4.连接法兰：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　
5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　
6.密封型式：硬密封、软密封　
7.泄漏量：硬密封：D级（液体0.1×DN　mm3／s）软密封：A级　（零泄漏）　
8.配套附件：安装法�?br/>二、PZ573H伞齿轮对夹式刀型闸阀特点９�/strong>

1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性、�br/>2、在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒、�br/>3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命、�br/>4、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用、�br/>5、伞齿轮对夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下、�/p>

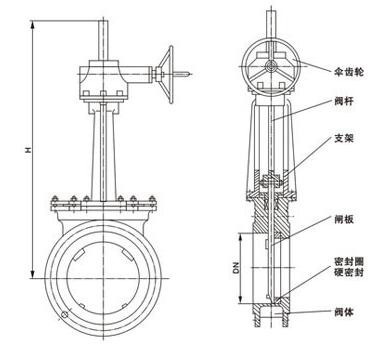

三、PZ573H伞齿轮对夹式刀型闸阀性能参数９�/strong>

公称压力	DN	L	D1	D2	H	n-M
0.6MPa	50	43	90	110	475	4-M12
	60	46	110	130	500	4-M12
	80	46	125	150	535	4-M16
	100	52	145	170	605	4-M16
	125	56	175	200	665	8-M16
	150	56	200	225	765	8-M16
	200	60	255	280	880	8-M16
	250	68	310	335	1020	12-M16
	300	78	362	395	1220	12-M20
	350	78	412	445	1375	12-M20
	400	102	462	495	1560	16-M20
	450	114	518	550	1720	16-M20
	500	127	568	600	1870	16-M20
	600	154	670	705	2220	20-M22
	700	165	775	810	2570	24-M22
	800	190	880	920	3030	24-M27
	900	203	980	1020	3430	24-M27
	1000	216	1080	1120	3470	28-M27
	1200	254	1295	1340	4230	32-M30
1.0MPa	50	43	160	125	475	4-M16
	60	46	120	145	500	4-M16
	80	46	135	160	535	4-M16
	100	52	155	180	605	8-M16
	125	56	185	210	665	8-M16
	150	56	210	240	765	8-M20
	200	60	265	295	880	8-M20
	250	68	320	350	1020	12-M20
	300	78	368	400	1220	12-M20
	350	78	428	460	1375	16-M20
	400	102	482	515	1560	16-M22
	450	114	532	565	1720	20-M22
	500	127	585	620	1870	20-M22
	600	154	685	725	2220	20-M27
	700	165	800	840	2570	24-M27
	800	190	898	950	3030	24-M30
	900	203	1005	1050	3430	28-M30
	1000	216	1115	1160	3470	28-M30
	1200	254	1325	1380	4230	32-M36

四、PZ573H伞齿轮对夹式刀型闸阀注意事项９�/strong>

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着：�/p>

2.各连接部位螺栓，要求均匀拧紧：�/p>

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间：�/p>

6.驱动装置的接线须按线路图进行：�/p>

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封、�/p>
