一、TP41Y阀套式排污阀结构特点９�/span>
1、本阀是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点、�br/>2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长、�br/>3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物、�br/>4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了�?闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小、�br/>5、填料采用带自密封能力的v形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠、�br/>6、本阀门可以进行在线维修，管线可以带压状态下更换填料等一系列易损件、�br/>7、本阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物、�br/>8、排污阀阀瓣的外园处高有o形密封圈，在�?闭时具有自清扫功能和密封，排污时具有节流降压功能、�br/>二、TP41Y阀套式排污阀工作原理９�/strong>
1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密
封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡
孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩、�br/>2、节流排污状态：阀瓣密封付离开阀座，由于在阀瓣处设有了平衡孔，使阀门开启极为轻
便。阀门开启后，管道中的介质、杂质一同流过阀套、阀座，同时实现节流与排污。阀瓣、阀座密
封面利用套垫斜角改变介质流向，具有自清扫功能，使密封付不夹带杂质、�br/>3、关闭状态：管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增加，
流速加快，斜角改变介质流向方向，产生涡流，阀座端面介质径向力增加，实现阀座启封的吹扫。阀瓣密封付接近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付，加之流速的进一步增大和介质横向力的吹扫，阀门关闭时密封付杂质已完全清扫干净，保证了阀门排污后的密封性能，从而进一步保证排污后密封性也能达到无泄漏。因此大大提高了能力并延长了使用寿命

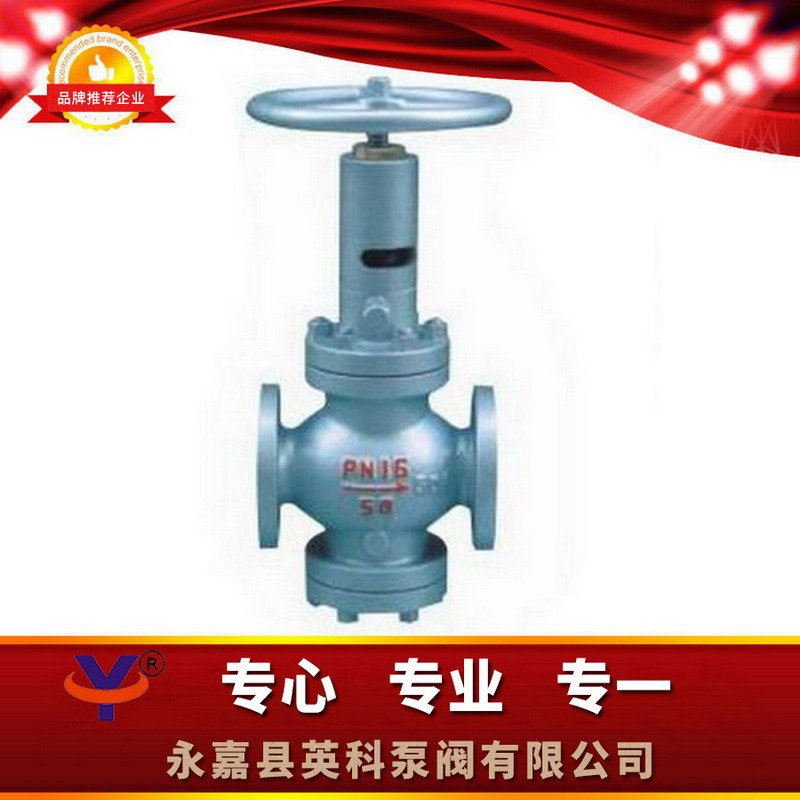

三、TP41Y阀套式排污阀技术图片：

四、TP41Y阀套式排污阀性能规范９�/strong>

压力等级		常温试验压力mpa				适用温度℃			适用介质
		壳体	密封	上密�?/strong>	气体低压密封	g垊�/strong>	d� d	普這�/strong>	抗硫垊�/strong>	普這�/strong>
公称压力 mpa	1.6	2.4	1.76	1.76	0.6	-29�?50	-45�?21	-29�?21	含h2s咋�br/>co2>500mg/m3 的介�?/strong>	石油、天然气�?br/>水等
	2.5	3.8	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6

五、TP41Y阀套式排污阀采用标准９�/strong>

设计标准		gb/t 12235
结构长度	法兰连接	gb/t 12221
	对焊连接	gb/t 15188.1
连接法兰		jb/t79gb/t9113
对焊�?/strong>		gb/t 12224
试验和检骋�/strong>		jb/t9092

六、TP41Y阀套式排污阀主要零件材料９�/strong>

序号	零件名称	材质
1	双头螺柱	35crmo
2	螺母	35
3	底盖	20
4	o形圈	nbr
5	阀佒�/span>	wcb
6	排污奖�/span>	1cr18ni9
7	虑网	1cr18ni9
8	阀�?/span>	20+ni45
9	内六角圆柱头螺钉	35
10	压板	20
11	密封圇�/span>	nbr
12	芯套	20+enp
13	阀瓢�/span>	2cr13+ni60
14	钢球	gcr15
15	阀杅�/span>	2cr13
16	阀盕�/span>	25
17	下填料垫	1cr13
18	中填斘�/span>	ptfe
19	中填斘�/span>	nbr
20	上填料垫	1cr13
21	隔环	ptfe
22	填料压盖	45
23	支架	wcb
24	阀杆螺毌�/span>	zqal9-4
25	手轮	20
26	螺母	35
27	注脂阀	25+镀锌（组件（�/span>
